Sistema de cajones de almacenamiento modular de impresión rápida

?
Calidad de creación: 4,6/5 (35 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

Este sistema de cajón de almacenamiento modular de impresión (muy) rápida ha sido diseñado específicamente para imprimir en "modo jarrón" para permitir una impresión muy rápida y un bajo uso de filamento.

Ahora puede crear su propia solución de almacenamiento personalizada y elegante para piezas y componentes ligeros de forma rápida y económica. Este diseño es actualmente exclusivo de Cults3D, por lo que no lo encontrará en ningún otro sitio.

Se puede personalizar fácilmente para adaptarse a sus necesidades imprimiendo y conectando una variedad de diferentes opciones de marcos y cajones juntos para crear su organizador de escritorio o banco de trabajo ideal.

Puntos destacados:

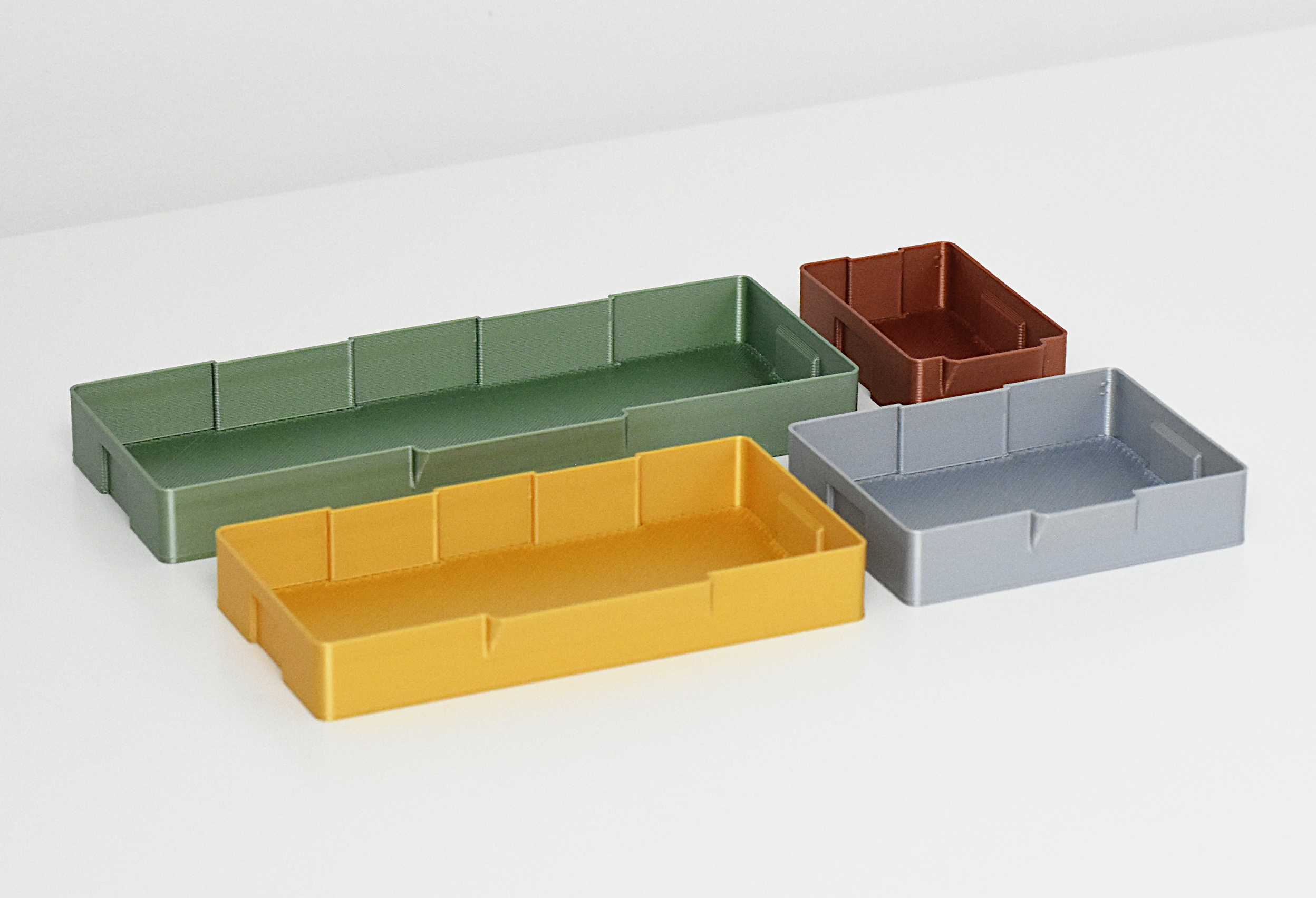

  • 9 opciones de tamaño de cajón y 12 opciones de marco diferentes, que permiten innumerables combinaciones de almacenamiento.

  • Separadores extraíbles para los 6 tamaños de cajón más grandes.

  • 4 anchos de estante disponibles como alternativa a los cajones.

  • Muy rápido de imprimir. Un marco de anchura media (80 mm) se puede imprimir fácilmente en menos de 90 minutos, y un cajón en menos de 30 minutos.

  • Muy económico debido al bajo uso de filamento. Un marco mediano sólo utiliza alrededor de 40g de filamento y un cajón mediano sólo alrededor de 10g (basado en las estimaciones de Cura). ¡Los componentes más pequeños son una gran manera de utilizar esos últimos gramos de filamento en una bobina!

  • Conecte fácilmente los marcos individuales juntos verticalmente u horizontalmente.

  • Pies estabilizadores y topes de cajón opcionales.

  • Más de 40 archivos STL individuales para una máxima flexibilidad de diseño.

Piezas / Montaje:

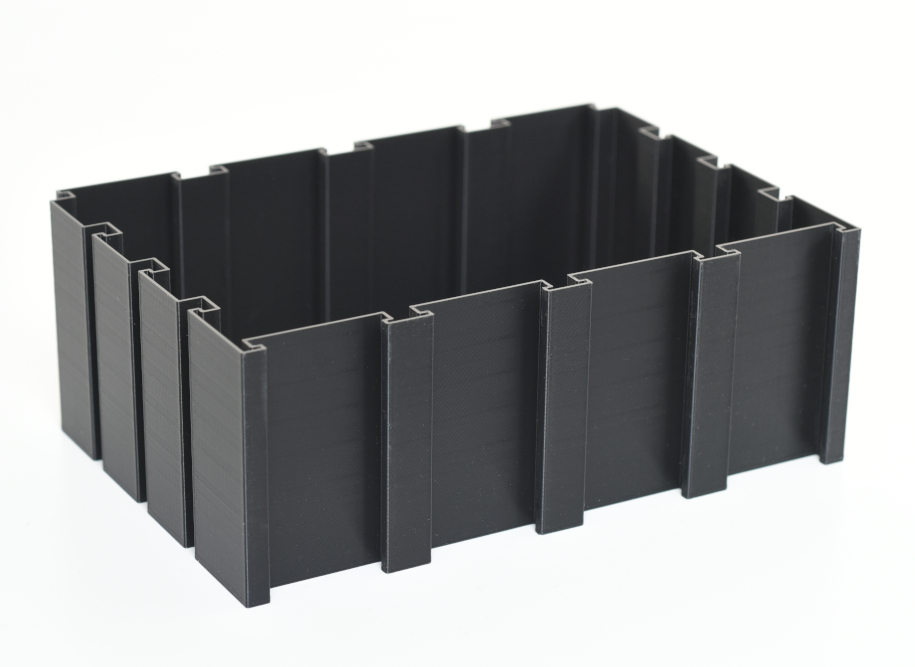

Los marcos tienen una anchura de 40 mm, 80 mm, 120 mm o 160 mm y los cajones de cada marco son 2 mm más estrechos (por ejemplo, un cajón de 78 mm cabe en un marco de 80 mm).

Cada ancho de marco tiene 3 versiones disponibles para albergar 4 cajones de altura estándar, 2 cajones de doble altura o 1 cajón de doble altura y 2 cajones de altura estándar.

TambiÈn existe una versiÛn independiente de cada marco con topes de cajones integrados.

El nuevo cajón de 78mm de altura total estilo 'bin' encaja en el marco de 2 cajones de 80mm (la versión sin topes de cajón) y ocupará ambas ranuras para dar el doble de altura.

Los marcos individuales pueden conectarse fácilmente en vertical deslizándolos entre sí mediante los perfiles superiores/inferiores integrados. Para conectar unidades de marco horizontalmente, se deben utilizar las tiras de unión. Se suministran archivos STL tanto para los ensambladores de longitud completa (60 mm) como para los mini ensambladores (20 mm), así como para las versiones de "ajuste más flojo".

POR FAVOR, TENGA EN CUENTA

Todos los modelos han sido diseñados para imprimir utilizando el modo Vase/Spiralise. Por favor, compruebe que su impresora 3D / cortadora soporta esto antes de comprar los archivos. El uso de la configuración por defecto dará lugar a los modelos de impresión sólida. Todas las piezas que se muestran en las fotos se imprimieron con una impresora 3D Creality Ender 3 V2 y se cortaron con Cura.

Estos archivos se proporcionan para USO PERSONAL ÚNICAMENTE. Está prohibido compartir o redistribuir estos archivos o cualquier derivado, o utilizarlos con fines comerciales, incluyendo la venta de los modelos impresos.

Derechos de autor ©.

P.D. Si alguien quiere colgar una foto de sus impresiones, me encantaría verlas. :-)

Además, no dejéis de visitarme o seguirme.. Tengo más diseños en camino.


Actualización 2 de marzo de 2022: Se han subido las tapas planas y las medias juntas opcionales. Estos permitirán conseguir una parte superior y laterales planos en una unidad de almacenamiento ensamblada para dar un aspecto más limpio si se desea. He subido una foto adicional para ilustrar su aspecto.

Las medias juntas también se pueden utilizar para rellenar los huecos en los que los marcos contiguos tienen un número diferente de perfiles de junta (por ejemplo, cuando un marco de 4 cajones y uno de 2 cajones se unen horizontalmente).

Ambas opciones también deberían añadir más resistencia y rigidez a las unidades de almacenamiento ensambladas.


Actualización: 9 de marzo de 2022: Hola a todos.

Se ha subido una unión de esquinas. Estos permiten que los marcos se conecten horizontalmente en un ángulo de 45 grados, por lo que un marco (de cualquier tamaño) puede ser colocado en una esquina y conectado en ambos lados a otros marcos utilizando las uniones de esquina para lograr un ángulo total de 90 grados, mientras que todavía permite que los cajones se abran sin obstáculos.

Al igual que el resto de modelos, el ensamblador de esquinas está diseñado para imprimir en modo Vase/Spiralize para minimizar los tiempos de impresión.


Actualización 13 de marzo de 2022: Un par de personas han solicitado un ensamblador de longitud completa con tolerancias aumentadas, así que acabo de subir uno. El nombre del archivo es Joiner60mm_LooserFit2.STL. Este tiene una tolerancia adicional de 0,1mm alrededor de todos los bordes horizontales.

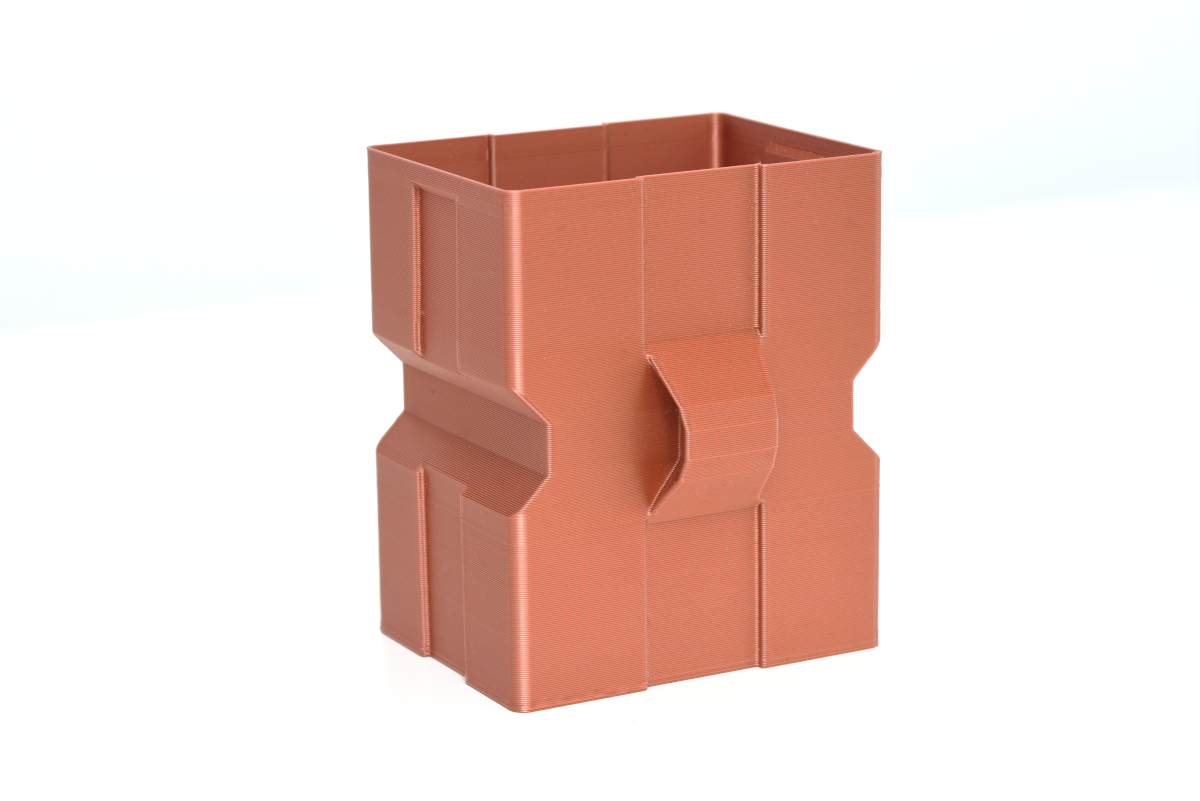

Actualización 2 de abril de 2022: Acabo de subir una nueva opción de cajón. Se trata de un cajón de 78 mm de ancho y de altura completa estilo 'bin'.

El nuevo cajón encaja en el marco de 2 cajones de 80 mm existente (la versión sin topes de cajón) y ocupará ambas ranuras para dar el doble de altura.


Actualización 7 de abril de 2022: Se ha subido un clip opcional para ayudar a mantener los marcos más unidos en las esquinas inferiores.


Actualización 3 de junio de 2022: Se han subido estantes para los cuatro anchos de marco. Se pueden utilizar como alternativa a los cajones, y simplemente se deslizan en el marco en la parte superior de las guías de los cajones.


Parámetros de impresión 3D

Mi configuración de impresión:

Todos los componentes han sido diseñados para imprimir utilizando el 'modo jarrón' ('espiralizar el contorno exterior' en Cura).

El uso de un ancho de línea de 0,6-0,8 mm proporciona una mayor resistencia de la pared (se prefiere 0,8 mm).

Utilizo una altura de capa de 0,32 mm, una velocidad de pared de 25-30 mm y normalmente 3 capas inferiores, ya que he descubierto que esto proporciona un buen equilibrio entre precisión, resistencia y velocidad. (usando una Ender 3 v2)

Este diseño imprime mejor con una boquilla de 0,4 mm. Boquillas más grandes pueden funcionar bien, pero podría ser necesario ajustar las tolerancias en la configuración de la cortadora para asegurar un buen ajuste entre los componentes.

Como todos los componentes se imprimen utilizando el "modo jarrón", no se necesitan soportes ni rellenos.

El modelo de prueba de tolerancia (TestFitFrame.STL) se puede utilizar para afinar los ajustes de impresión sin necesidad de imprimir marcos enteros.

Nota: Se ha incluido un pequeño chaflán en la parte posterior de los marcos para ayudar a mitigar cualquier "pata de elefante" al imprimir. Si esto no es necesario, el chaflán puede ser eliminado dentro de la cortadora mediante la reducción de la posición del modelo en el eje vertical de 1 mm por debajo de la placa de construcción.

También es posible imprimir los modelos utilizando el modo no-vaso mediante el uso de cero relleno y cero capas superiores. Este método podría ser útil para imprimir varias paredes en cajones para aumentar la resistencia, aunque aumentaría significativamente los tiempos de impresión. También podría funcionar bien para cualquiera que desee imprimir múltiples modelos de una sola pared simultáneamente en la misma cama de impresión, ya que la impresión capa por capa aumentaría el número máximo que podría imprimirse al mismo tiempo debido a la menor necesidad de espaciado. Si se imprimen modelos con una sola pared, los tiempos de impresión sólo aumentan ligeramente al utilizar este método. (Gracias por la sugerencia THERAY).

Por favor, asegúrate de que tu impresora 3D está diseñada para trabajar con seguridad utilizando cualquier configuración que decidas utilizar.

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • 118mmDrawer_DoubleHeight.stl
    • 118mmDrawer_StandardHeight.stl
    • 118mm_Shelf.stl
    • 120mmFrame_2Drawers_NoDrawerStops.stl
    • 120mmFrame_2Drawers_WithDrawerStops.stl
    • 120mmFrame_3Drawers_NoDrawerStops.stl
    • 120mmFrame_3drawers_WithDrawerStops.stl
    • 120mmFrame_4Drawers_NoDrawerStops.stl
    • 120mmFrame_4drawers_WithDrawerStops.stl
    • 158mmDrawer_DoubleHeight.stl
    • 158mmDrawer_StandardHeight.stl
    • 158mm_Shelf.stl
    • 160mmFrame_2Drawers_NoDrawerStops.stl
    • 160mmFrame_2Drawers_WithDrawerStops.stl
    • 160mmFrame_3Drawers_NoDrawerStops.stl
    • 160mmFrame_3Drawers_WithDrawerStops.stl
    • 160mmFrame_4Drawers_NoDrawerStops.stl
    • 160mmFrame_4Drawers_WithDrawerStops.stl
    • 38mmDrawer_DoubleHeight.stl
    • 38mmDrawer_StandardHeight.stl
    • 38mm_Shelf.stl
    • 40mmFlatTop.stl
    • 40mmFrame_2Drawers_WithDrawerStops.stl
    • 40mmFrame_2drawers_NoDrawerStops.stl
    • 40mmFrame_3Drawers_WithDrawerStops.stl
    • 40mmFrame_3drawers_NoDrawerStops.stl
    • 40mmFrame_4Drawers_WIthDrawerStops.stl
    • 40mmFrame_4drawers_NoDrawerStops.stl
    • 78mmDrawer_DoubleHeight.stl
    • 78mmDrawer_FullHeightBin.stl
    • 78mmDrawer_StandardHeight.stl
    • 78mm_Shelf.stl
    • 80mmFlatTop.stl
    • 80mmFrame_2Drawers_NoDrawerStops.stl
    • 80mmFrame_2Drawers_WithDrawerStops.stl
    • 80mmFrame_3Drawers_NoDrawerStops.stl
    • 80mmFrame_3Drawers__WithDrawerStops.stl
    • 80mmFrame_4Drawers_NoDrawerStops.stl
    • 80mmFrame_4Drawers_WithDrawerStops.stl
    • Clip.stl
    • Corner_Joiner.stl
    • DividerFor118mmDoubleHeightDrawer.stl
    • DividerFor118mmStandardHeightDrawer.stl
    • DividerFor158mmDoubleHeightDrawer.stl
    • DividerFor158mmStandardHeightDrawer.stl
    • DividerFor78mmDoubleHeightDrawer.stl
    • DividerFor78mmStandardHeightDrawer.stl
    • Feet.stl
    • HalfJoinerLeft.stl
    • HalfJoinerRight.stl
    • Joiner20mm.stl
    • Joiner20mmLooserFit.stl
    • Joiner60mm.stl
    • Joiner60mm_LooserFit.stl
    • Joiner60mm_LooserFit2.stl
    • TestFitFrame.stl

    Más sobre los formatos

  • Última actualización: 2022-06-03 16:30
  • Fecha de publicación: 2022-02-19 00:23
