Lámpara de estructura celular

?
Calidad de creación: 5,0/5 (2 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 3,4k vista
  • 24 me gusta
  • 354 descargas

Descripción del modelo 3D

Para una versión más nueva y mejorada en mi propio sitio web, vaya a https://www.designuitinspiratie.nl/celstruktuur-lamp/

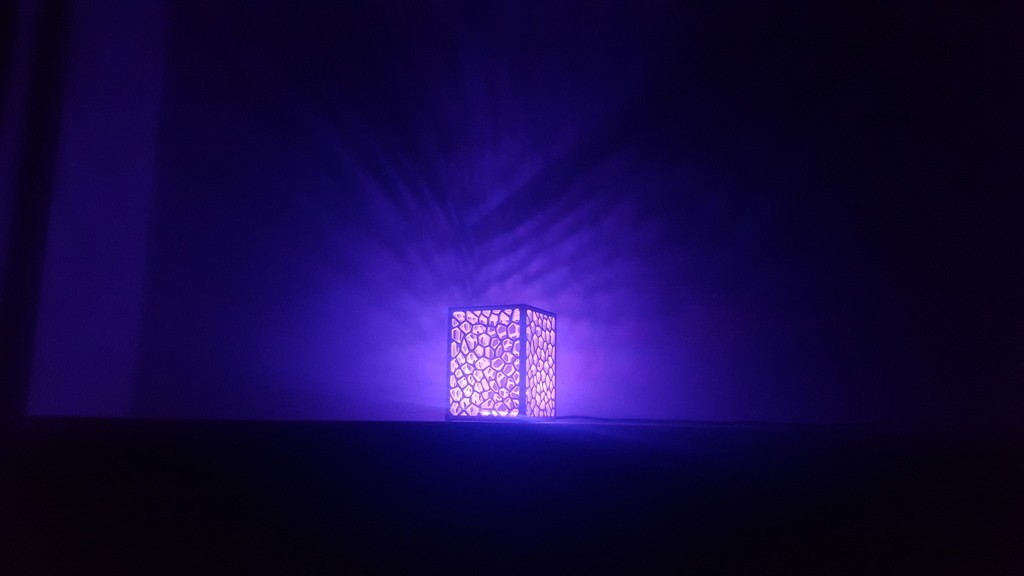

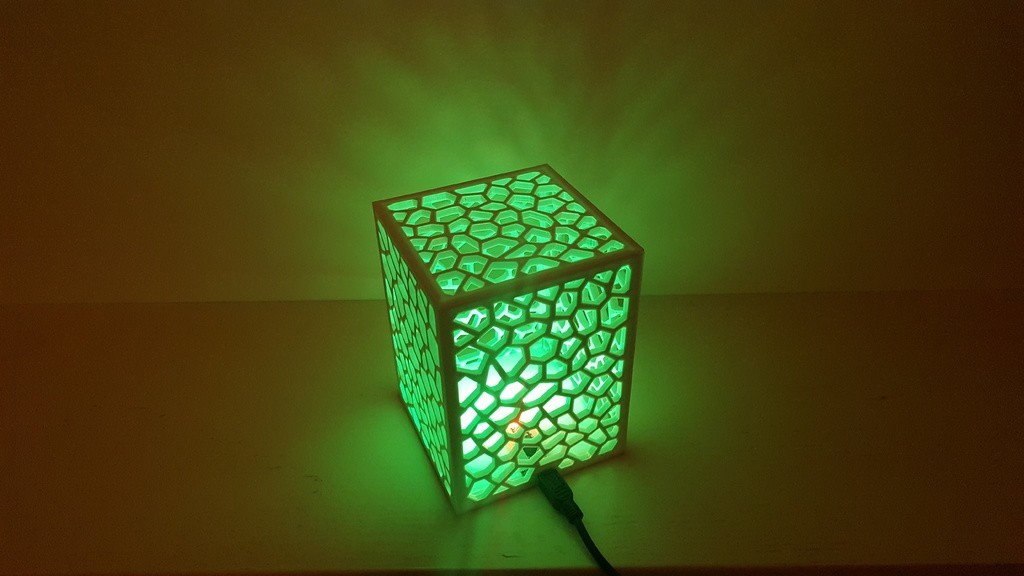

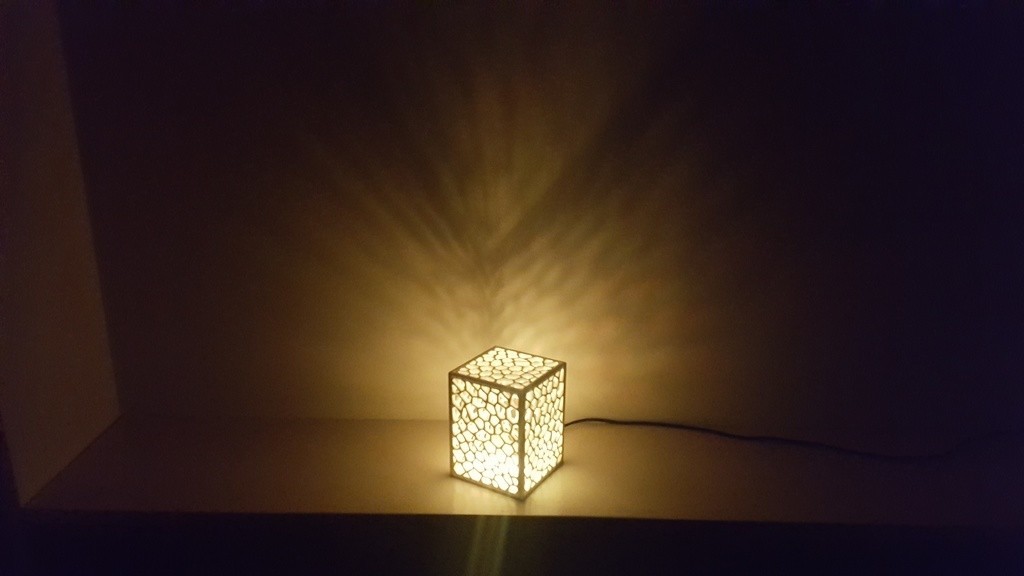

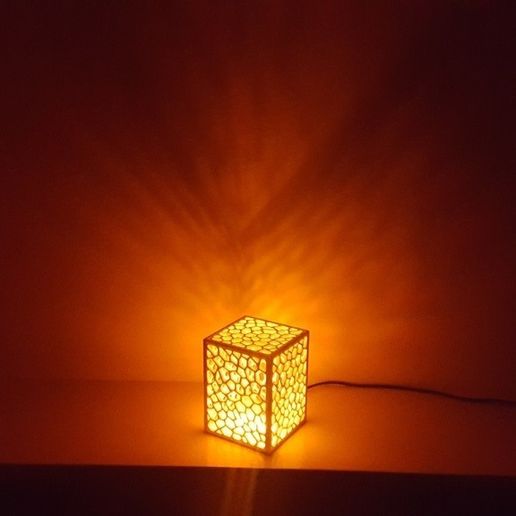

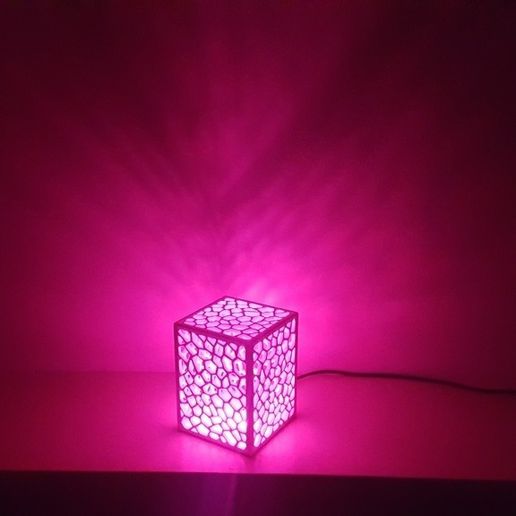

Una simple lámpara que cambia de color :-)

Las dimensiones son 60x60x90mm impresas en PLA blanco en este caso

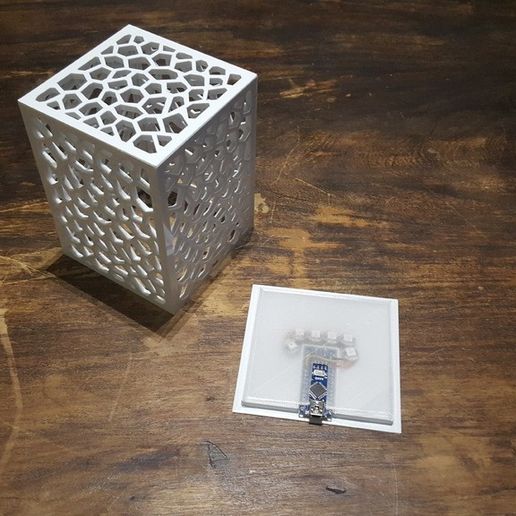

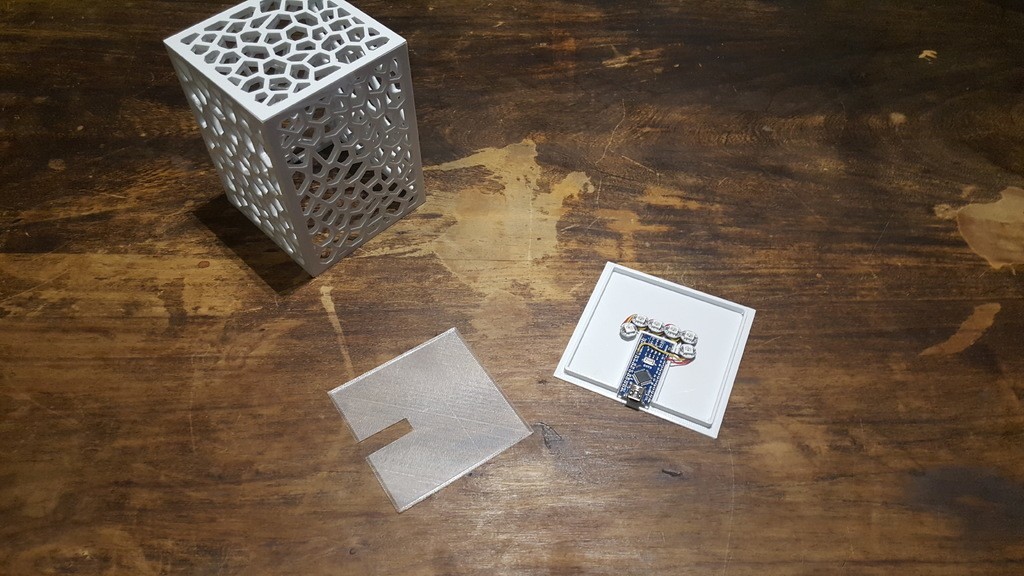

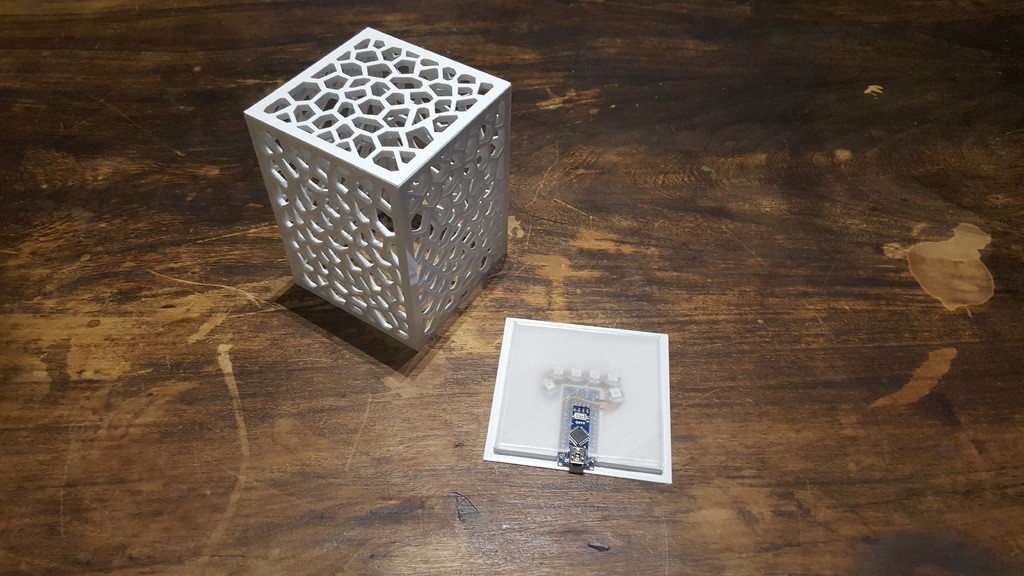

Para el interior hice 2 difusores. Uno está impreso en el "modo de contorno exterior en espiral" el otro es sólo una placa plana que se encuentra en la parte inferior en la parte superior de los LED y Arduino. En las fotos se puede ver el plano. La razón por la que uso la plana es porque no pude imprimir la otra sin deformarla y aún así sólo uso una capa de pared (pero tal vez alguien más pueda hacerlo:-) ). Así que hice el plano. En mi caso usé 2 capas, haciendo el difusor plano de 0,4 mm de espesor. El difusor hace que la luz se extienda más y evita que la luz brille directamente en los ojos. Si la luz sigue siendo muy fuerte, puedes hacer el difusor un poco más grueso, como 3 capas por ejemplo. Por supuesto, también es posible hacer un difusor de papel u otro material delgado.

La fuente de luz es un Nano de Arduino y 6 NeoPixels. Esta debe ser la forma más fácil y barata de hacer una fuente de luz del momento. Esto porque uso el Arduino como fuente de energía para los LED's también.

Estos LED's de NeoPixel funcionan por código en el Arduino. No voy a explicar cómo funciona esto, pero pueden leer todo sobre ello en: https://learn.adafruit.com/adafruit-neopixel-uberguide/arduino-library-use.

Así que Adafruit hizo unas bibliotecas muy fáciles de usar para hacer funcionar estos LEDs de NeoPíxeles :-)

Acabo de instalar su biblioteca y he modificado uno de sus ejemplos. Ahora los LEDs cambian de color con el tiempo. Pero puedes hacer mucho más que eso.

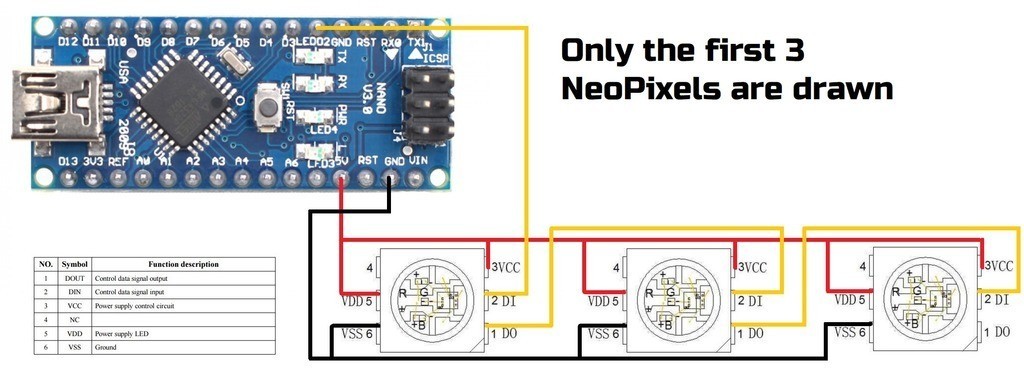

Si no quieres investigar todo eso, puedes usar el boceto de Arduino que incluí en los archivos. También he añadido la biblioteca de Adafruit que se necesita para compilar este boceto. Para las conexiones de Arduino con los NeoPixels por favor vea el "esquema" en la pestaña de imágenes. La fuente de energía es un cargador de teléfono de 5V (al menos 1A)

Impreso con una boquilla de 0,4 mm, resolución de 0,2 mm, 3 capas superiores/inferiores y de pared, 15% de relleno.

¿Tiene alguna pregunta? Siéntase libre de preguntar.

¿Crees que me he equivocado o que he olvidado algo? No dude en comentarlo :-)

  • Formato de archivo 3D: STL y ZIP
  • Última actualización: 2020/05/17 16:13
  • Fecha de publicación: 2018/12/05 11:42
