WRLS (Sistema de Lanzamiento de Cohetes de Agua)

Descripción del modelo 3D

Este es un lanzador de cohetes de agua, que puede ser impreso completamente en 3D usando el sello de TPU de 19x2mm y el Inlet_Metric, o usar los anillos O comprados en la tienda.

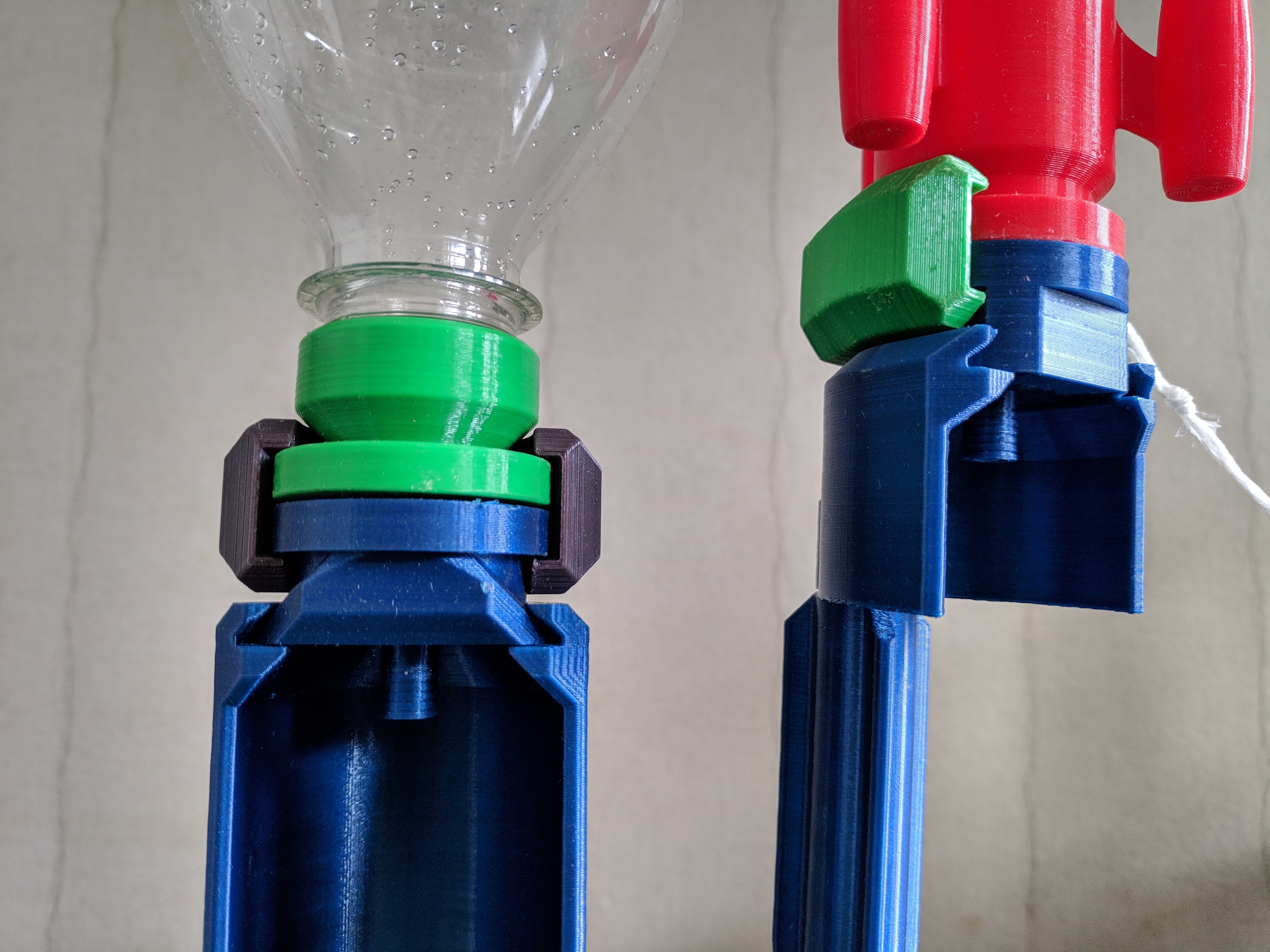

Aquí hay algunas imágenes en acción:

https://www.youtube.com/watch?v=g3ogZNF4Pyw

Tamaño de los anillos "O":

Anillo O de entrada_métrico

19mm (diámetro interior) 2mm de sección transversal

Anillo O de entrada_Imperial

Sección transversal de 3/4" (diámetro interior) 1/16".

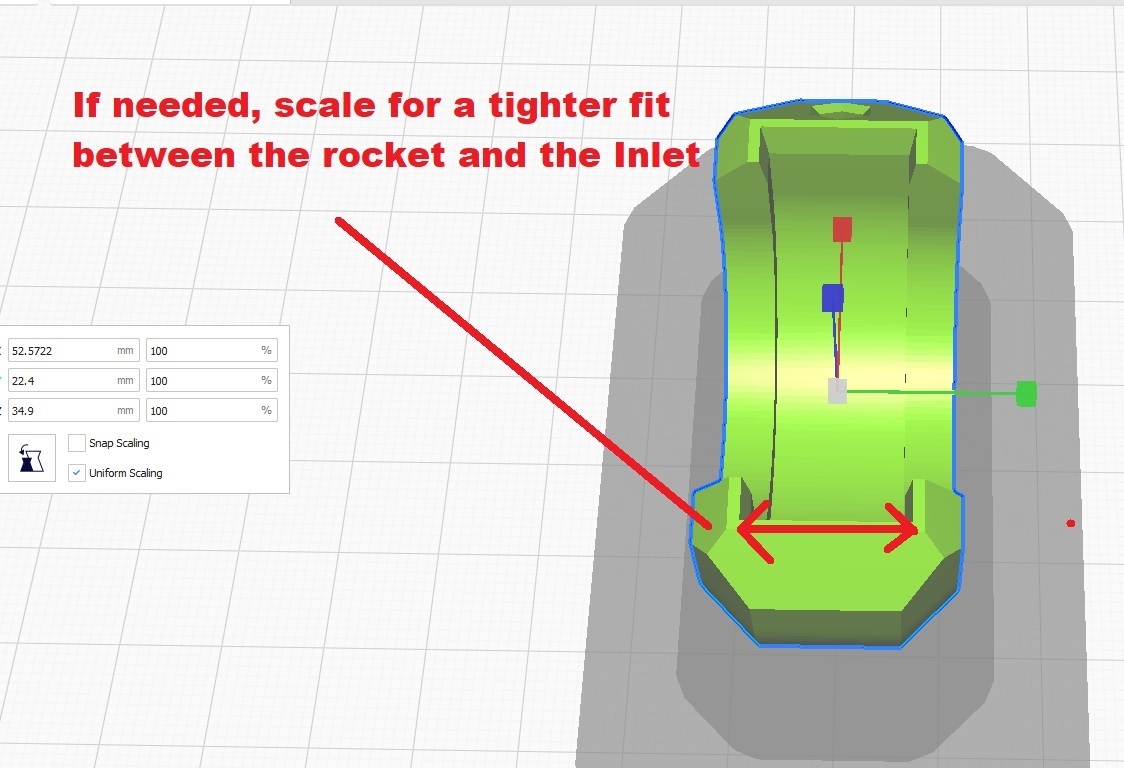

Para ajustar la tensión de liberación, puedes escalar el anillo O imprimible o el pin, como se muestra en la galería.

Hay dos opciones para fijar el lanzador en su lugar:

El Monte_Pesado_Duty se fija directamente a algo sólido (madera, etc.)

Mount y Leg_Peg para uso extraíble, a tierra o arena.

Instrucciones de montaje a continuación. Todas las piezas deben ser impresas con un relleno del 100% y con una altura de 0,2 capas para una separación óptima entre las piezas.

1 Imprima todas las partes y obtenga el hardware si decide usar las válvulas y los O-Rings reales

2 Inserte la junta tórica en la entrada

3 Pegar el adaptador de la botella a una botella vacía, o imprimir un cohete

4 Ata un cable a la clavija y conecta la bomba a la entrada

5 Llena el cohete con agua, y combínalo con la Entrada e inserta el Pin sobre ellos

6 Insertar el conjunto en el Monte, que debe ser asegurado en su lugar

7 Bombear a la presión deseada

8 Lanzamiento tirando de la clavija

¡9 Houston, hemos despegado!

13 Houston, tenemos un problema

Recuerda, esto usa altas presiones, así que la supervisión de los adultos y el sentido común son imprescindibles. La presión máxima probada hasta ahora ha sido de 10 bar (145psi) con el cohete de PVC

Pronto habrá más cohetes, ¡así que quédense!

Lanza una especie, publica una marca y tal vez siga

me

en el IG

https://www.instagram.com/superbeasti/

Parámetros de impresión 3D

Para prevenir las fugas, use una ubicación aleatoria para el cambio de capa. La costura en Z es la principal razón de las fugas de las impresiones bajo presión. Se recomienda que la Leg_Peg tenga soportes para mejorar la estabilidad.
