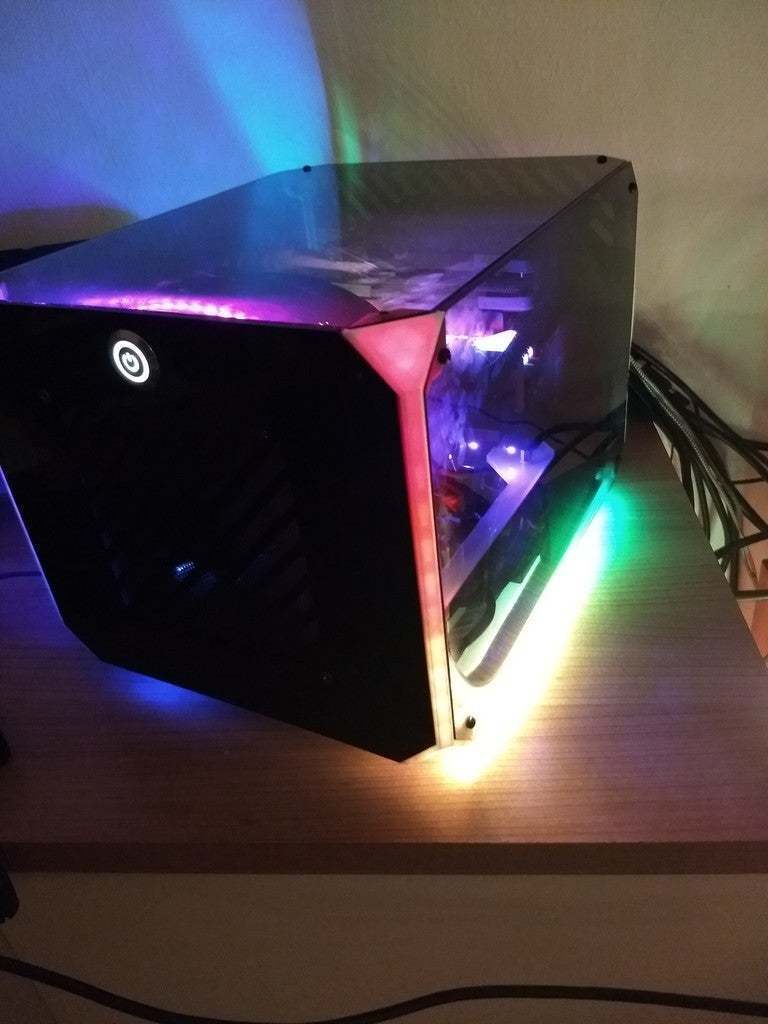

Cubo de caja SFF 1.0

Esta es una construcción de una caja de PC SFF usando PLA y placas de acrílico o lo que sea que quieras usar.

Este es un remix del diseño de la caja de PC SFF de @Gunnthorian.

Reescalé todo al sistema métrico, redimensioné la caja a mi gusto,cambié algunos problemas de flujo de aire y para permitir las siguientes especificaciones:

GPU de 300mm


PSU full ATX - el adaptador para sff psus se puede encontrar en thingiverse y es lo que uso ahora mismo también


Placa base iTX


Enfriador de CPU de 80mm, o cualquier otro que sople hacia arriba


Discos duros de 3,5 pulgadas y discos SSD de 2,5 pulgadas


Ventiladores de 140mm (0 - 4pc, según la opción que elija)


Escudo IO frontal

Cosas que faltan:

Disco duro/SSD llevar (s) - se puede encontrar en thingiverse


SFF PSU-Adaptador - también se puede encontrar en thingiverse

Echa un vistazo a mi Webshop y Blog*(trabajo en progreso) y envíame un mensaje para todos los archivos.

https://eckharts-elektronik.de

En un futuro próximo, voy a vender esto como un DIY-Set.

Ya he reorientado los archivos a la forma en que deben ser dispuestos, redimensionado los agujeros para los insertos roscados para que encajen perfectamente.

Para más información sobre cómo construir esto, póngase en contacto conmigo.

Estos son sólo los archivos para imprimir este caso a ti mismo y láser o corte de madera los paneles.

Esta fue también la primera vez que usé una herramienta CAD para diseñar algo y la razón principal por la que me compré una impresora 3D :D

Necesitarás insertos roscados, tornillos y un cable PCI-E Riser para que esto se mantenga unido:

• 30(piezas): Insertos roscados M3x6mm L x 5mm OD

• 30(piezas): Tornillos M3x10mm

• Cable PCI-E Riser 200mm(mínimo)

• Esto utiliza paneles de 3mm de grosor (acrílico, madera, lo que sea que te guste)

Usted puede imprimir esto en PLA que es fácil de imprimir y biológico - porque el principal PC-Partes será apoyado por sus paneles (acrílico / madera / metal / vidrio).

Imprime todo en plano, sólo la gpu con un ángulo de 45º para que los soportes la sostengan.

los svgs son los archivos para el corte láser de los paneles, sólo tienes que insertar estos en tu cortadora de elección.
