Motor rotativo Mazda RX7 Wankel 13B-REW - Modelo de trabajo

?
Calidad de creación: 4,8/5 (13 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 51,2k vista
  • 299 me gusta
  • 3,2k descargas

Descripción del modelo 3D

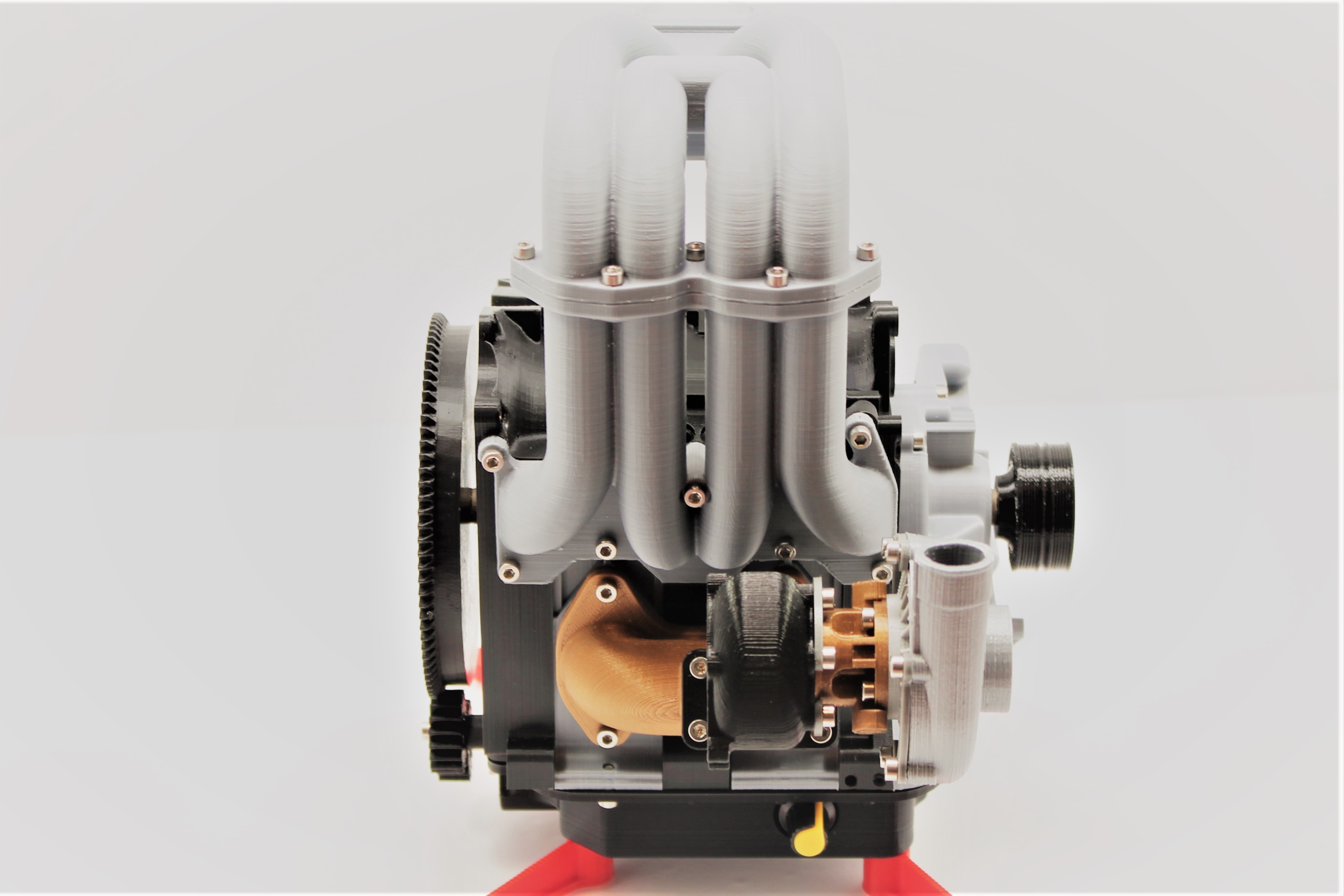

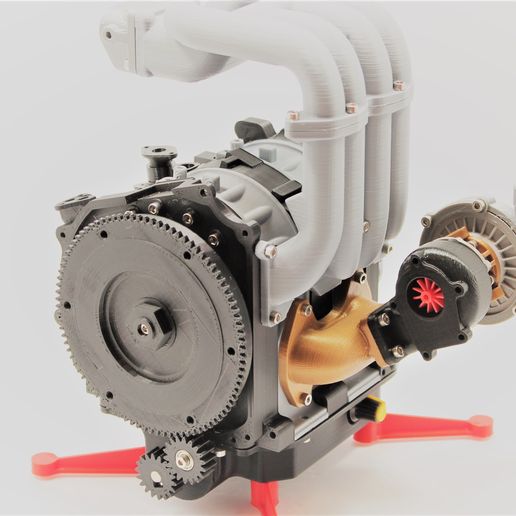

Modelo de trabajo de un motor rotativo Mazda 13B-REW Wankel. Se encuentra en el RX7. Modelado a partir de lo que estaba disponible en Internet. Sobre todo de fotos y diagramas. La escala es la misma que la de mis otros modelos a aproximadamente 1/3 (35%).

Los kits de hardware completos están disponibles a través de MakerRx. Incluyen todas las partes no impresas para construir este modelo. Tornillos, cojinetes, imanes, todos los componentes electrónicos para los LEDs, etc.

Haga clic aquí ..

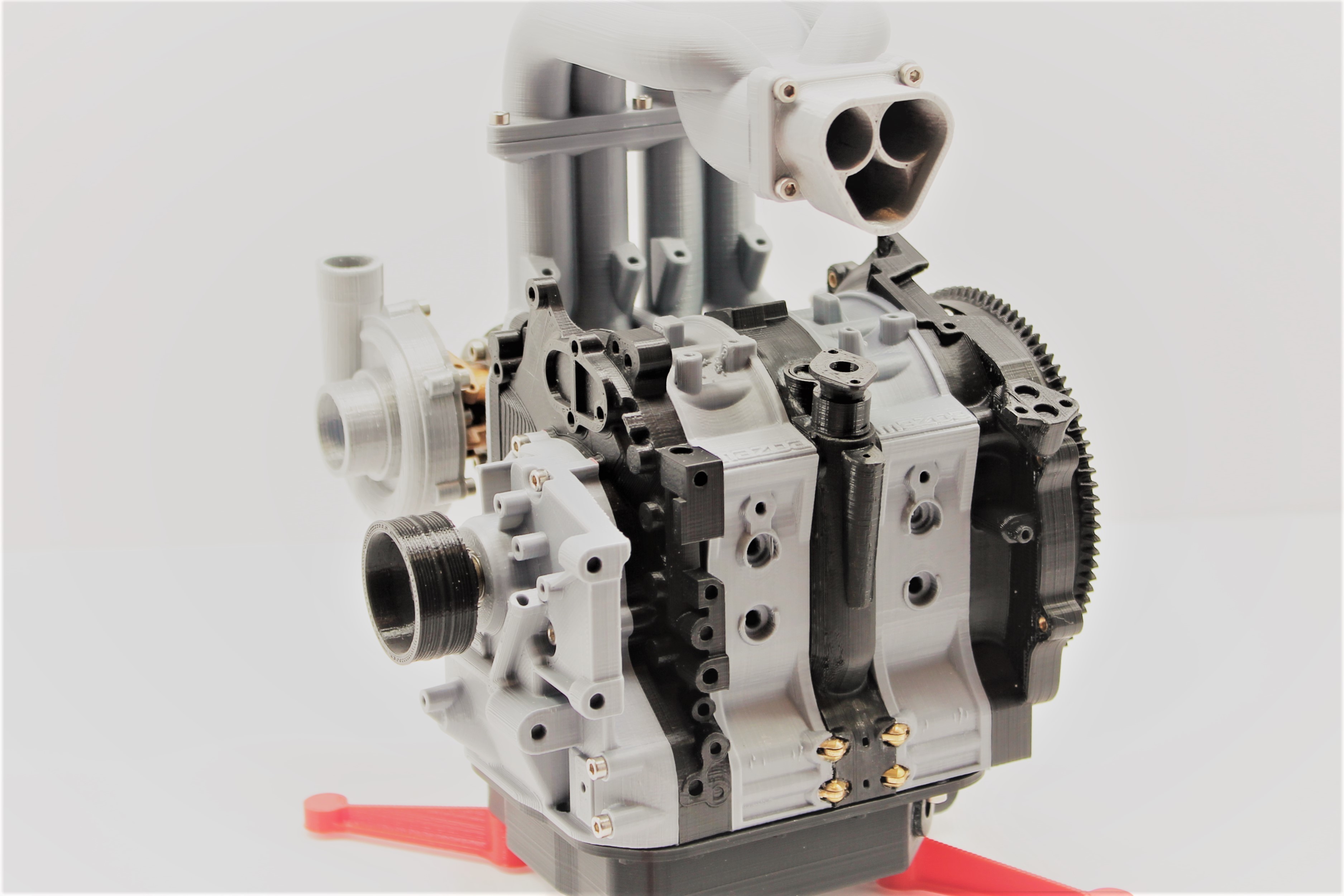

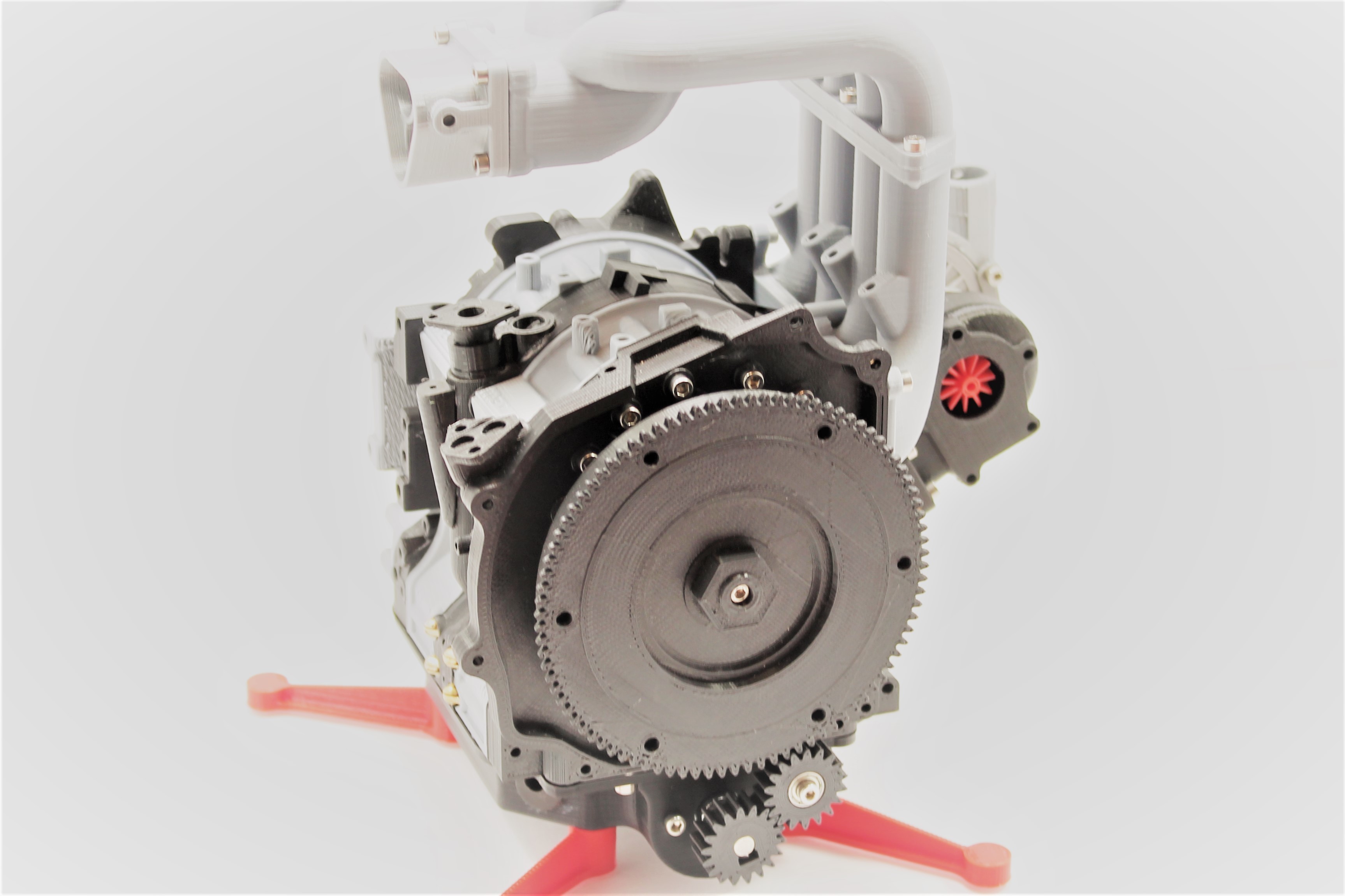

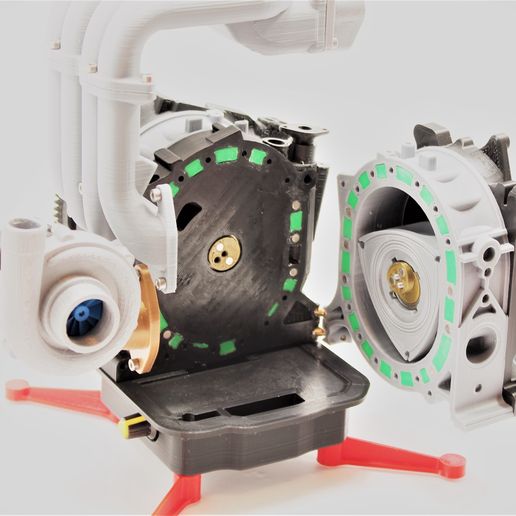

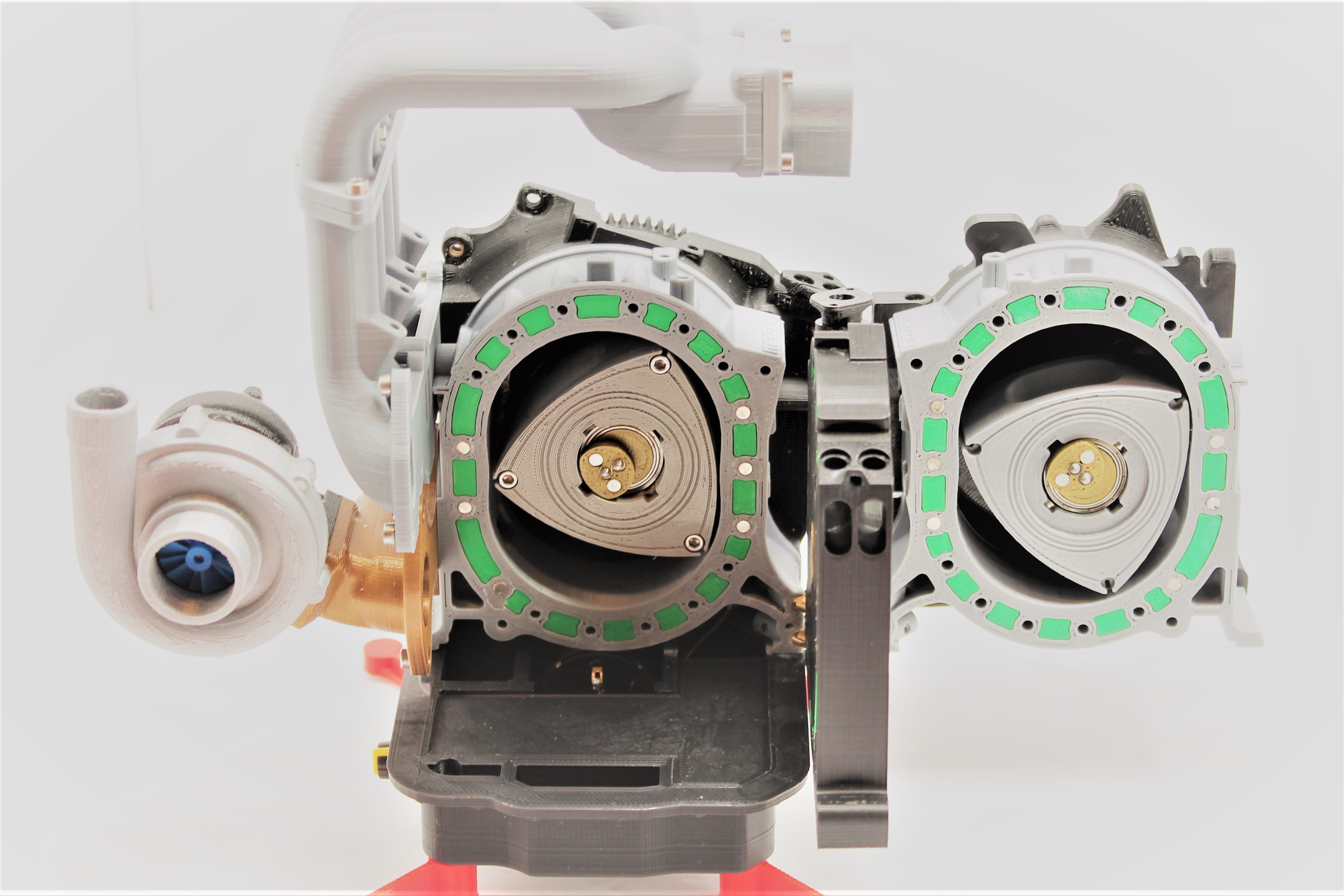

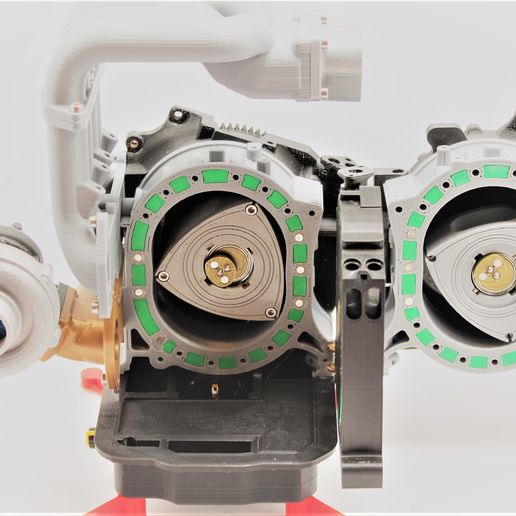

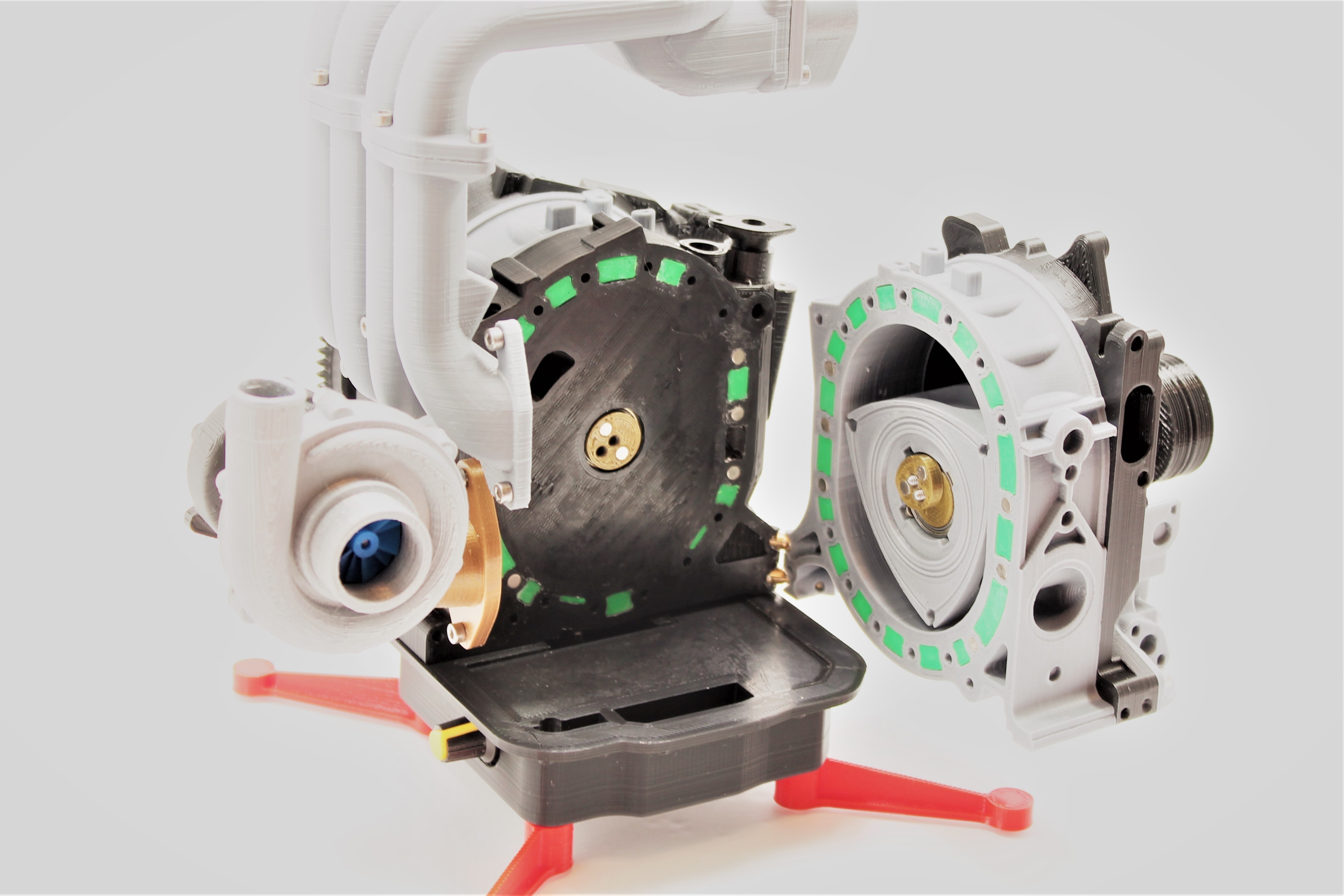

El modelo está diseñado para que pueda ver las partes móviles del rotativo. Los tres. La placa central de hierro y la carcasa del rotor delantero están sobre bisagras para que el bloque pueda abrirse como un libro. Se puede ver el rotor trasero girando y el rotor delantero girando a mano cuando está abierto. El eje excéntrico está dividido en tres partes y se mantiene unido con imanes y pasadores, de modo que se puede abrir y cerrar el modelo mientras está en marcha. Los rotores se sujetan al eje excéntrico con imanes para que no se caigan mientras el bloque está abierto. Y se pueden quitar fácilmente para ver el eje excéntrico y los engranajes fijos.

El rotor trasero contiene un Arduino y LEDs de cambio de color que simulan el ciclo de combustión en cada cámara. El rotor es alimentado de forma inalámbrica por otro circuito Arduino alojado en el cárter de aceite. El rotor sincroniza los LEDs detectando un imán en la carcasa para acelerar/reducir los cambios de color de los LEDs.

Hay instrucciones completas en formato PDF, así como vídeos que muestran el montaje completo del modelo y la electrónica.

https://youtu.be/3m_wHOgA1Lo

Información sobre el 3D archive

  • Formato de diseño 3D: PDF, STL, y ZIP Detalles del fichero Cerrar
    • Bearing_Housing_-_Scaled.stl
    • Center_Plate_-_Scaled.stl
    • Coil_assembly_clamp_-_Scaled.stl
    • Coil_backing_plate_-_Scaled.stl
    • Coiling_backing_plate_-_Scaled.stl
    • Coiling_backing_plate_cover_-_Scaled.stl
    • Compressor_Wheel_-_Scaled.stl
    • Eccentric_Shaft_1_-_Scaled.stl
    • Eccentric_Shaft_Lobe_1_-_Scaled.stl
    • Eccentric_Shaft_center_-_Scaled.stl
    • Flywheel_-_13B_-_Scaled.stl
    • Front_Fixed_Gear_-_Scaled.stl
    • Front_Plate_-_Scaled.stl
    • Front_Pulley_-_Scaled.stl
    • Front_Rotor_Housing_-_Scaled.stl
    • Front_Shaft_-_Scaled.stl
    • Idle_Gear_13b_-_Scaled.stl
    • LED_Diffuse_lens_-_Scaled.stl
    • Lower_Intake_Manifold_-_Scaled.stl
    • Mazda_13B_Assembly_Instructions.pdf
    • Mounting_Feet_-_Scaled.stl
    • Oil_Filler_-_Scaled.stl
    • Oil_Pan_-_Electric_motor_mount_-_Scaled.stl
    • Oil_Vent_Tube_-_Scaled.stl
    • Oil_pan_electronics_cover_-_Scaled.stl
    • Output_Shaft_-_Scaled.stl
    • RX_coil_assembly_jig_-_Scaled.stl
    • Rear_Fixed_Gear_-_Scaled.stl
    • Rear_Plate_-_Plain_Rotor_-_Scaled.stl
    • Rear_Plate_for_smart_rotor_-_Scaled.stl
    • Rear_Rotor_Housing_-_Scaled.stl
    • Smart rotor code.zip
    • Smart_rotor_bottom_-_Scaled.stl
    • Smart_rotor_top_-_Scaled.stl
    • Snail_housing_clamp_-_Scaled.stl
    • Starter_Drive_Gear_13b_-_Scaled.stl
    • TX_coil_assembly_jig_-_Scaled.stl
    • Throttle_Body_-_Scaled.stl
    • Timing_Cover_-_Scaled.stl
    • Turbine_Wheel_-_Scaled.stl
    • Turbo_Exhuast_Housing_-_Scaled.stl
    • Turbo_Housing_clamp_-_Scaled.stl
    • Turbo_Manifold_-_Scaled.stl
    • Turbo_Snail_Housing_-_Scaled.stl
    • Turbo_Snail_Housing_Plate_-_Scaled.stl
    • Upper_Intake_Manifold_-_Scaled.stl
    • Visual_Coolant_-_Scaled.stl
    • Visual_Coolant_2_-_Scaled.stl
    • Visual_Coolant_3_-_Scaled.stl
    • Visual_Coolant_4_-_Scaled.stl
    • rotor_1_-_Scaled.stl
  • Última actualización: 2019/12/09 11:29
  • Fecha de publicación: 2019/12/05 22:09

Licencia

CC BY NC SA
