Julio Robot Walker OVNI

Descripción del modelo 3D

Para la caja UFO 3D Printing Mystery de julio, @Bryan_Vines y yo diseñamos un robot andador bípedo para trabajar con el motorreductor y el paquete de baterías incluidos. Gracias a Bryan por hacer algunos ajustes a los archivos. He incluido su archivo zip de sus STLs modificados

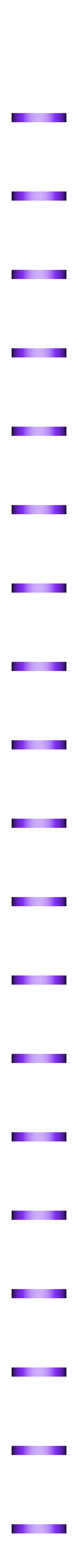

  1. Deslice los espaciadores inferiores en los brazos del motorreductor

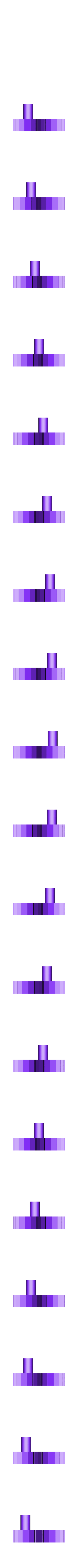

  2. Deslice el engranaje inferior sobre los brazos del motorreductor y asegúrelo con una arandela y un tornillo M2 de 6 mm, el engranaje inferior del lado opuesto debe girar 180 grados.

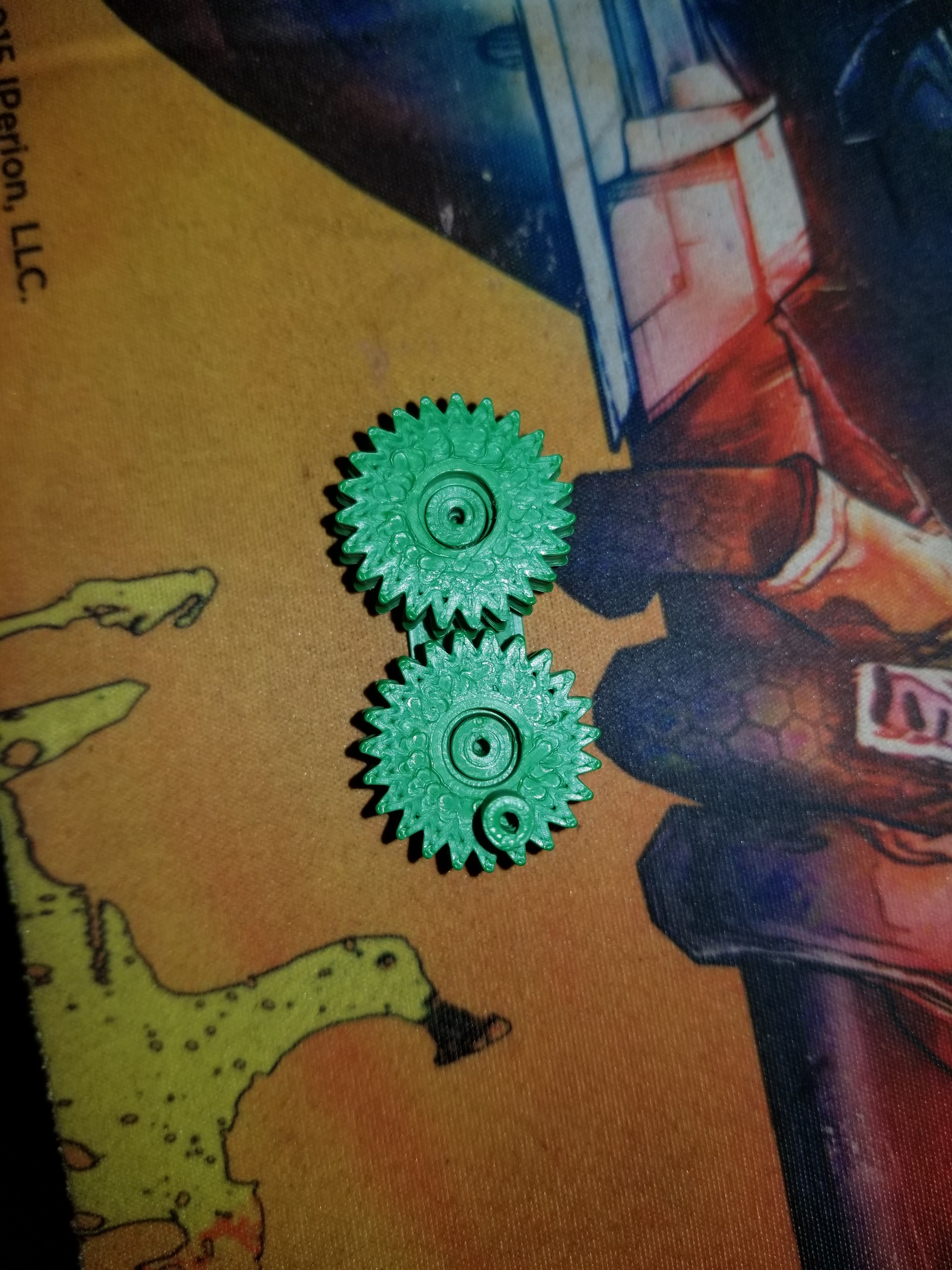

  3. Fije el engranaje central y el engranaje superior al soporte del engranaje con una arandela y un tornillo M2 de 6 mm.

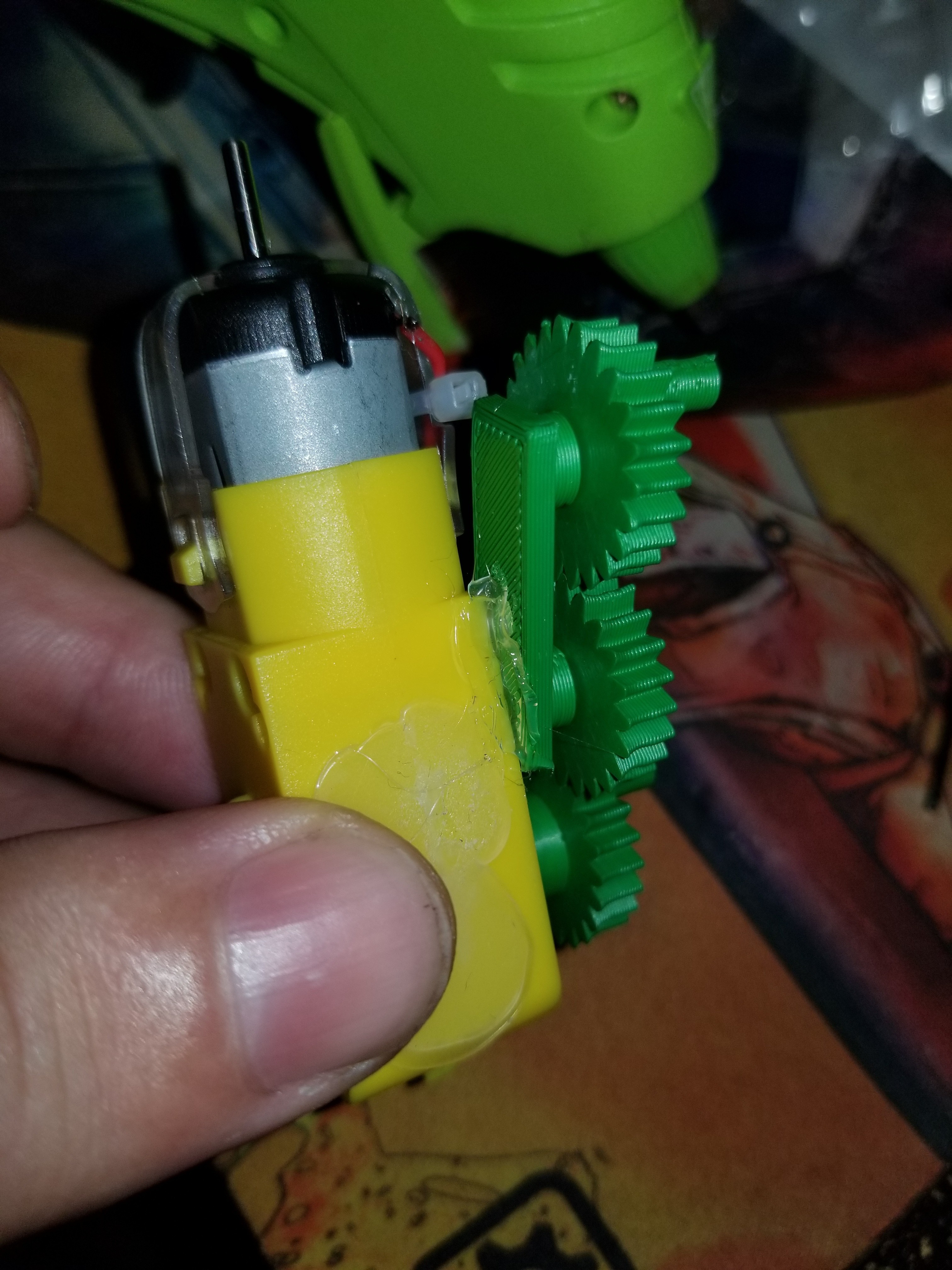

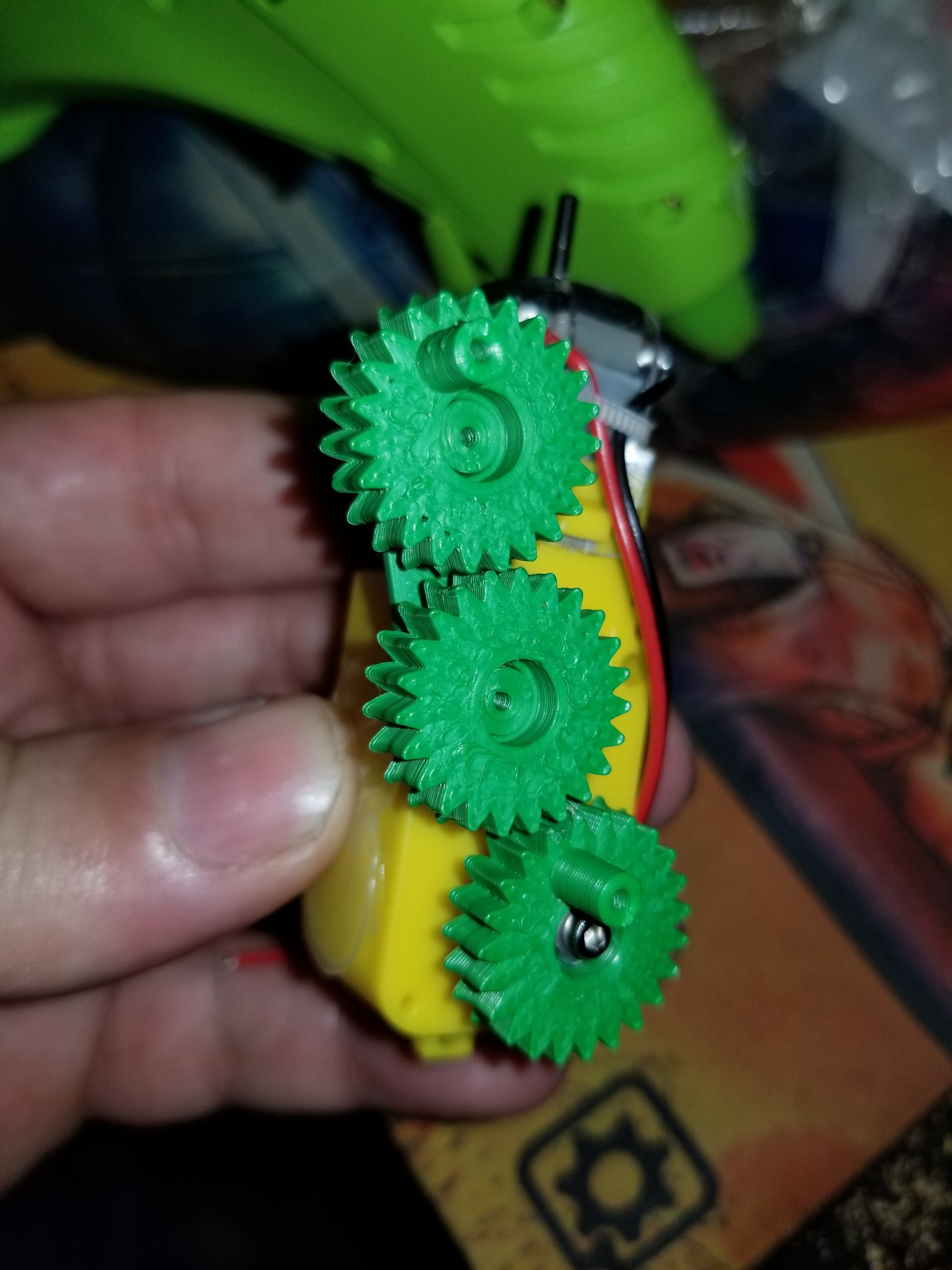

  4. Incline el soporte del engranaje hacia atrás como se muestra en la foto, ajustando los dientes del engranaje medio con el engranaje inferior acoplado al motorreductor. Asegúrese de que los "ejes" exteriores de la marcha inferior y de la marcha superior estén alineados en la misma dirección y pegue en caliente el soporte del engranaje al motorreductor.

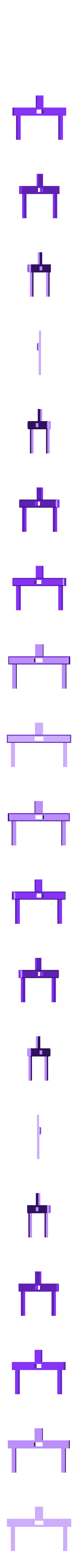

  5. Fije la pata a los "ejes" de la marcha inferior y superior con una arandela y un tornillo M2 de 6 mm.

  6. Utilice 2 pilas AAA en el portapilas y pegue el portapilas a la parte posterior del motorreductor, teniendo cuidado de no cerrar la tapa deslizante.

  7. Conecte el cable rojo del motorreductor al cable rojo del soporte de la batería y de negro a negro.

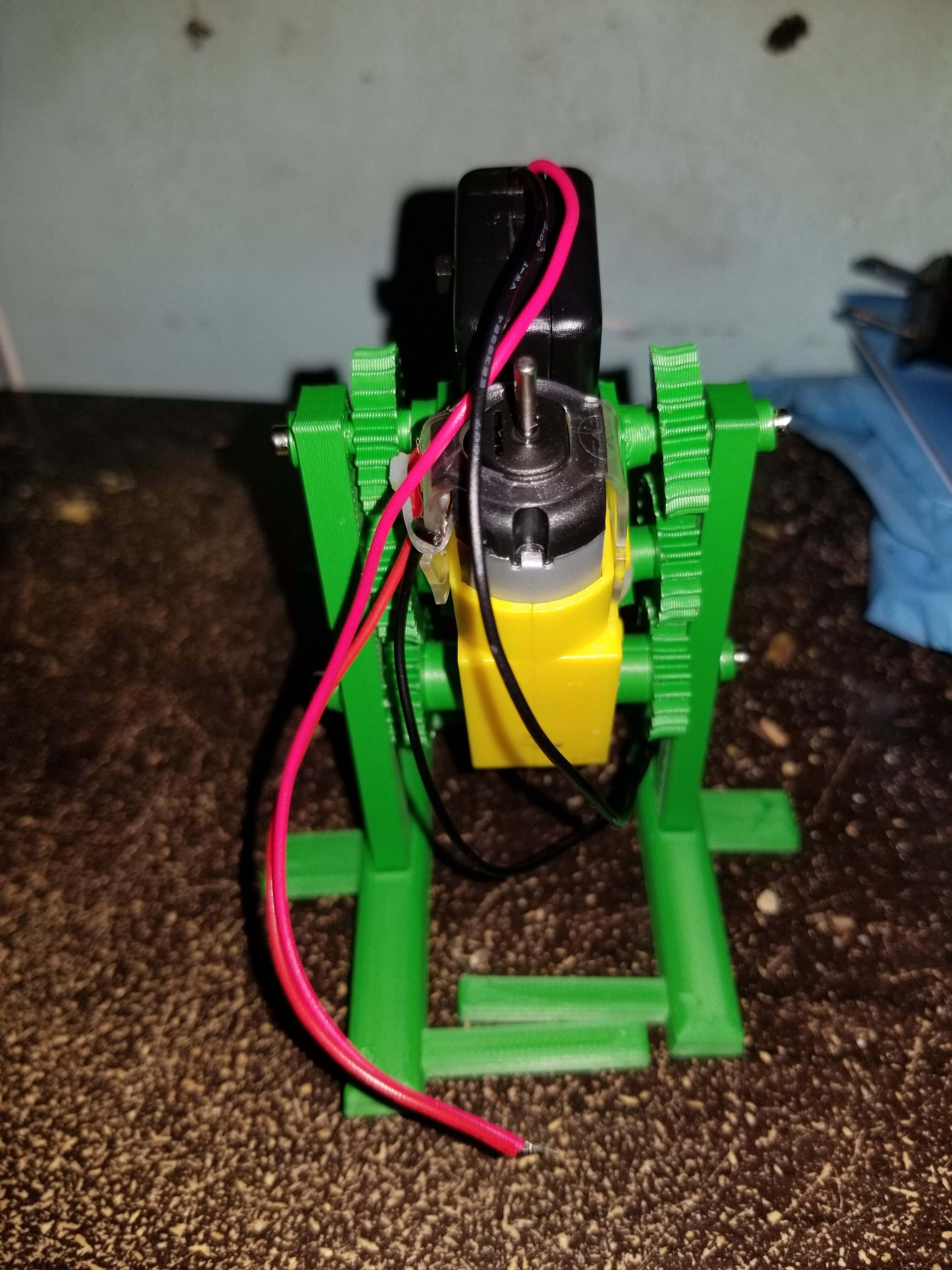

  8. Fije los pies a la parte inferior de las piernas, el ajuste debe ser apretado para que permanezcan sobre sí mismos. Gire los motorreductores de modo que ambos pies estén nivelados entre sí. Pegue los pies a las piernas si así lo desea.

    1. Ponga el interruptor del paquete de baterías en la posición de encendido y coloque el robot sobre una superficie plana.

Espero que todos los que recibieron el OVNI de julio se divirtieron este mes con su robot. =)

  • Formato de modelo 3D : STL y ZIP

Palabras-clave

Creador

Licencia

CC BY NC SA
