Indestructible 90mm Tiny chillido TPU 2S

?
Calidad de creación: 5,0/5 (1 voto)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

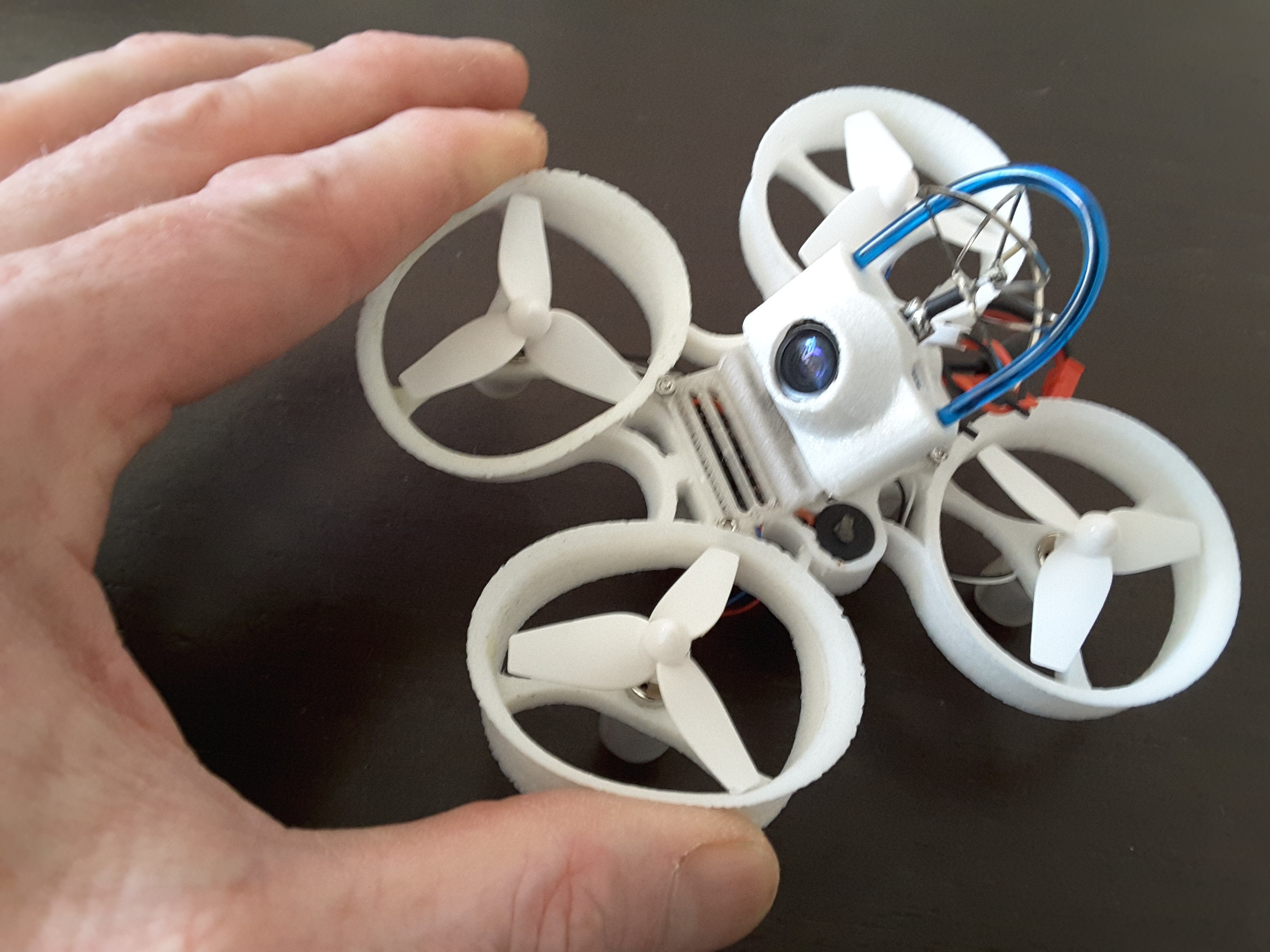

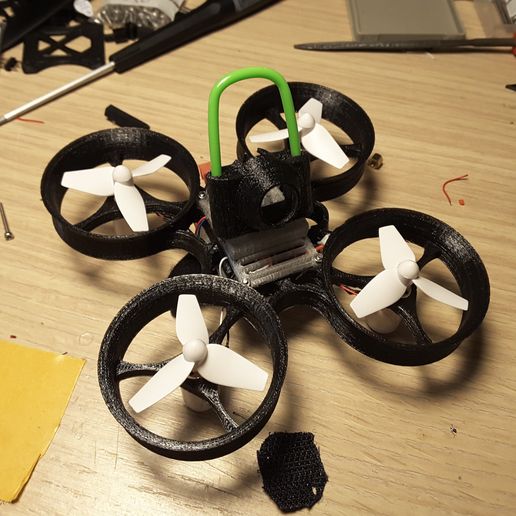

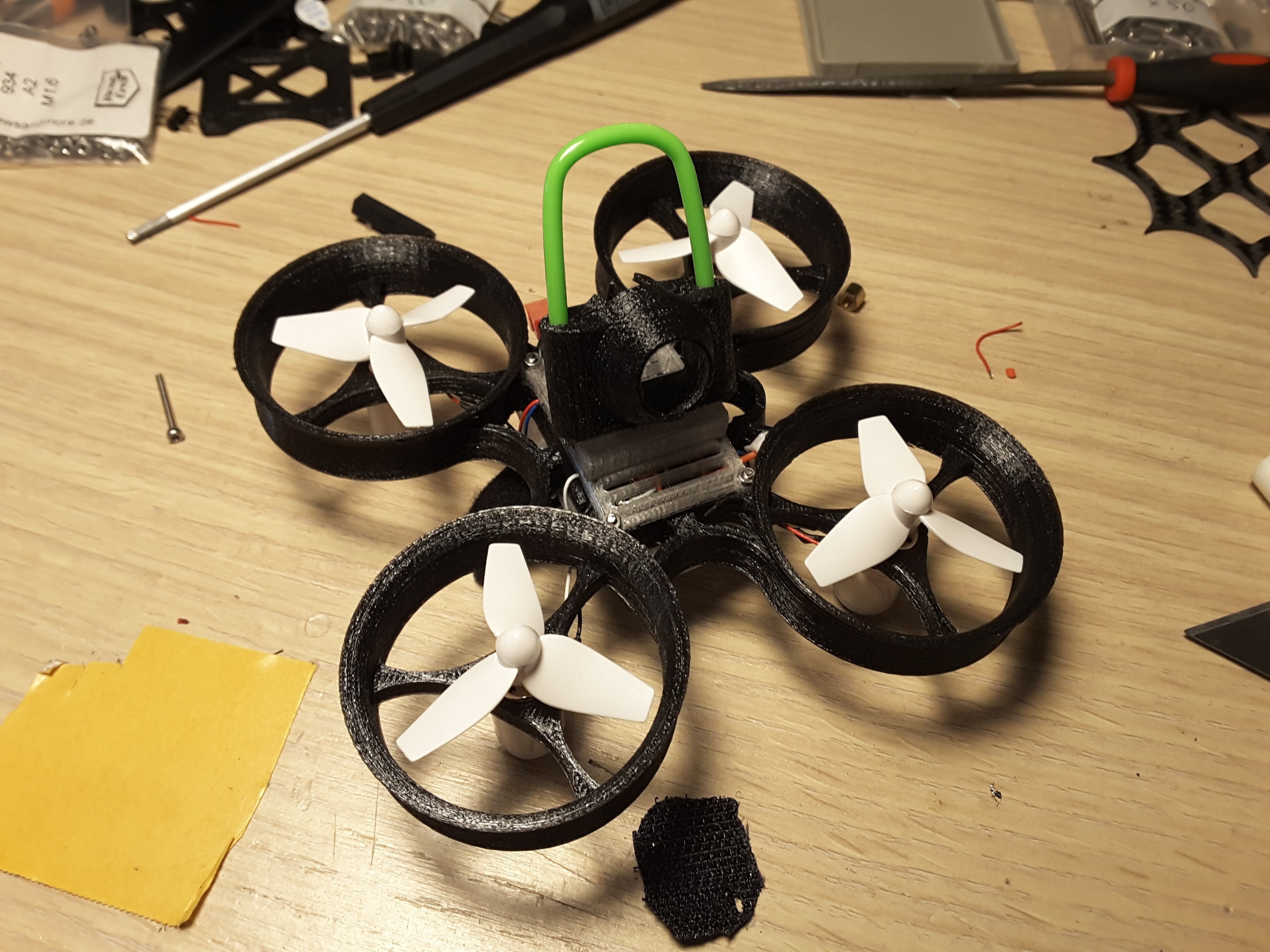

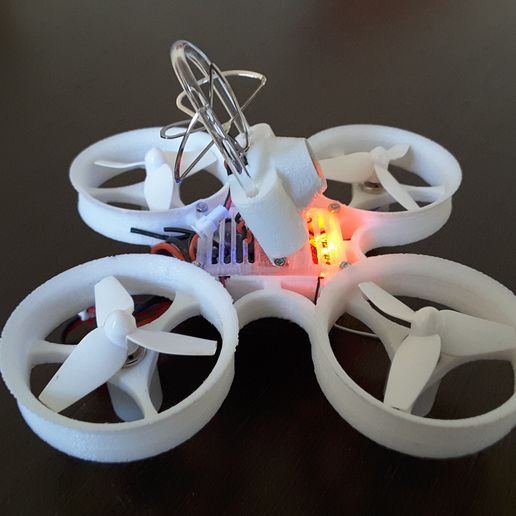

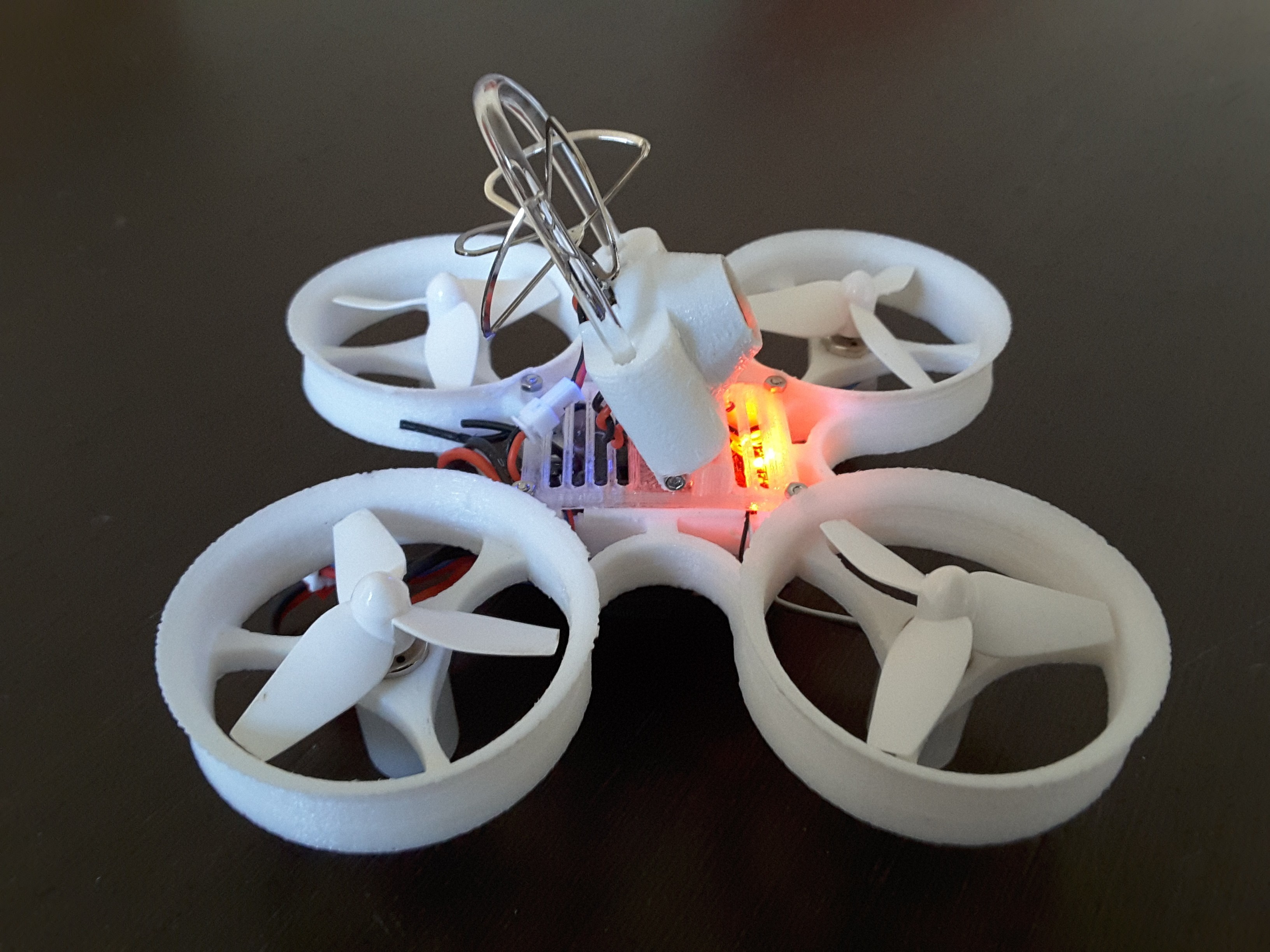

Aquí está una versión indestructible del Tiny Whoop 90mm 2S TPU Ultimaker.

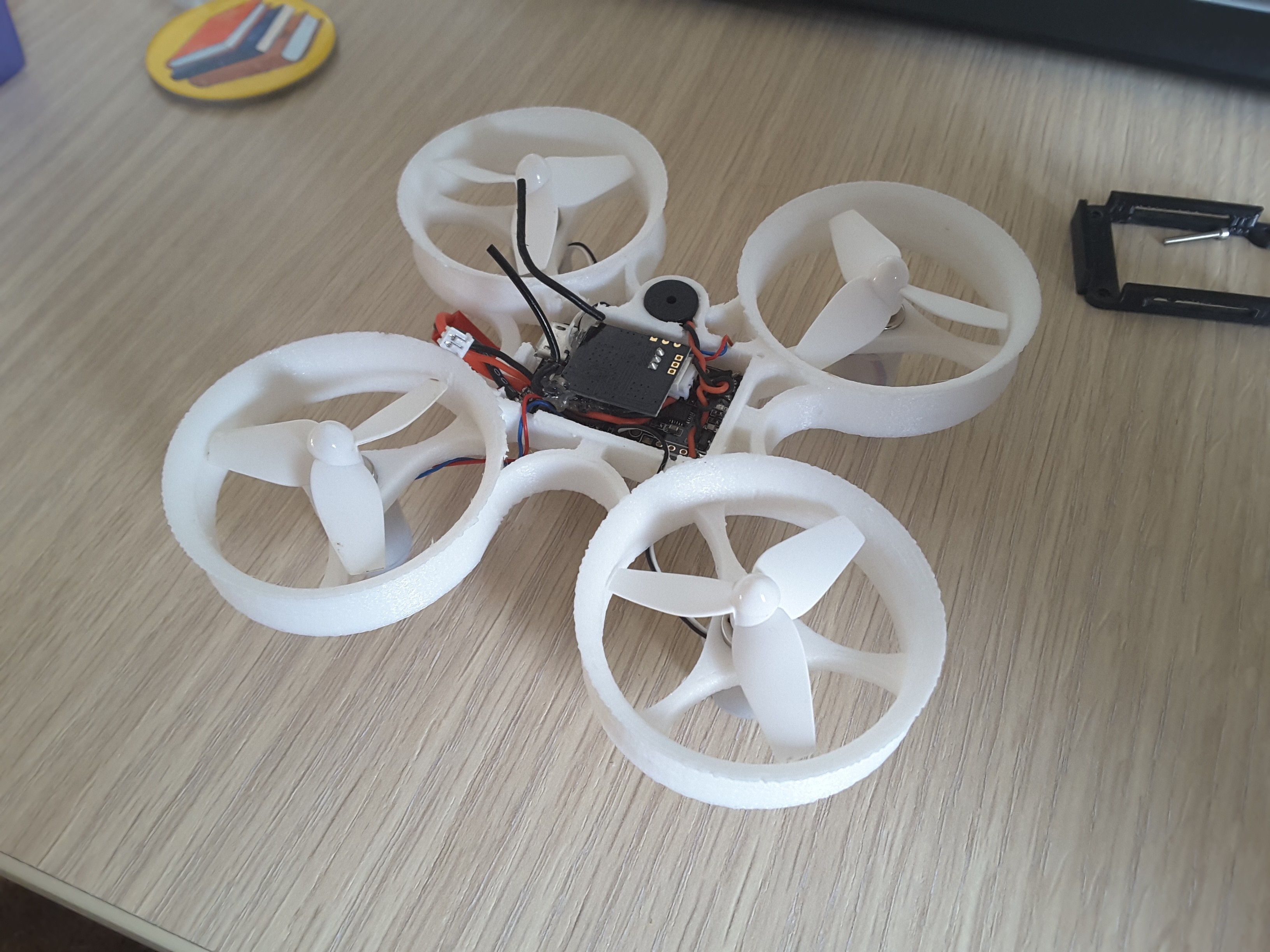

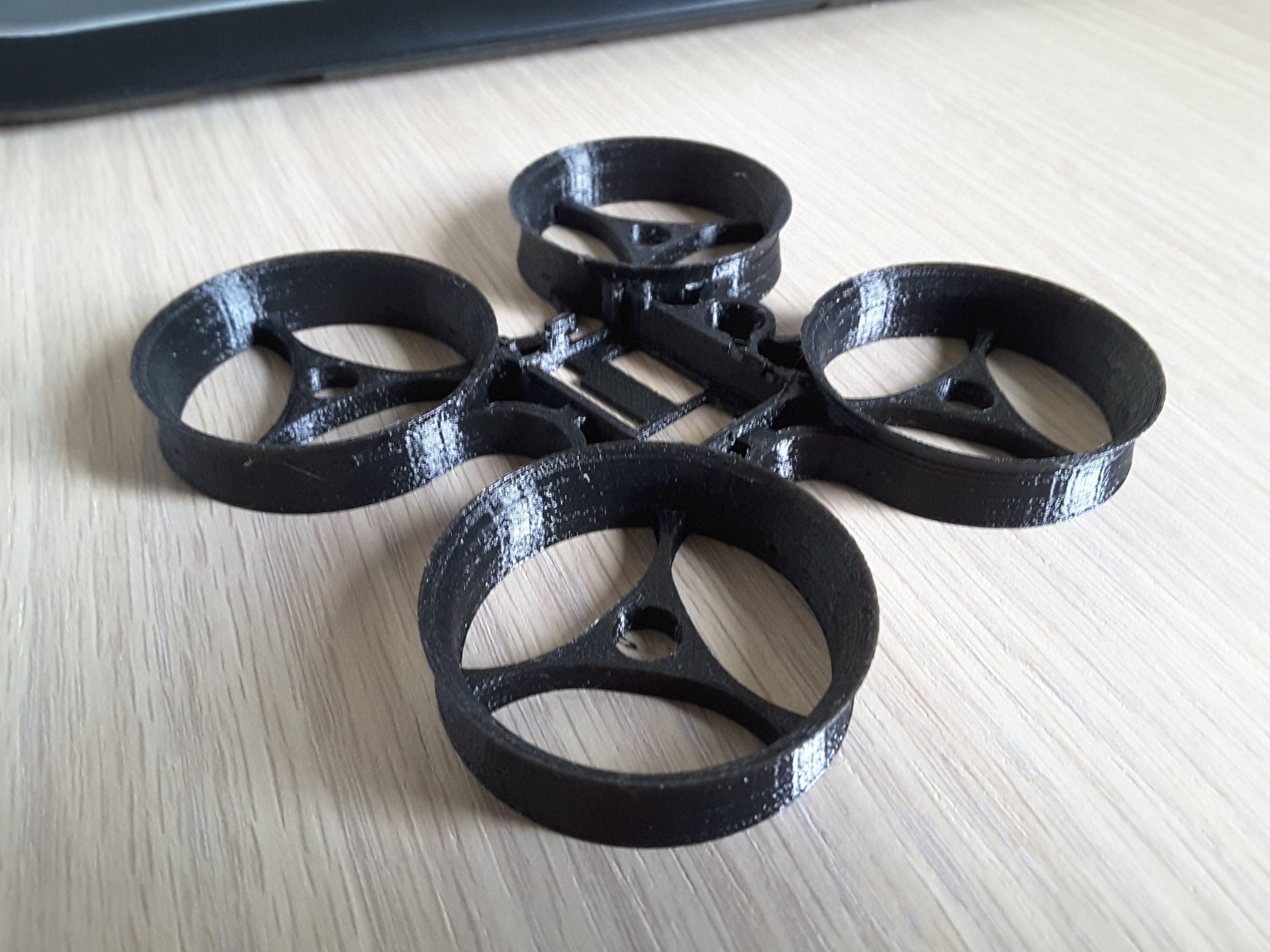

El chasis y la cámara de protección están en TPU
La placa superior y la fijación de lipo están impresas en abs o policarbonato para rigidizar la totalidad del chasis.
Las piezas TPU también pueden ser de ninja semi-flex

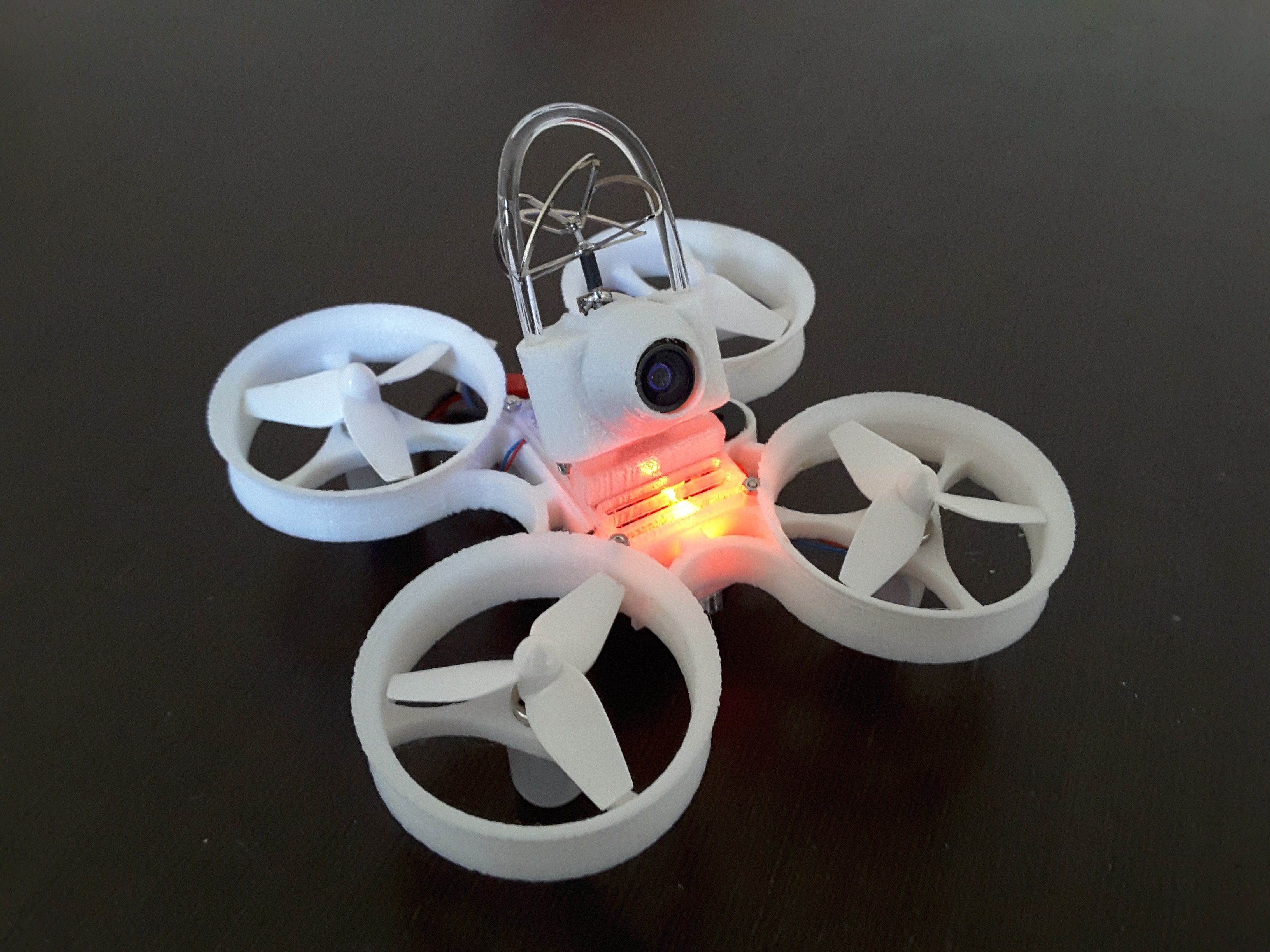

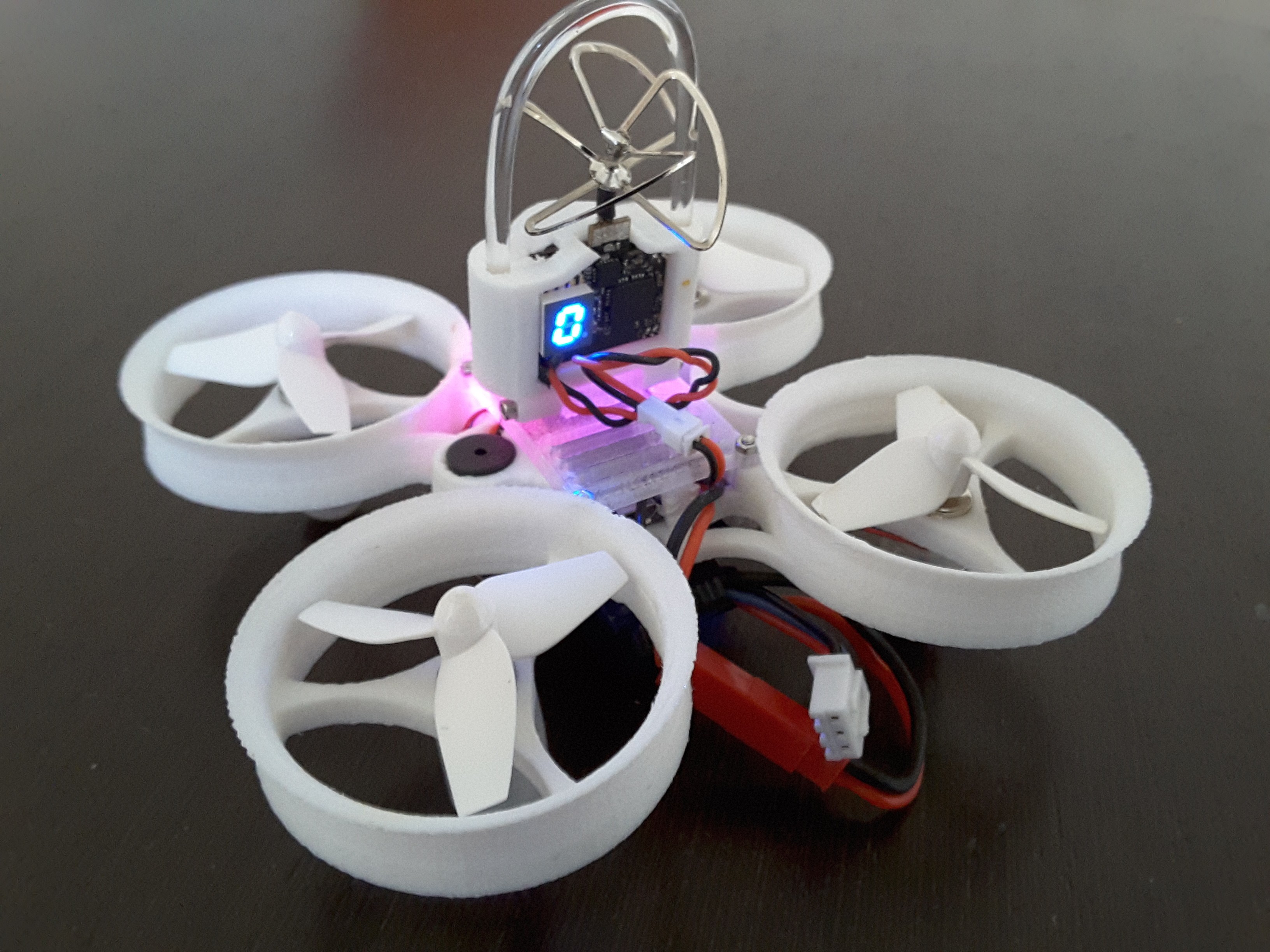

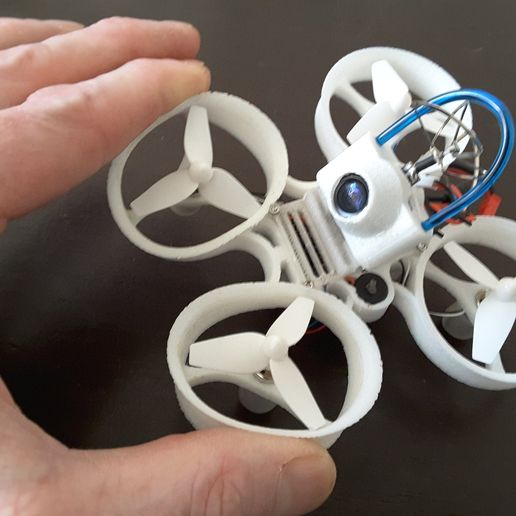

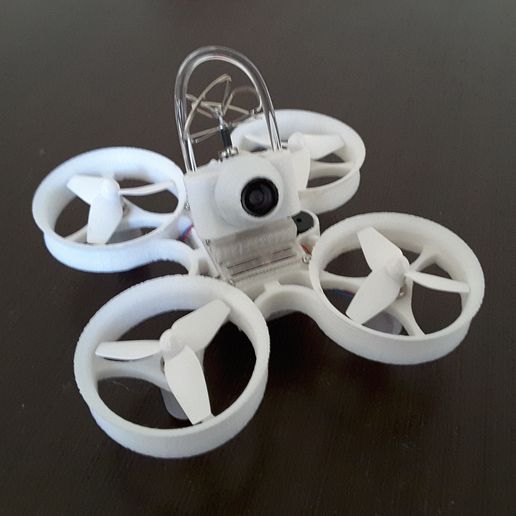

Protección de la cámara:
Es muy fácil ajustar la inclinación de la cámara y puede retroceder en caso de choque.
La envoltura de la cámara TPU + la banda hecha directamente desde el alambre de la bobina 3D
Hay versiones en alambre de 2,75 mm y en alambre de 1,75 mm
Hay varias versiones para el TX01 y el 02 y para el TX03 que es más grande

Aquí está la lista de componentes tiny Whoop:

F.C. :
Http://www.banggood.com/fr/Eachine-32bits-F3-Brushed-Flight-Control-Board-Based-On-SP-RACING-F3-EVO-For-Micro-FPV-Frame-p-1076530. Html? P = LD020411878172015024

Sin núcleo
Http://www.banggood.com/Chaoli-CL-820-8_5x20mm-2S-Coreless-Motor-for-90mm-150mm-DIY-Micro-FPV-RC-Quadcopter-Frame-p-1084265.html?p= LD020411878172015024

Receptor Sbus:
Https://hobbyking.com/fr_fr/turnigy-nano-tech-300mah-2s-45-90c-lipo-pack.html

Receptor dsmx:
Http://www.banggood.com/fr/Self-frequency-Satellite-Receiver-With-High-Speed-Support-DSMX-DSM2-11MS-22MS-p-1049330.html?p=LD020411878172015024

Hélice:
Http://www.banggood.com/Eachine-Fatbee-FB90-Turbine-QX70-Micro-FPV-Racing-Quadcopter-Spare-Parts-40mm-4-Blade-Propeller-Set-p-1108674.html?rmmds= Búsqueda? P = LD020411878172015024

Http://www.banggood.com/40mm-1_5-Inch-1_0mm-Hole-3-Blade-Bullnose-Propeller-for-1103-Brushless-Motor-2-CW-2-CCW-p-1127320.html? Rmmds = search? P = LD020411878172015024

Lipo 2s 30mah 45-90C:

Https://hobbyking.com/fr_fr/turnigy-nano-tech-300mah-2s-45-90c-lipo-pack.html

Tornillos y tuercas de fijación 4x m 1.6 16 mm

Aquí está la lista de componentesCámara:

Cámara eachine TX01 / 25mW:
Http://www.banggood.com/Eachine-TX01-Super-Mini-AIO-5_8G-40CH-25MW-VTX-600TVL-14-Cmos-FPV-Transmitter-p-1088374.html?p=LD020411878172015024

Cámara eachine TX02 / 200mw:
Http://www.banggood.com/Eachine-TX02-Super-Mini-AIO-5_8G-40CH-200mW-VTX-600TVL-14-Cmos-FPV-Camera-p-1088368.html?rmmds=myorder?p= LD020411878172015024

Cámara eachine TX03 25mw / 50mw / 200mw:

Http://www.banggood.com/Eachine-TX03-Super-Mini-025mW50mW200mW-Switchable-AIO-5_8G-72CH-VTX-600TVL-13-Cmos-FPV-Camera-p-1104884.html?rmmds=myorder? P = LD020411878172015024

Tornillos 2 x m 1,6 10 mm


Parámetros de impresión 3D

TPU Ultimaker: 235 ° / 70 ° max: 50 mm / s

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • Frame quad 90mm tiny whoop TPU .stl
    • Protection pod Camera TX01and TX02 for 1.75mm.stl
    • Protection pod Camera TX01and TX02 for 3mm.stl
    • Protection pod Camera tx03 for 1,75mm.stl
    • Protection pod Camera tx03 for 3mm.stl
    • Quad 90mm tiny whoop TPU lipo 300 mha V2.stl
    • quad 90 tiny whoop TPU Top plate camera Tx01- Tx02- Tx03.stl

    Más sobre los formatos

  • Fecha de publicación: 2017-03-12 20:26

Licencia

CC BY-NC-SA - Atribución – No comercial – Compartir igual
