Descripción del modelo 3D

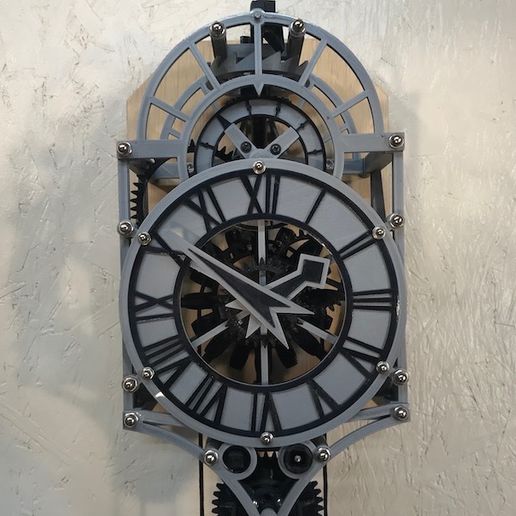

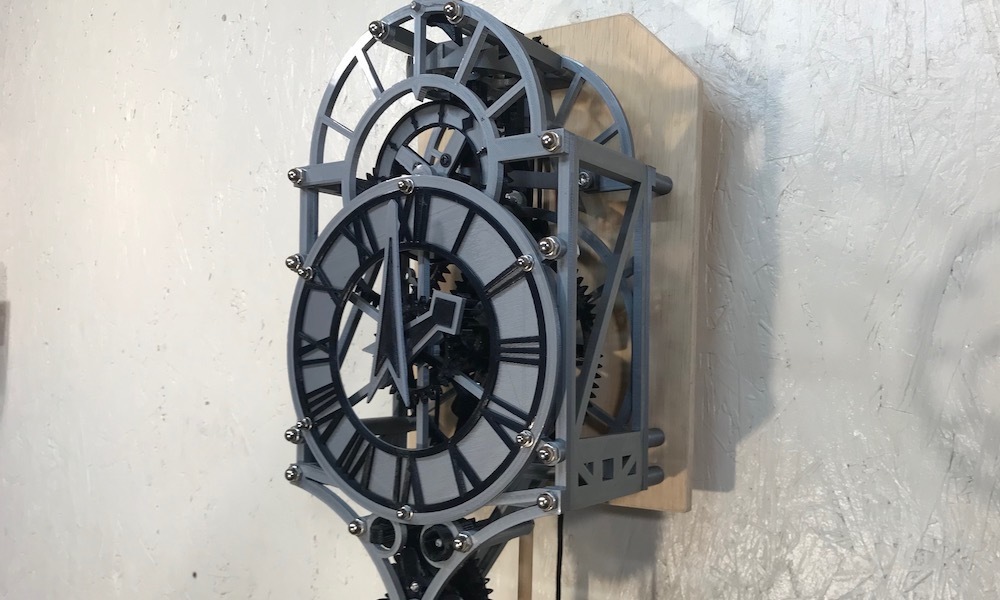

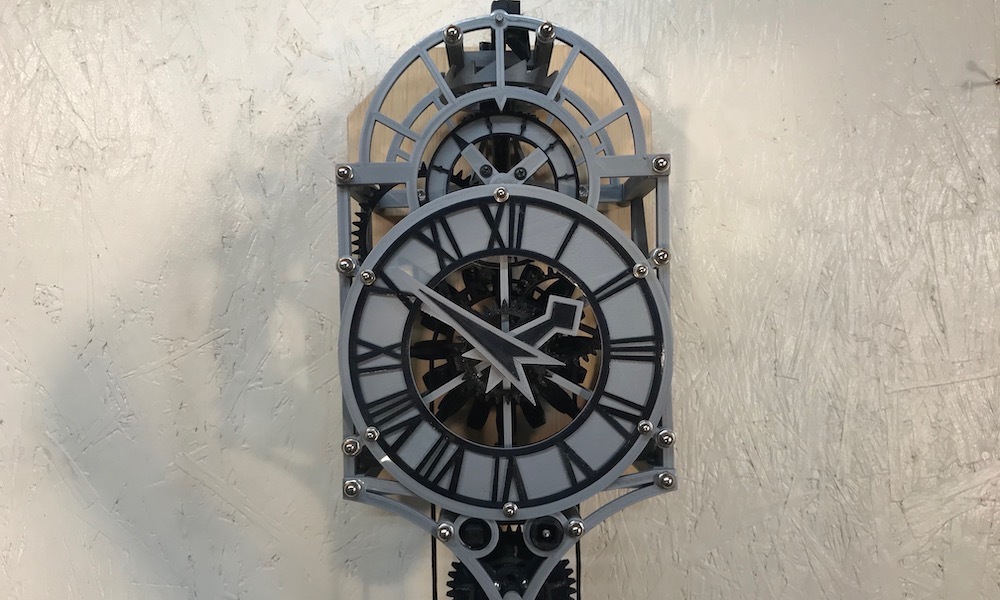

Hice y construí este reloj que puedes ver aquí:
Vea el video de construcción aquí:
Sintoniza el video:
El diseño original que se puede encontrar aquí:
https://babel.hathitrust.org/cgi/pt?id=coo.31924030707909&view=2up&seq=22
Es un invento de Christian Huygens, hecho en 1656.
Es el primero en usar fórmulas matemáticas para describir las leyes de la física del reloj y su péndulo
Aprenda más sobre él en la wikipedia
https://en.wikipedia.org/wiki/Christiaan_Huygens
Nota: subió algunos archivos nuevos, algunos tenían problemas
Añadió la polea tensora y el soporte
Hazme saber si se encuentra algún problema
lista de hardware:
8 barras de M6 x 150 mm
12 x M6 nueces de bellota
14 x m6 tuercas
3 x M6 x 16 (marco trasero, cuerda de péndulo)
2 x M6 x 20 (cara)
2 x M6 x 65 (marco de rebobinado)
6 x M4 nueces de bellota
18 x M4 nueces
10 tornillos M4 x 20 (paletas de anclaje, polea principal, polea de rebobinado)
3 tornillos M4 x 30 (rueda de escape)
4 x m4 x 10 tornillos (segunda cara)
4 x M4 x 12 tornillos (cara)
2 x M4 x 8 tornillos (cara)
Ejes: Varillas de 3/16 o 5 mm
1 x 125 mm (principal)
1 x110 mm (péndulo)
2 x 100 (segundo y medio)
1 x 90 mm (rueda de escape)
1 x 60 mm (polea de rebobinado)
2 x 55 mm (rebobinar)
1 x 35 mm (marcha de la hora)
4 x 22 mm (poleas de peso)
1x 20 mm (péndulo)
Bujes:
Manguitos de compresión de 3/16 (suministro de fontanería)
o
Tubo de latón de 5/7 mm
Contrachapado en la parte posterior
2 piezas 1/4 o 6 mm x 300 mm x 220 mm
misc:
cordón de paracaídas

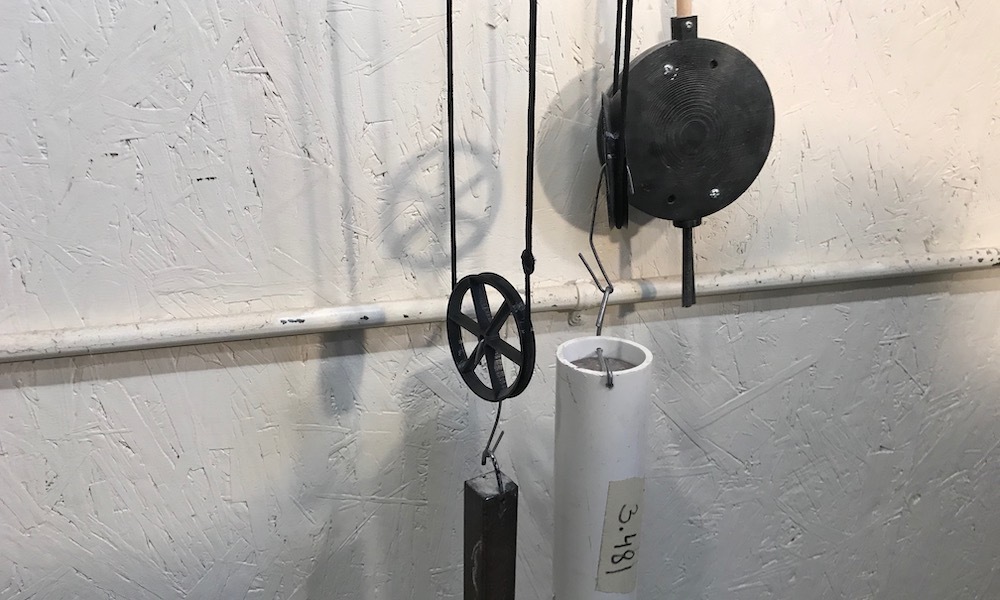

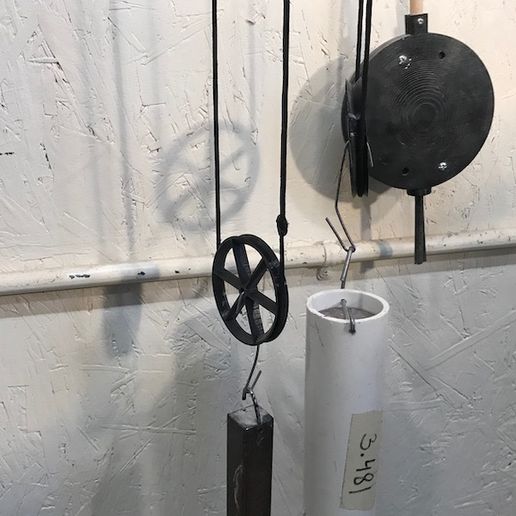

pesos: principal 3,5 kg, secundario: 850 g o más según sea necesario
el lubricante seco puede ayudar
Parámetros de impresión 3D
Impreso en PLA
0,2 mm
El tamaño máximo de las partes será de 200x200 mm.
30 a 50 horas para imprimir todas las partes
Información sobre el 3D archive
-
Formato de diseño 3D: 3MF y STL Detalles del fichero Cerrar
- bellGear.stl
- block.stl
- escapeArm.stl
- escapeFrameLow.stl
- escapeFrameTop.stl

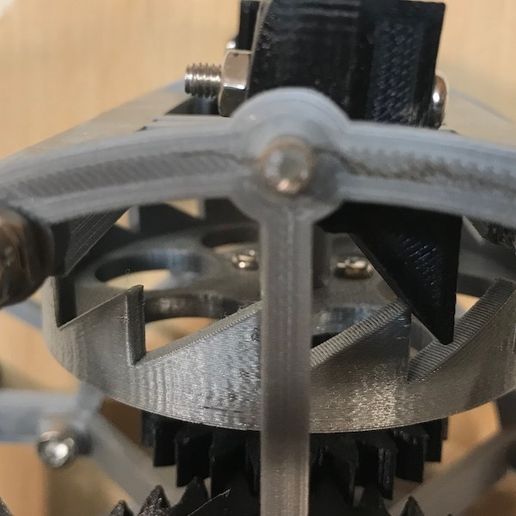

- escapePallet.stl
- escapeSpacer.stl
- escapeWheel.stl
- faceBack.stl
- faceBracket.stl
- faceRing.stl
- faceRoman.stl
- frameLeft.stl
- frameRight.stl
- frontTopFrame.stl
- gear10.stl
- gear24.stl
- gear32.stl
- gear48_8.stl
- gearHour30.stl
- handHour.stl
- handHourInsert.stl
- handMin.stl
- handMinInsert.stl
- isoGuideL.stl
- isoGuideR.stl
- mainFrameBack2.stl
- mainFrameFront2.stl
- mainGear8.stl
- mainGear80.stl
- mainPulleyA.stl
- mainPulleyB.stl
- pendulBack.stl
- pendulFront.stl
- pendulTop.stl
- rewindBackFrame.stl
- rewindCrank.stl
- rewindFrontFrame.stl
- rewindGear39.stl
- rewindGear8.stl
- rewindMiddleFrame.stl
- rewindPulleyHalf.stl
- rewindRatchet.stl
- screwNuts.stl
- screwShort.stl
- secondFaceBack.3mf
- secondFaceBack.stl
- secondFaceFront.stl
- secondFaceHold.stl
- spacers.stl
- tensionPulley.stl
- tensionPulleyBracket.stl
- topFrameBack.stl
- Última actualización: 2020-11-18 00:02
- Fecha de publicación: 2020-03-22 04:02
