Petling Arduino case geocaching (hangman and derivative) / Boite geocaching pour arduino et Petling (pendu et autres)

?
Creation quality: 5.0/5 (1 vote)
Evaluation of members on the printability, utility, level of detail, etc.

Designer

3D model description

https://youtu.be/gqMGM-Wltzg
Faire une pause lors de l’impression pour insertion des écrous M5 du couvercle
edit 20/10/19 :
ajout du fichier fritzing contenant le code du pendu :
¤ajout du choix des mots parmi 4 langues différentes (possibilité d'en rajouter d'autres avant saturation de la mémoire de l'arduino)
¤60 mots différents par langue (possibilité d'en rajouter d'autres avant saturation de la mémoire de l'arduino)
¤alimentation par pile 9v ou par powerbank (avec anti-veille de la powerbank)
¤lecture de la tension d'alimentation en continu (pour affichage d'un message en cas de batterie faible, compatible avec Nano (broche A7) et Uno (broche A3))
¤choix du type de cache (ouverture par servo, affichage code cadenas, affichage coordonnées)
¤cache personnalisable suivant le nom de l'owner et le numéro de GC.
¤verrouillage du programme 1 minute en cas d'erreur sur le mot (et mémorisation du verrouillage dans l’EEPROM pour éviter une réinitialisation par enlèvement de l'alimentation)

Pause when printing to insert the lid M5 nuts
edit 20/10/19:
add the fritzing file containing the hangman code :
¤Addition of the choice of the words among 4 different languages ​​(possibility to add others before saturation of the memory of the arduino)
¤60 different words per language (possibility to add others before saturation of the memory of the arduino)
¤ 9v battery or powerbank power supply (with anti-powerbank watch)
Deplaying of the supply voltage continuously (for displaying a message in case of low battery, compatible with Nano (pin A7) and Uno (pin A3))
Duchoice type selection (servo opening, padlock code display, coordinate display)
¤cache customizable according to the name of the owner and the number of GC.
1 minute program lock in case of error on the word (and lock in the EEPROM to avoid reset by power supply)

Matériel nécessaire pour le pendu / equipment needed for the hangman's game :
4 vis BTR M5x45 & 4 écrous M5 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 vis BTR M4x20 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 écrou M4 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 ressort : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 servo SG 9 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 petling : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 boitier pile 9 V : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 arduino uno : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR or 1 arduino nano : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
https://sparks.gogo.co.nz/ch340.html
1 KY-040 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 LCD IIC 1602 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
2 Mosfet : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
2 résistances 10k + 4.7k + 1k : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 résistance 10 3W :https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
6 diode 1N4007 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 7805 : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR
1 condensateur 1u + 10u : https://www.amazon.fr/Queta-Moteur-Voiture-H%C3%A9licopt%C3%A8re-t%C3%A9l%C3%A9commande/dp/B07MPPF5CS/ref=as_li_ss_tl?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=18JML5H99FKW1&keywords=sg90&qid=1571604621&sprefix=sg9,aps,190&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzS1NaU0I1UE1HV0k3JmVuY3J5cHRlZElkPUEwODgxMTQzTktTWkZBSDVIOTNUJmVuY3J5cHRlZEFkSWQ9QTA2MDYyNzJOVVpBRTRMRFJTWUMmd2lkZ2V0TmFtZT1zcF9hdGYmYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl&linkCode=sl1&tag=sthev-21&linkId=25e2f5f575cd8465863621c52b98f524&language=fr_FR

Vous voulez créer des caches créatives ou gadgets caches, rejoignez nous sur :

https://m.facebook.com/groups/536007140110865?ref=share

ou sur :

https://m.facebook.com/groups/301628143601317?ref=share

You want to create creative gadgets caches, join us on:

https://m.facebook.com/groups/536007140110865?ref=share

Or on :

https://m.facebook.com/groups/301628143601317?ref=share


3D printing settings

-

3D printer file information

  • Design number: 406471
  • 3D design format: STL Folder details Close
    • Ky040_40mm.stl

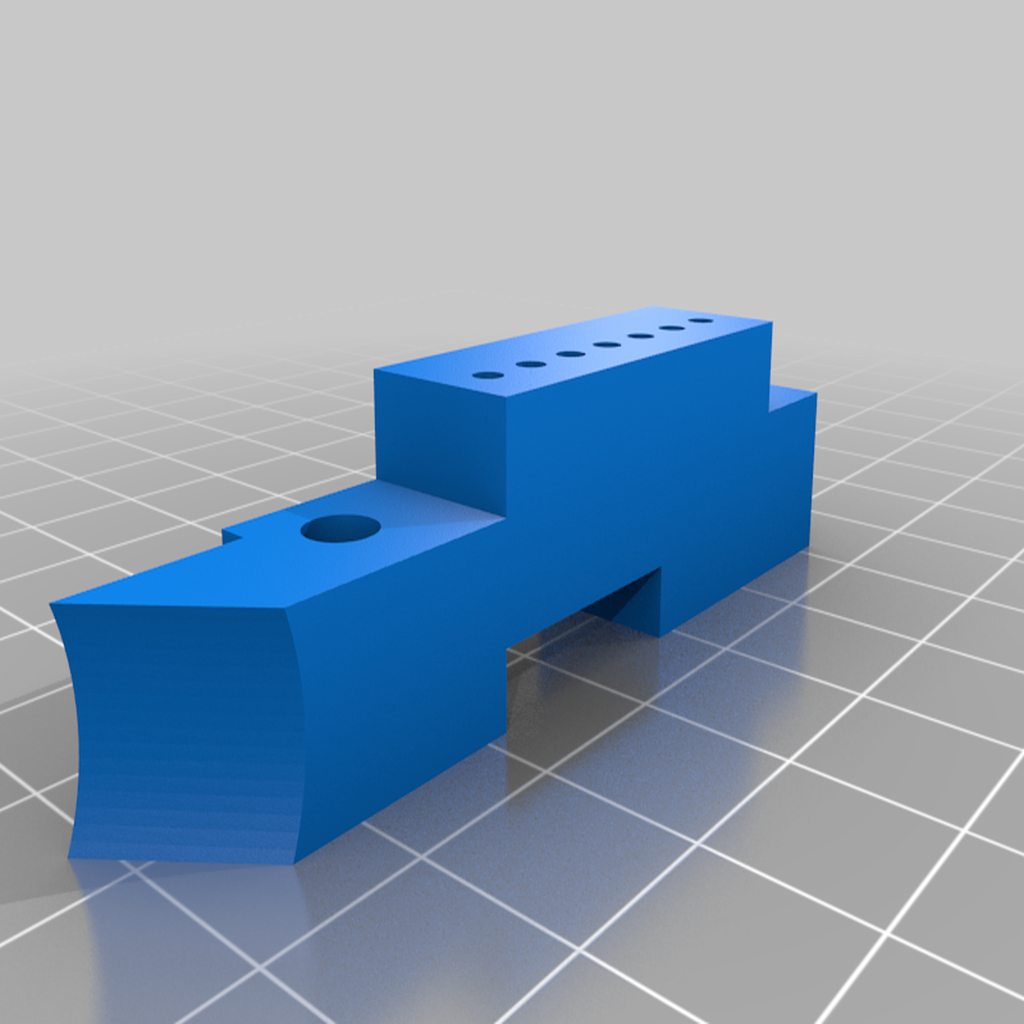

    • Loquet_PET.stl
    • boite_GC_nichoir_V_1_3.stl
    • geocaching_PET_USB_couvercle.stl
    • geocaching_PET_USB_crochet.stl

    Learn more about the formats

  • Publication date: 2021-04-20 at 00:47
    ?
    Published to Thingiverse on: 2019-02-18 at 11:04

License

CC BY-NC-SA - Attribution - Non commercial - Share alike
