Stroj na lisování mezistěn 39*24

?
Creation's quality: 5.0/5 (4 votes)
Evaluation of members on the printability, utility, level of detail, etc.
  • 4.5k views
  • 24 likes
  • 170 downloads

3D model description

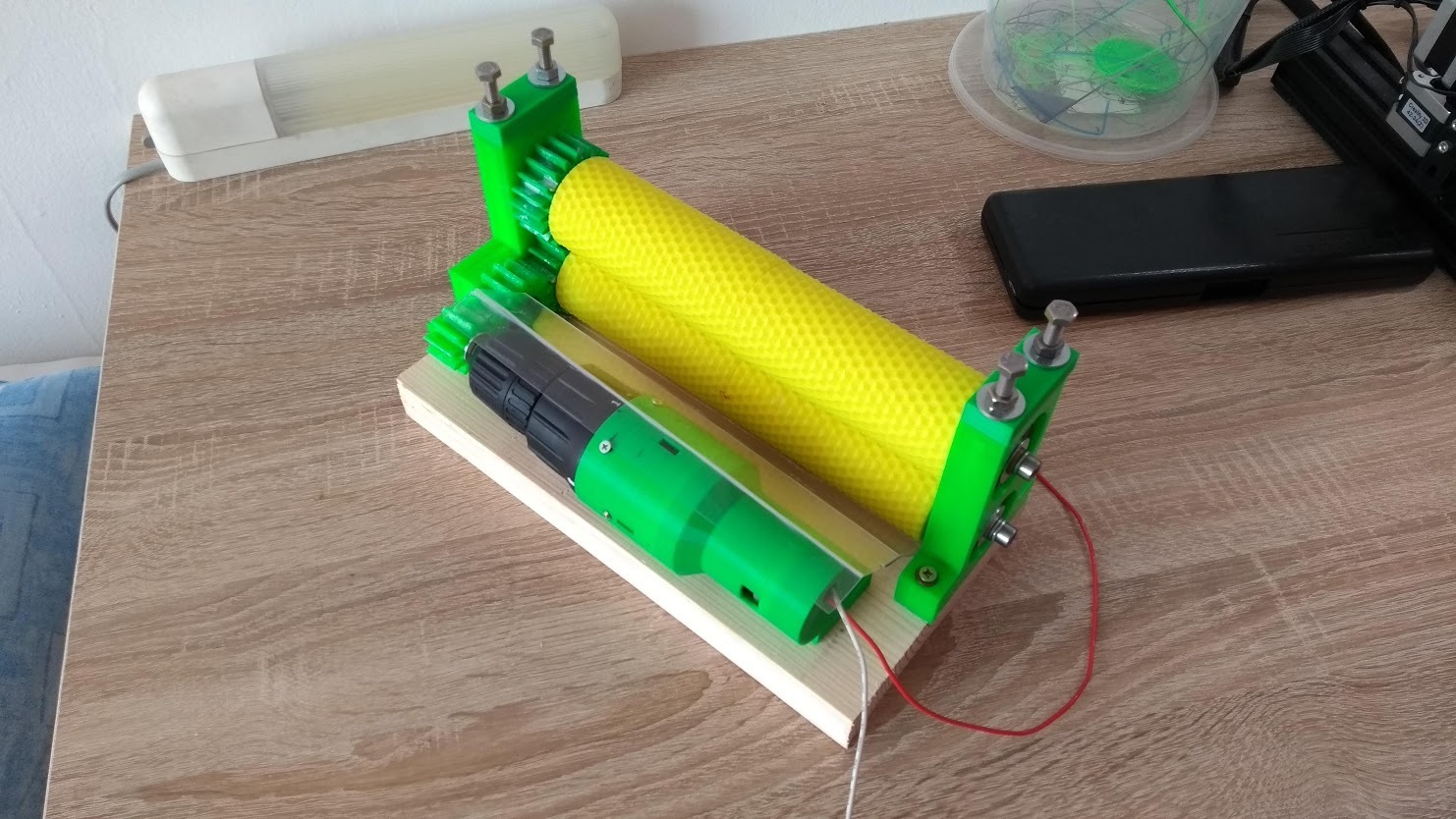

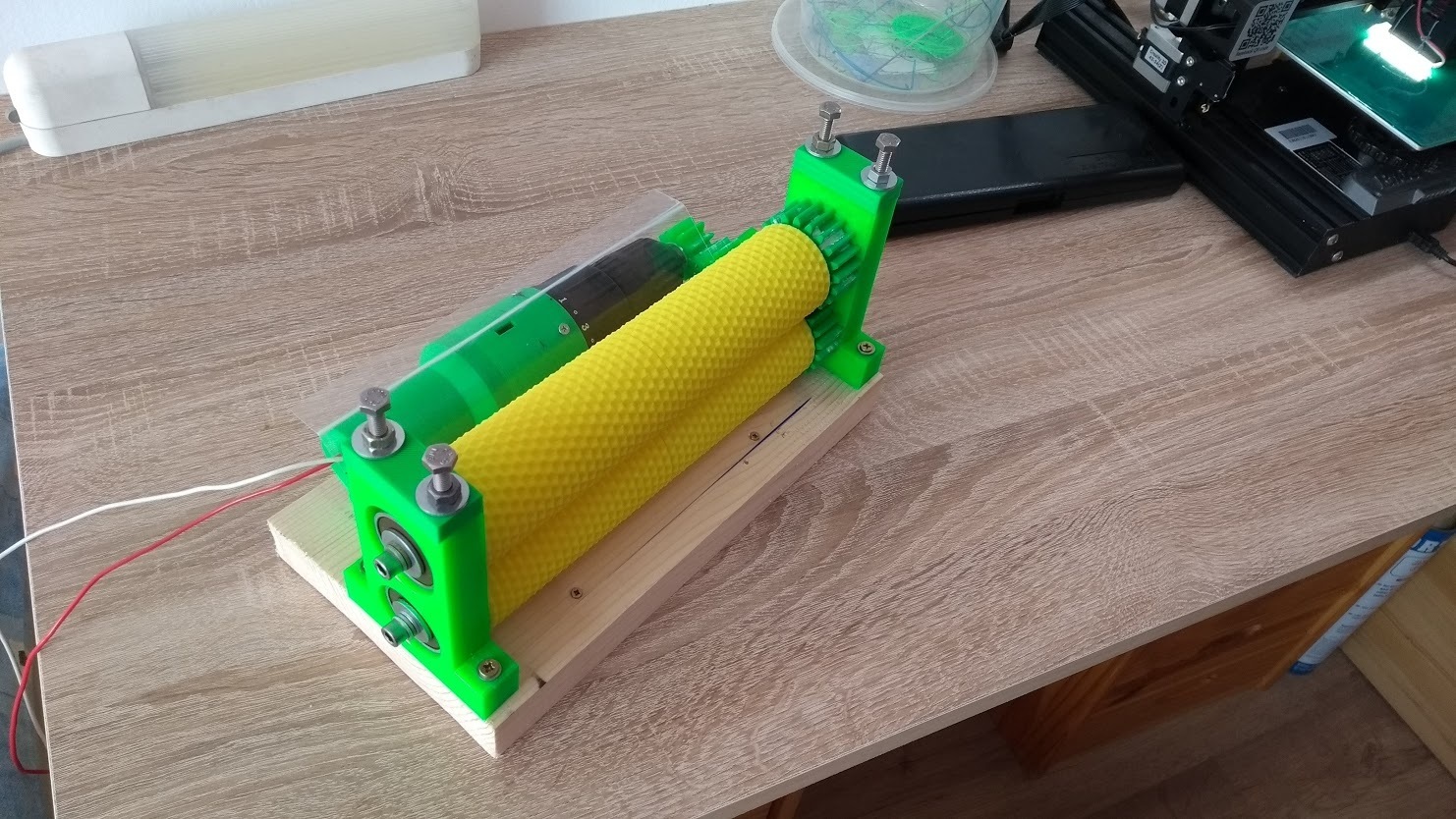

Stroj na lisování mezistěn, 5,3mm buňky, velikost 21,5cm, pohon ze staré akuvrtačky. Použitá ložiska 4 kusy 6301 2RS a 1 kus 6000 2RS. Kryt na vrtačku si musíte vymodelovat, podle toho jaký pohon to je. Tento je z Parkside dvourychlostní, nastaveno na pomalou rychlost a jede to na 3-4V. Při tisku domečků se musí nastavit výška 16,8mm a vložit matky M6 a pokračovat v tisku do plné výšky 20mm. Slicováno prusaslic3r. Tyče jsou 4hran osoustružené na koncích 12mm a závity M6 na přidržení ložisek. Mezi 1.válcem a 20A podložku a mezi domečkem a 2.válcem podložku. To je z důvodu, aby mezistěna byla posunutá o 2,65mm do boku. Taktéž je posun i na náběhových ozubených kolech o 9 stupňů, aby se buňky překrývaly. Proto A a B.
Nad domečkama je přítlačný kus se šrouby a uprostřed pružina na přítlak ložiska v rybyně.
Postup:
Překližka 5mm 37x21 namočit do vody a nechat den. Rozehřát vosk a překližku 3-4x ponořit do vosku. Oříznout a sloupnout z překližky a dát mezi válce. Teplota plátku vosku bude asi 35-40 stupňů. Vyleze mezistěna, kterou už ani nemusíme upravovat. Hodně zdaru.


3D printing settings

PLA 215/60, 0,4 tryska vrstva 0,2

3D printer file information

  • 3D design format: STL Folder details Close
    • 10A.stl
    • 20A.stl
    • 20B.stl
    • Domecek2.stl
    • Domeček1.stl
    • Podložka (1).stl
    • Pohon10A.stl
    • Válec včely 5_3mm_220mm.stl
    • pritlak.stl

    Learn more about the formats

  • Last update: 2020/03/25 at 15:48
  • Publication date: 2020/03/17 at 20:54

Tags

Creator

Issue with this design? Report a problem

Best sellers of the category Tools


Add a comment

7 comments

Ložisko má být 608 RS 1 kus má průměr 22mm místo chybně uvedeného ložiska 6000 RS i přes to se musí díra v ozubeném kole upravít, je větší o 0,5mm.Nevím co vedlo konstruktera tohoto strojku udělat hřídele ze čtyřhranu 13mm,ten se musí pracně vyrábět,vždyť to mohlo být ze šestihranu toho se válí všude dost a jen by se stočíly konce na průměr 14mm.Podložky na posunutí válců vůči sobě mohly být vytištěny jako osazení válců.Pokud nekdo chcete výkres hřídelí můžu poslat napište do komentu e- mail .

  • 1 like

Ahoj, prosil bych o zaslání výkresů. Předem moc děkuji. Luboš-
lubos.ter@seznam.cz

Super děkuju ušetřeno hodně peněz.. :-)

Ložisko 6000 2RS nepasuje do ozubeného kola.Ve výtisku kola je díra 22,5 mm a ložisko má průměr 26 mm.

CURA
Tisk do určité výšky:
• nahoře v liště Extensions -> Post Processing -> Modify G-Code -> Add a script -> Pause at height (BQ Printers) -> Pause height
