SOPORTE VARILLAS, TENSOR CORREA, ANCLAJE CORREA EJE Y, SOPORTE LCD ANET AM8 EN CAMA DE 300X300

?
Creation's quality: 5.0/5 (1 vote)
Evaluation of members on the printability, utility, level of detail, etc.
  • 1.3k views
  • 4 likes
  • 64 downloads

3D model description

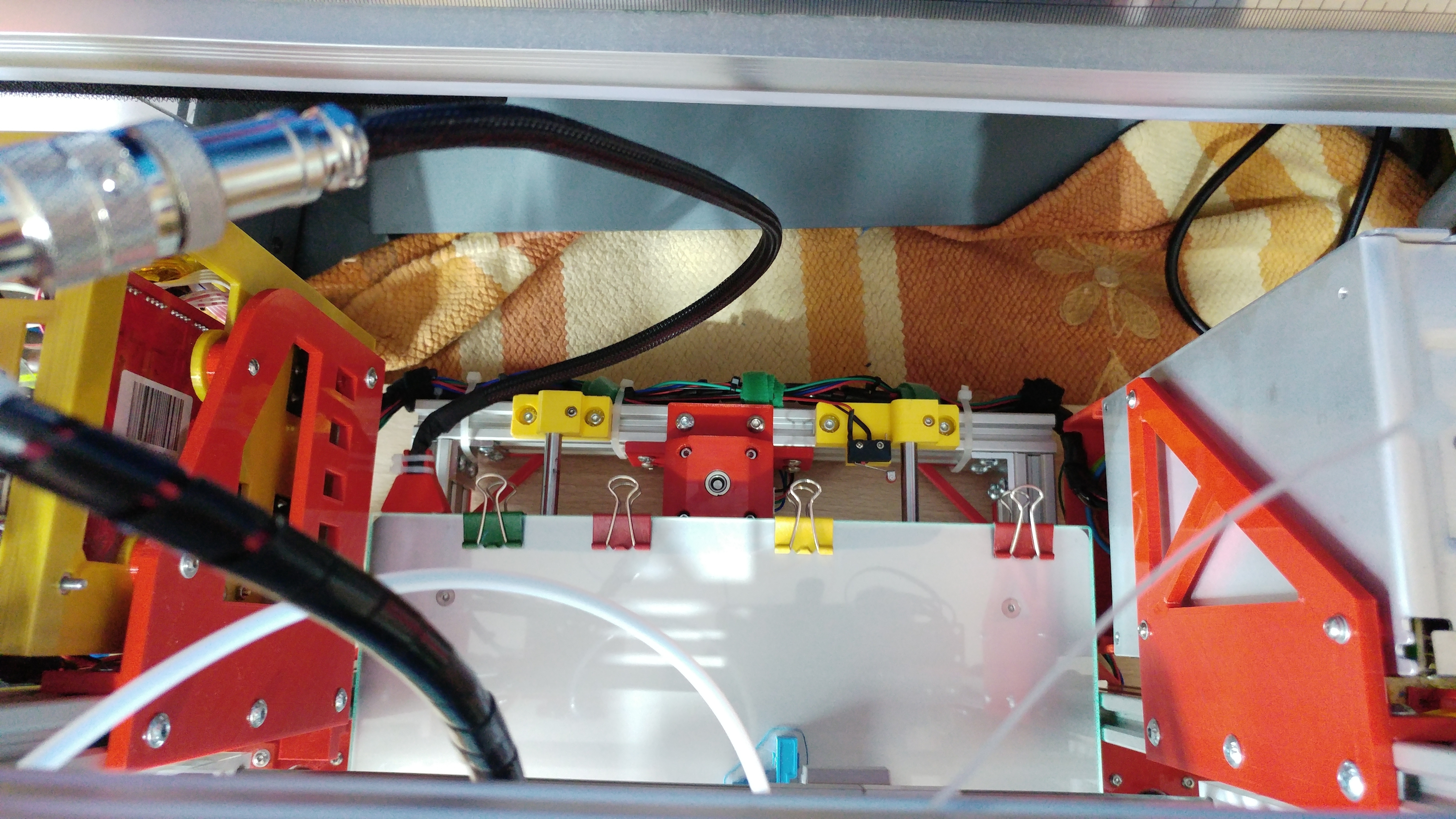

  • He probado a cambiar la cama caliente de la Anet AM8 por una de 300x300, pero conservando la estructura original de la anet AM8 (mismos perfiles), por lo que apenas se gana superficie de impresión en el eje Y y algo más en el eje X (se queda en aproximandamente 260mm), para una mejora real es necesario cambiar la longitud de los 2 perfiles de aluminio del eje Y (al menos unos 160 mm para llegar a aprovechar los 300mm de la superficie de la cama (también es necesario aumentar por tanto las varillas esa misma longitud). También comentar que si no se cambia el firmware de la placa original no se va a poder aprovechar ésta superficie extra.
  • La cama coge algo justa (sobre 5mm por cada lado) pero trabaja correctamente.

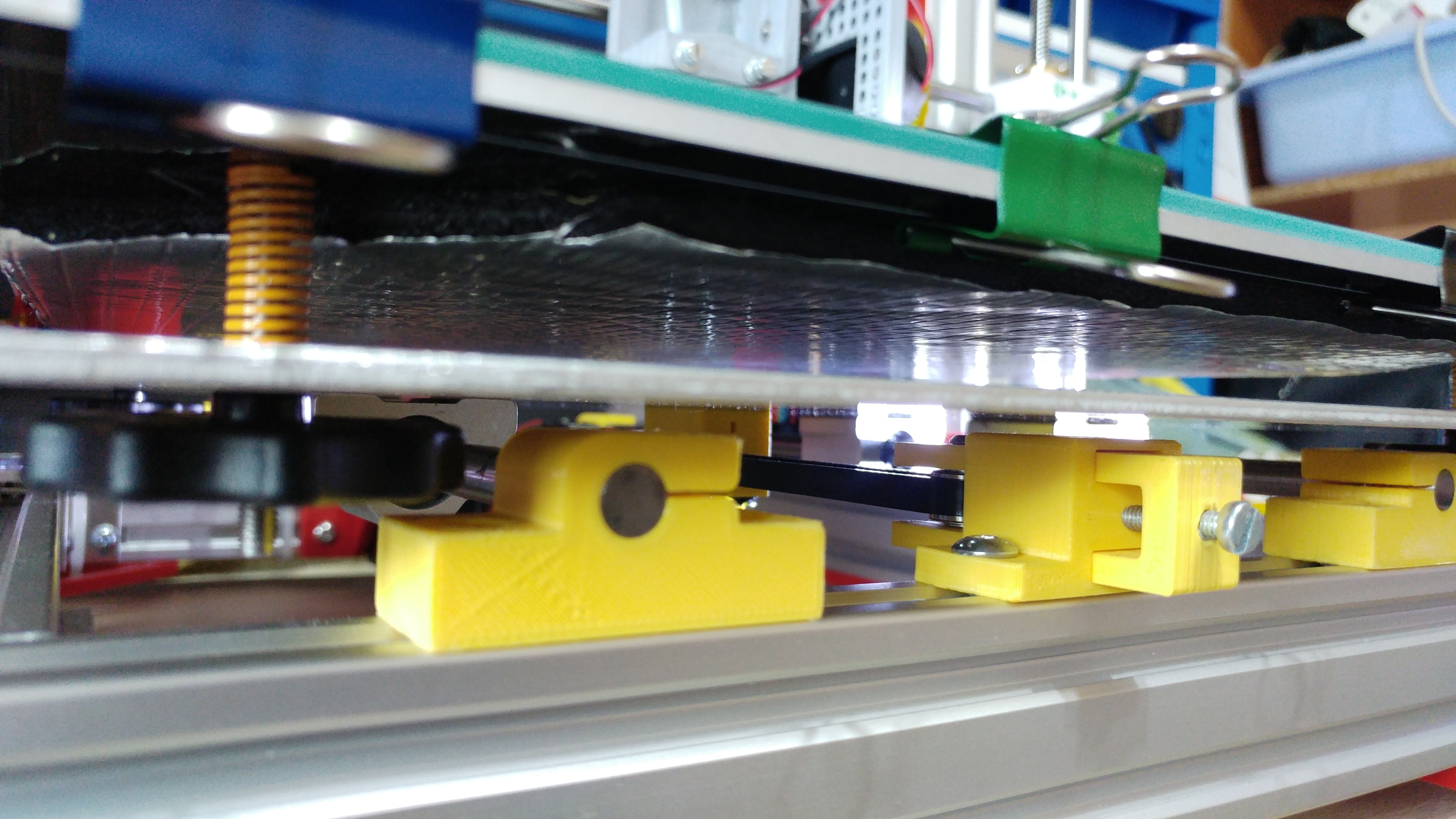

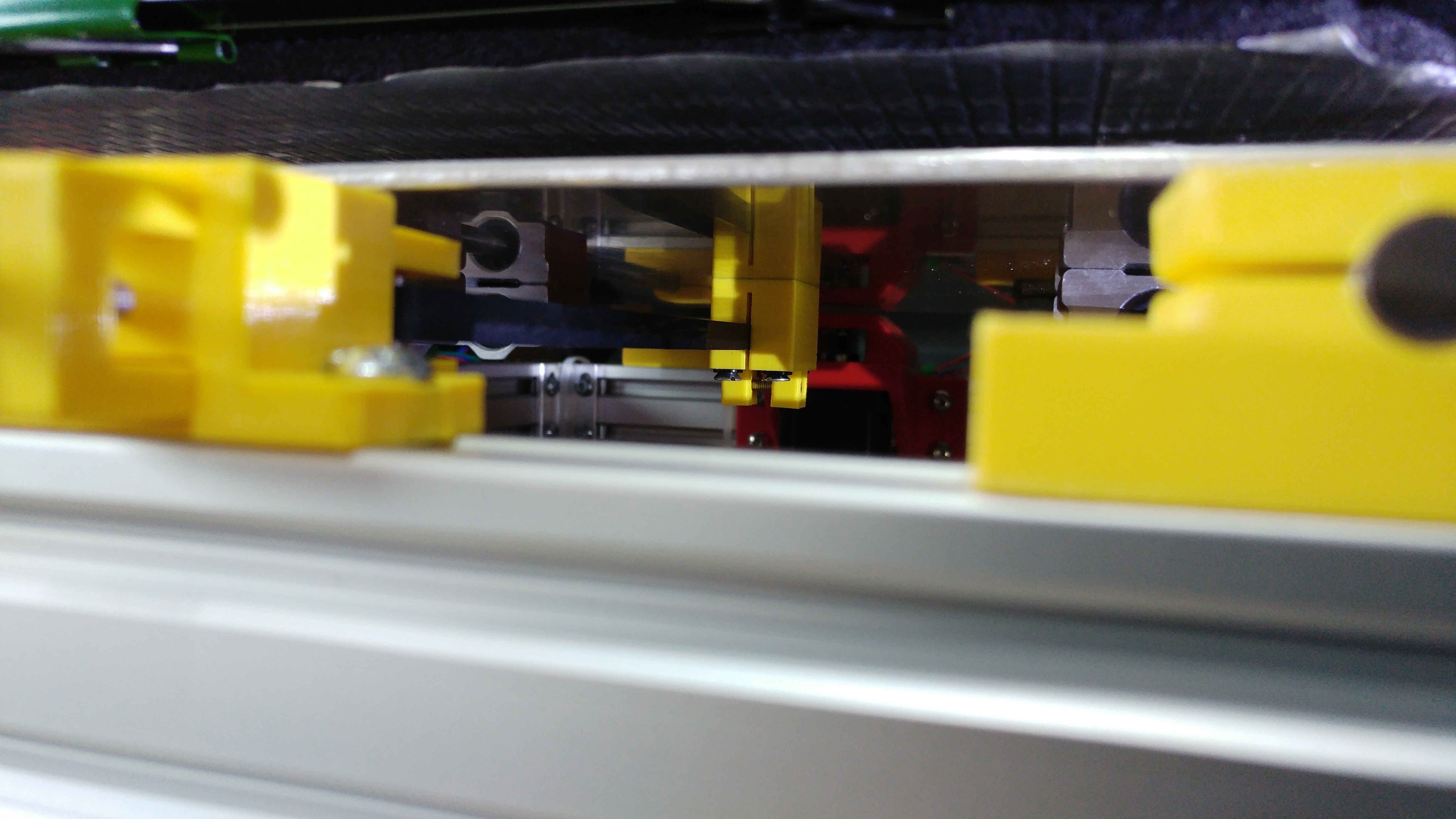

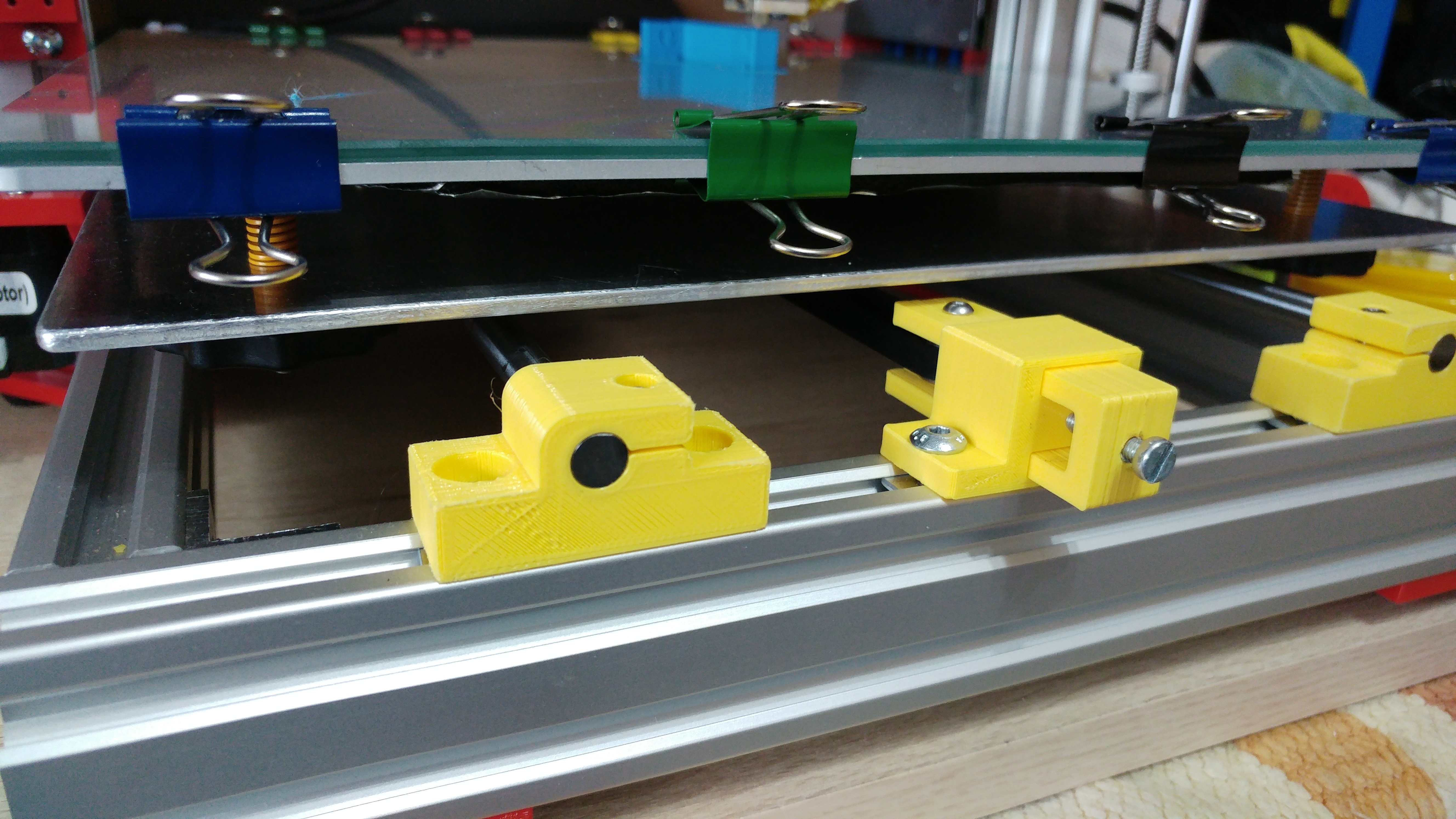

  • Usando las mismas varillas originales del eje Y (de 8mm de grosor) he tenido que modificar las piezas de anclaje o sujeción para poder montar el soporte de motor original de DruckiMCDruck, https://www.thingiverse.com/thing:2970681/files (Nombre del archivo motor-bracket-v1.STL), éstas son 6 mm más altas, con la cabeza del tornillo embutida que las originales de pheneeny (https://www.thingiverse.com/thing:2263216/files) . También es lo mismo para el soporte de varilla en que va incluido el final de carrera del eje Y. Usa los mismos tornillos 5x10 que el original.

  • También he tenido que rebajar algo el tensor de correa eje Y (sólo una de las piezas, la que hace de base) la otra la podéis descargarlo del diseñador original DruckiMCDruck (https://www.thingiverse.com/thing:2970681/files) (Nombre de archivo belt-tensioner-v1).

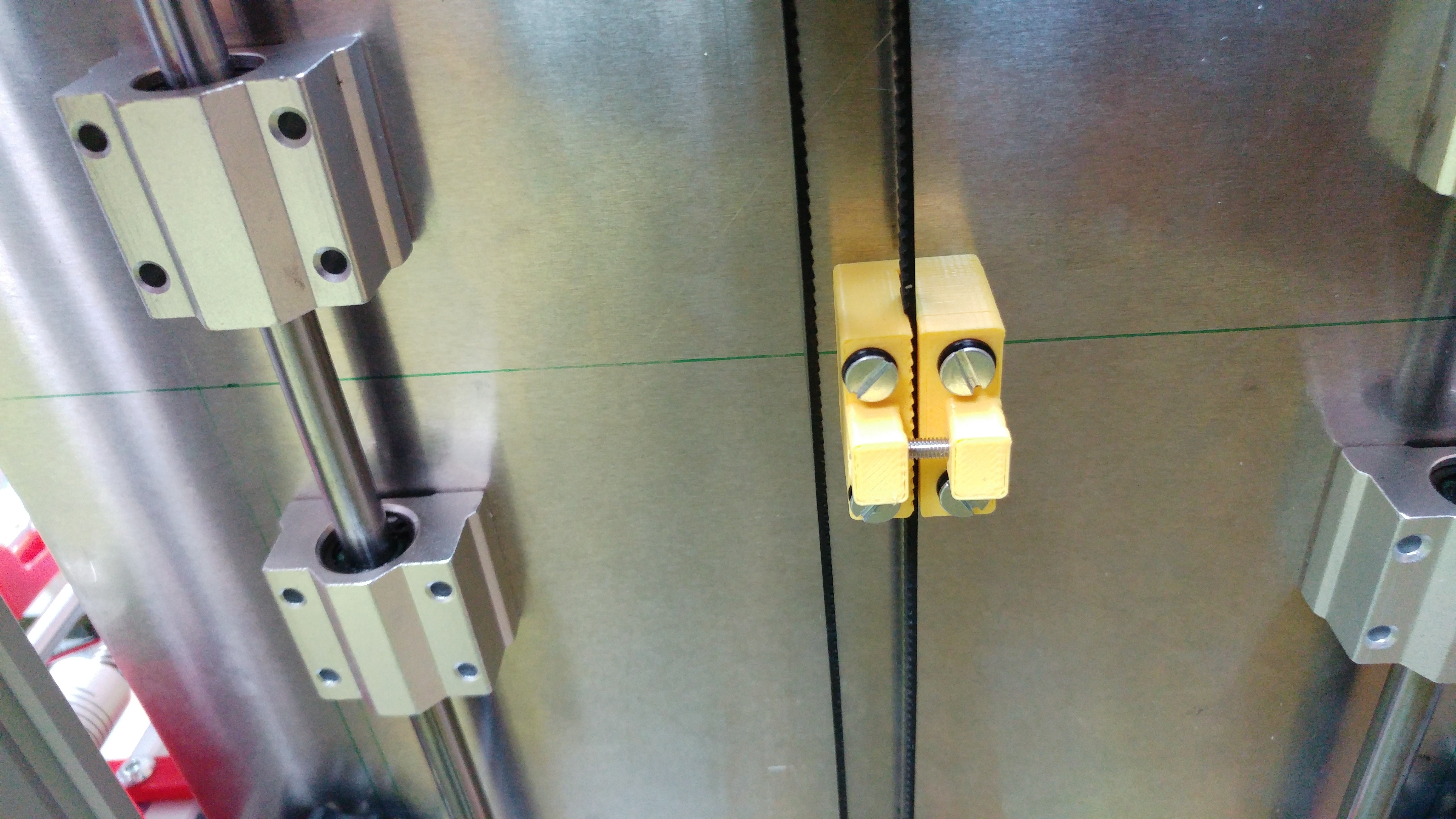

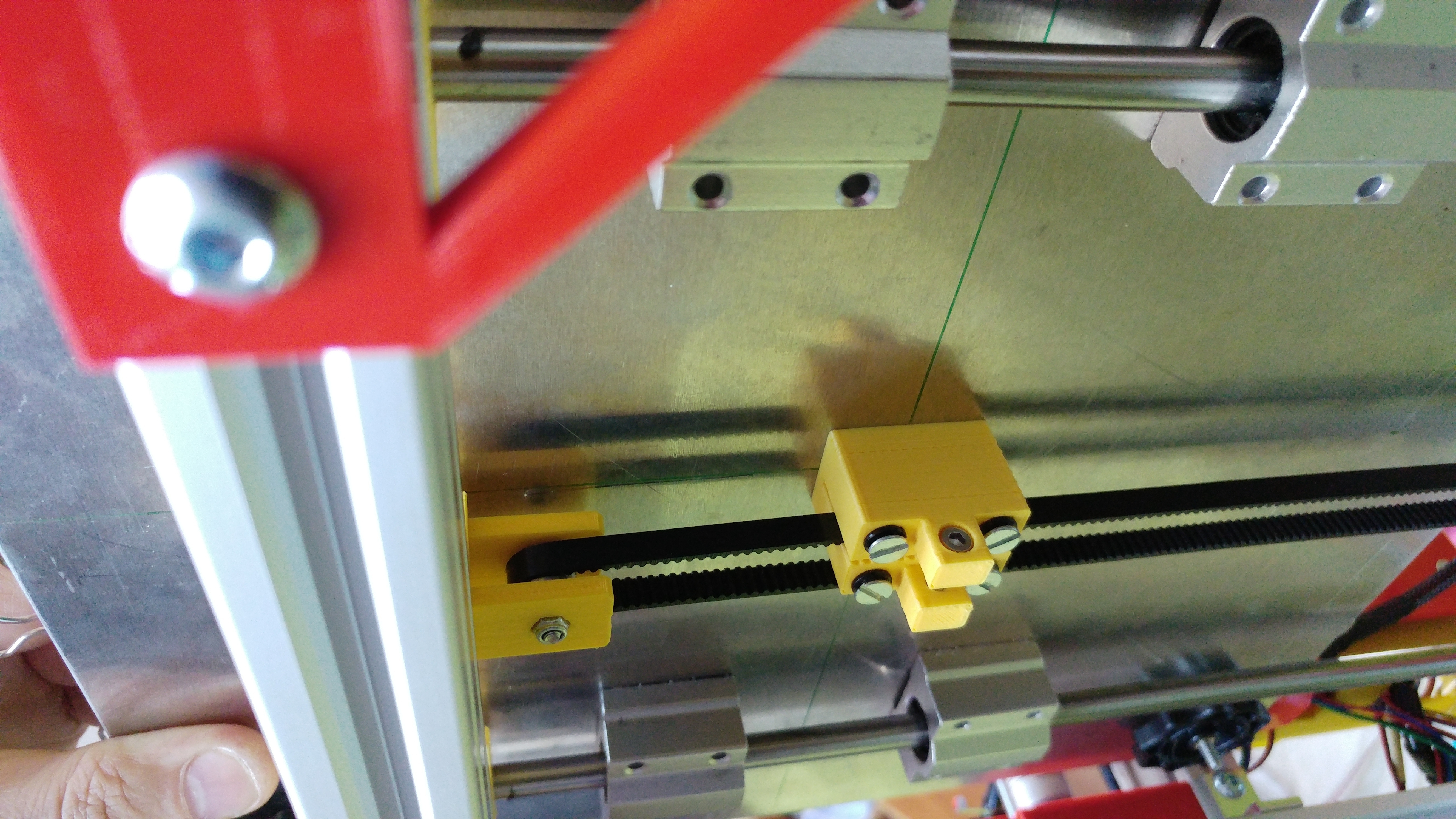

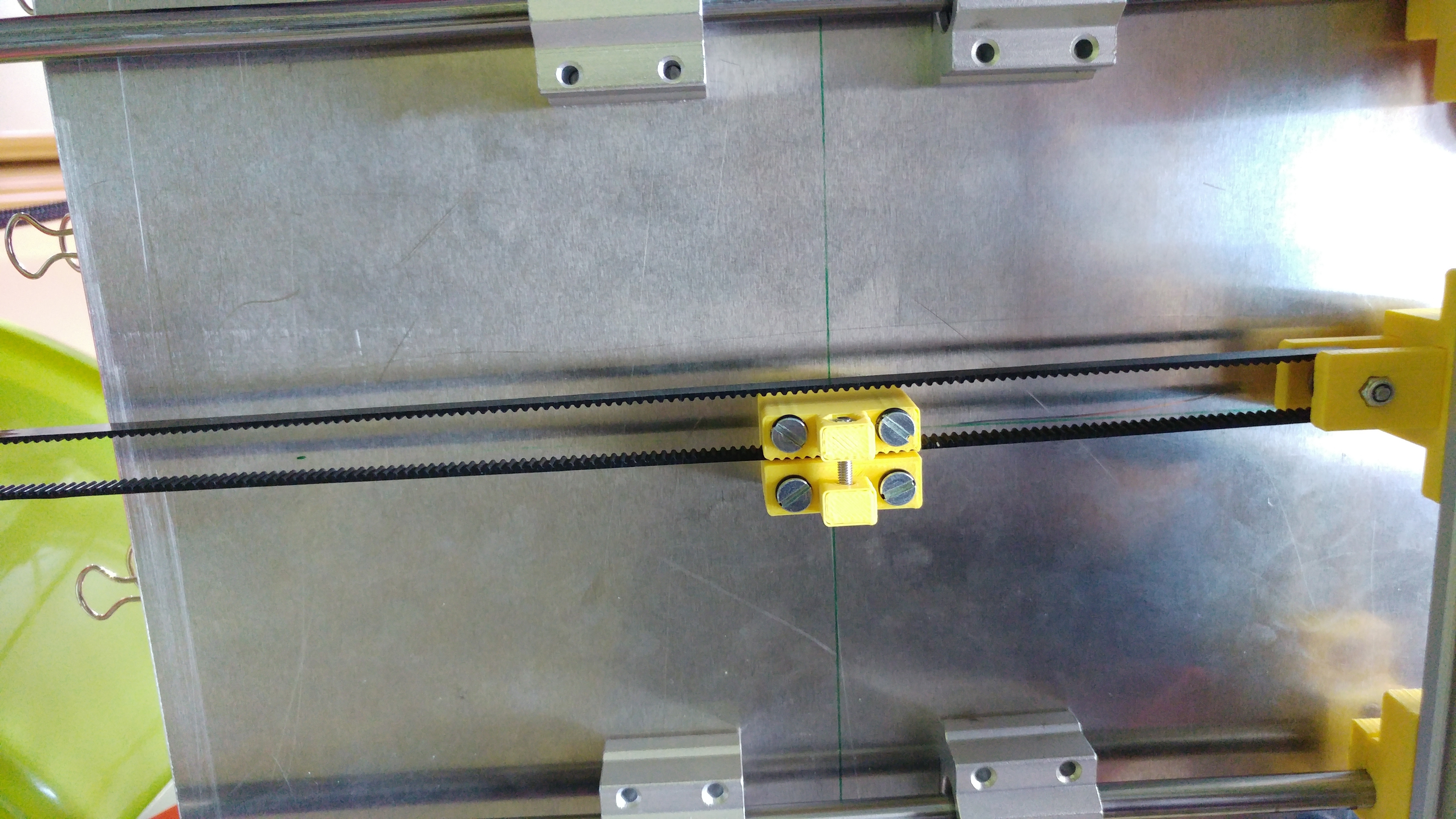

  • También he modificado la pieza que hace de anclaje de la correa del eje Y a la cama caliente, es algo más larga y tiene un tornillo pasante con tuerca para hacer algo de presión (sin pasarse demasiado).

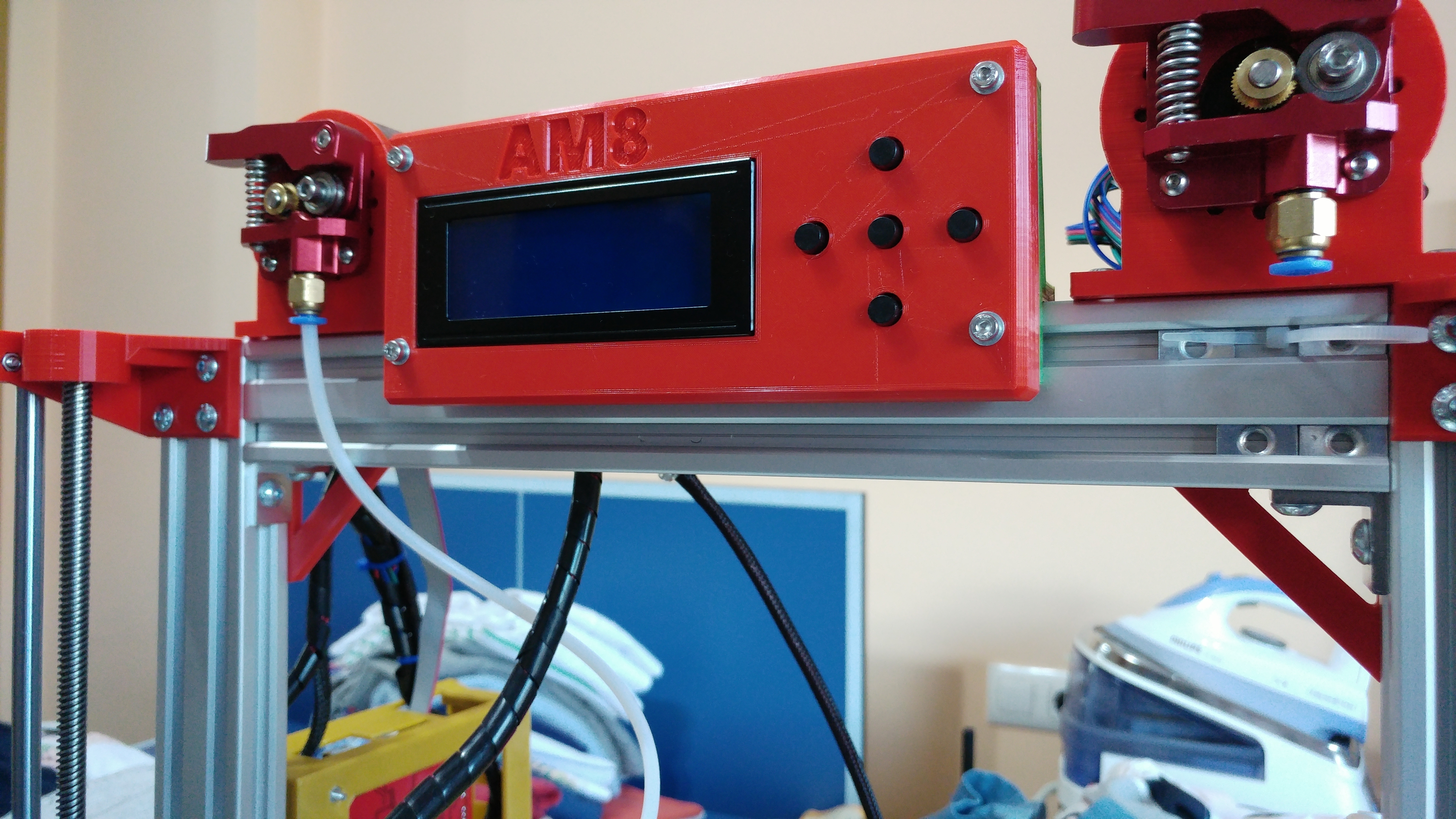

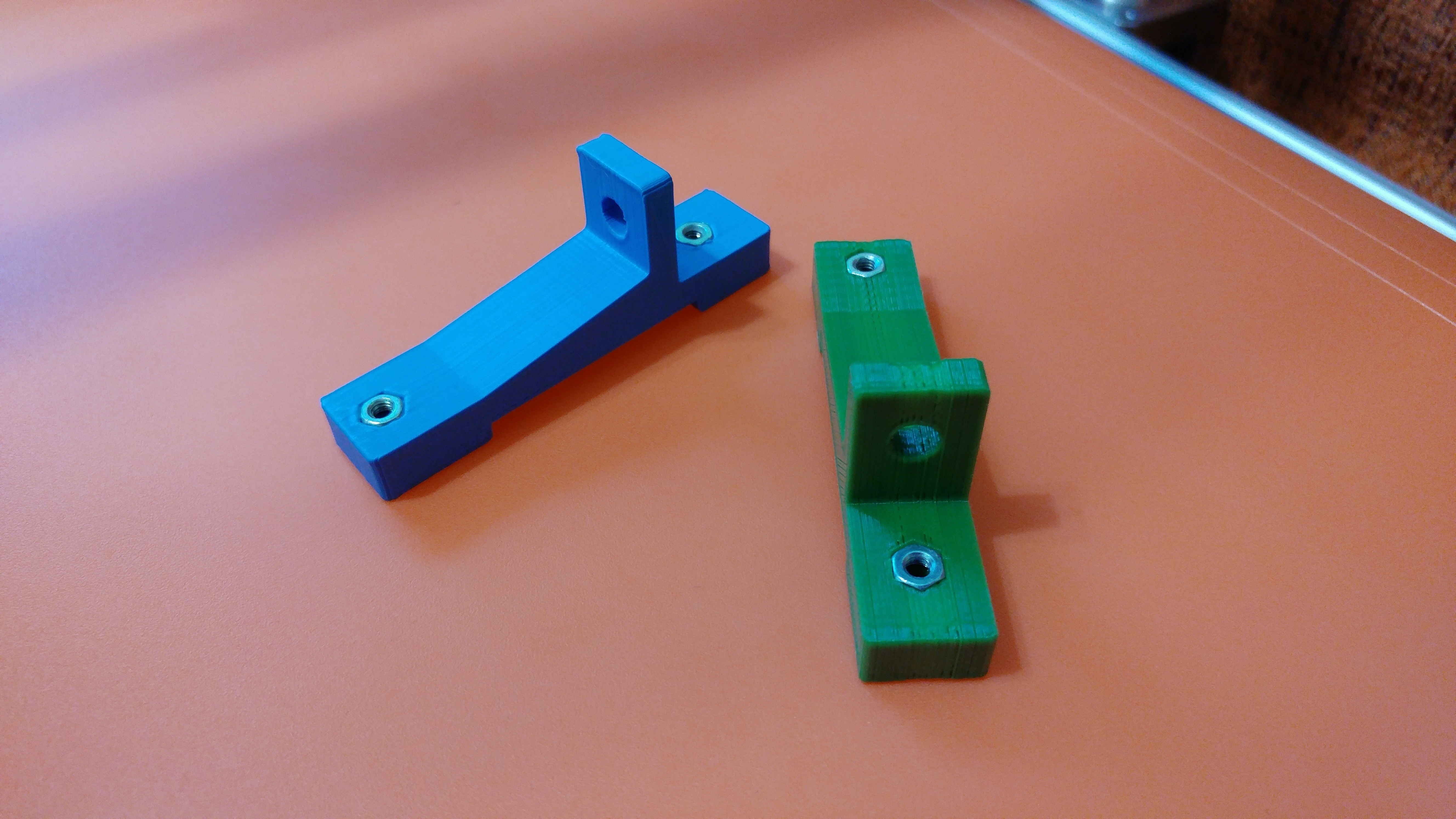

  • Y finalmente he cambiado la ubicación del display (ya que me tropezaba algo con el tensor de correa el eje Y) a la parte superior de la impresora, creando un pieza de soporte en el perfil de aluminio.

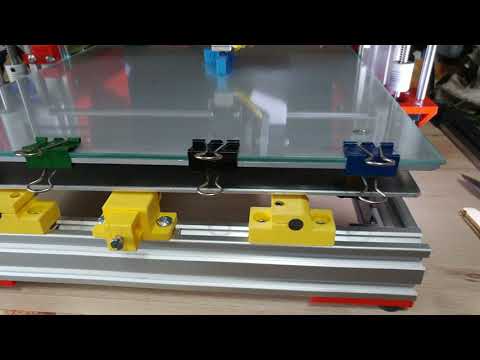

    https://youtu.be/CKS54Op5l3E

  • 3D file format: STL
  • Publication date: 2019/12/30 at 20:44

Tags

Creator

License

CC BY
