Hook / Haken

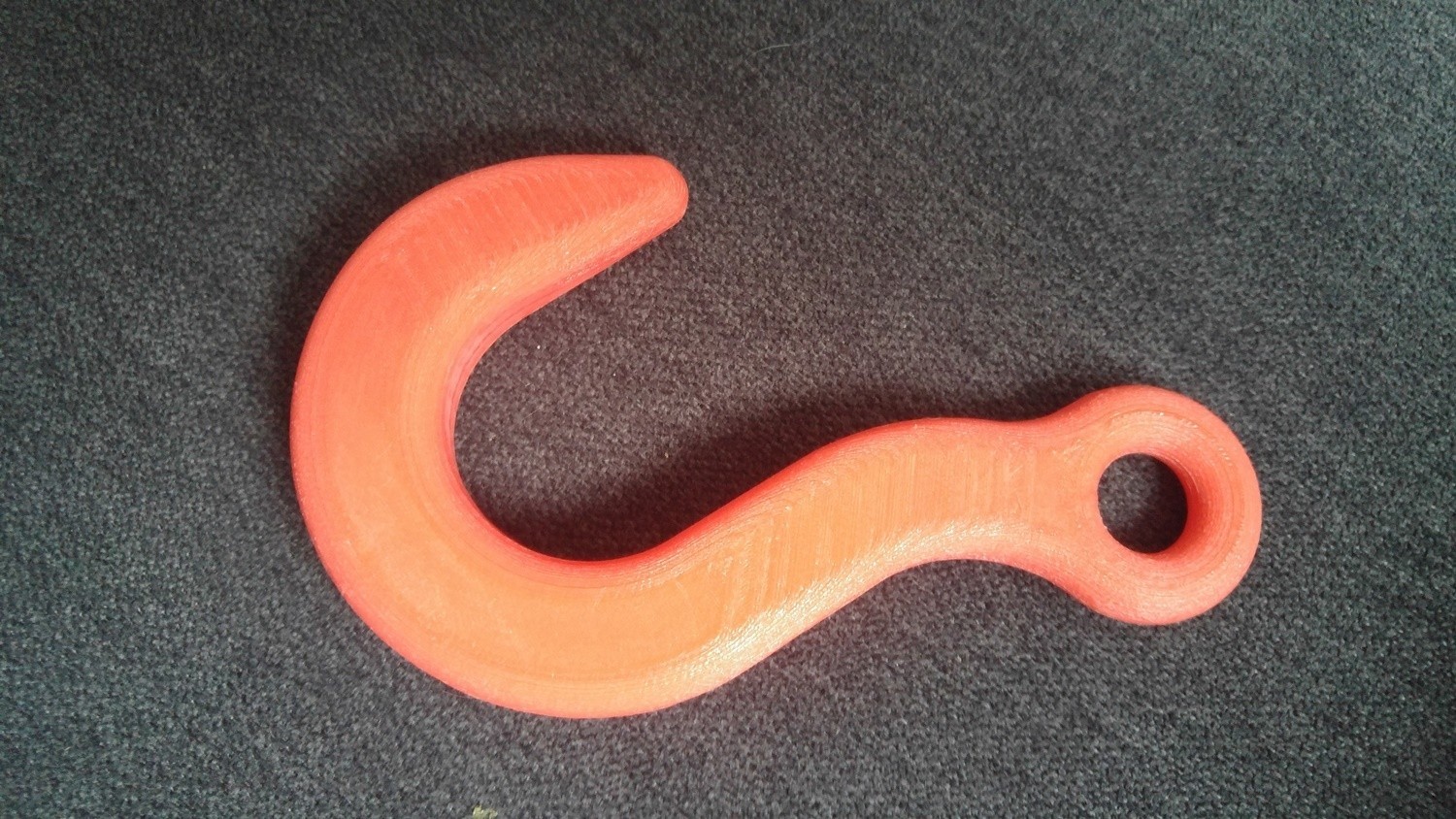

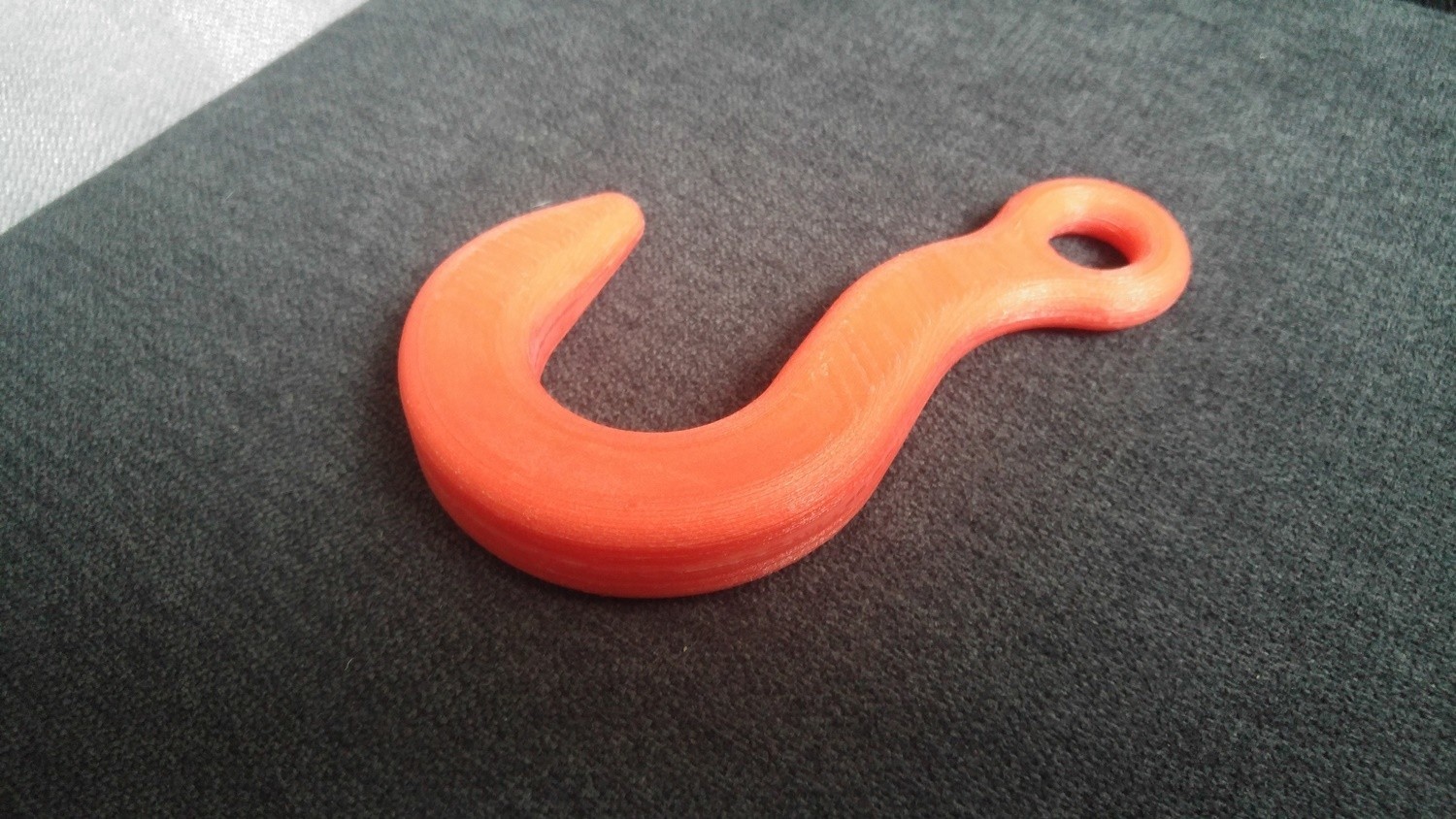

A simple hook. / Ein einfacher Haken.

Total length / Gesamtlänge: 137.5 mm
Diameter hook / Durchmesser Haken: 40 mm

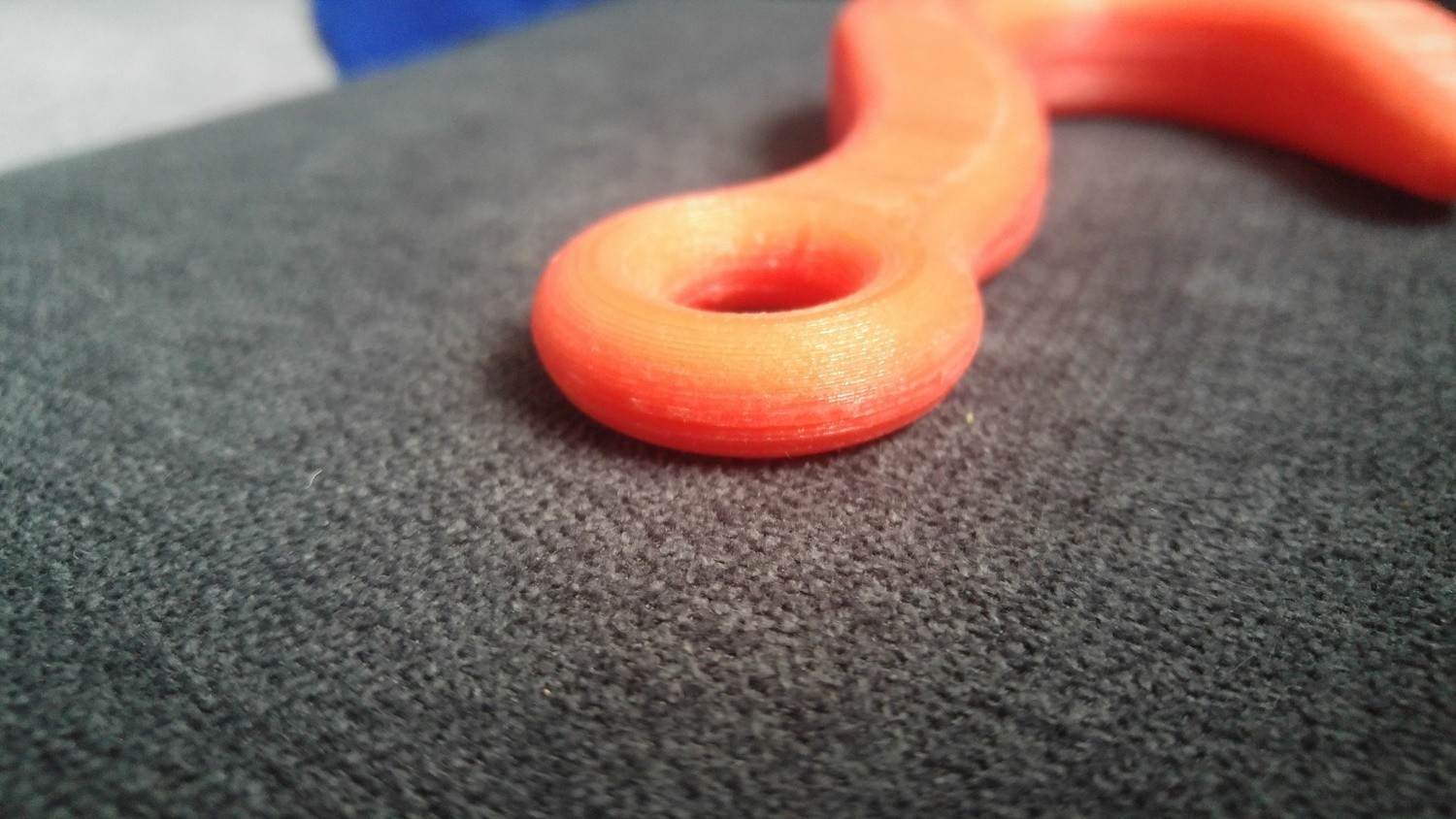

Diameter eyelet / Durchmesser Öse: 15 mm

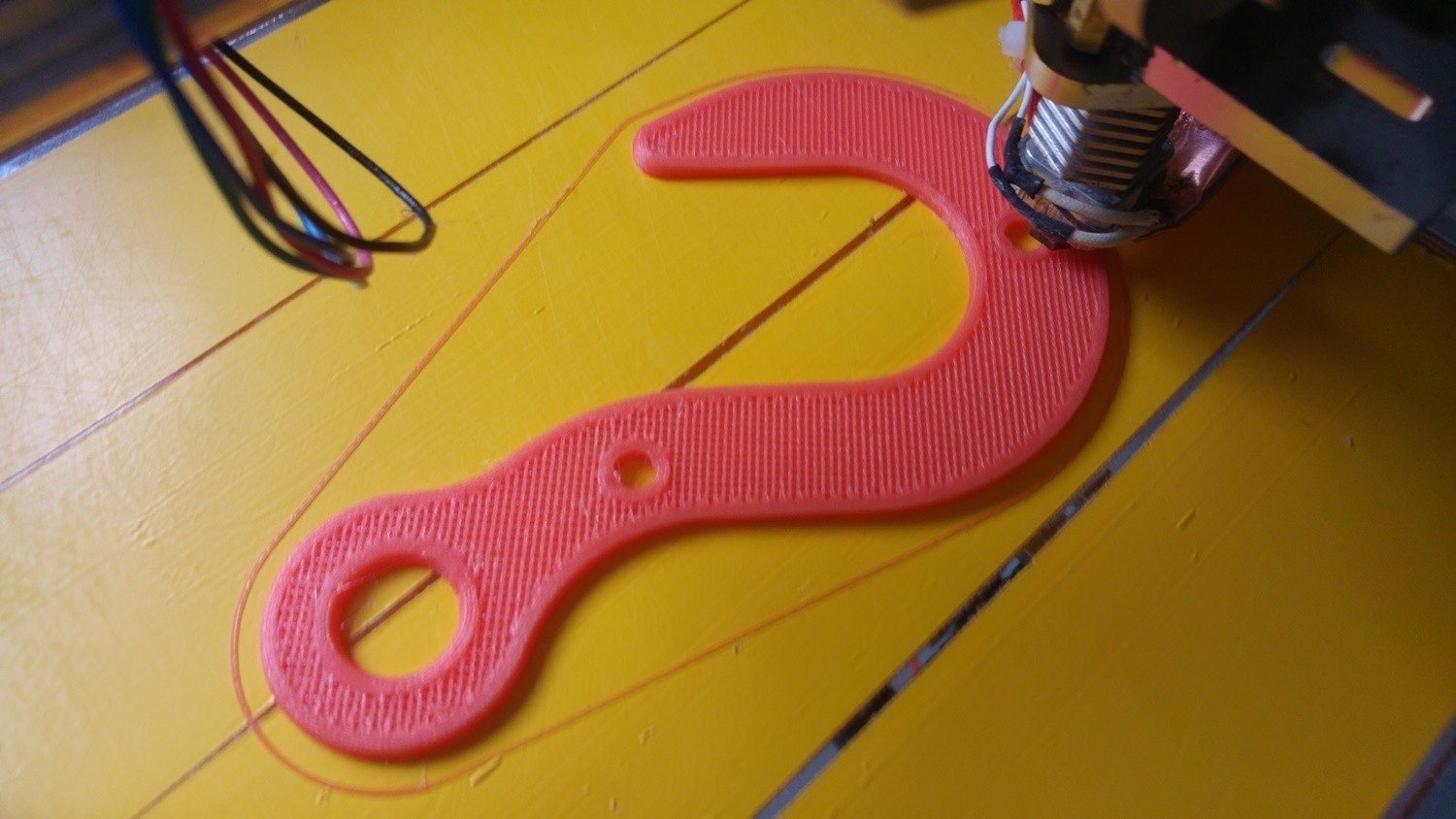

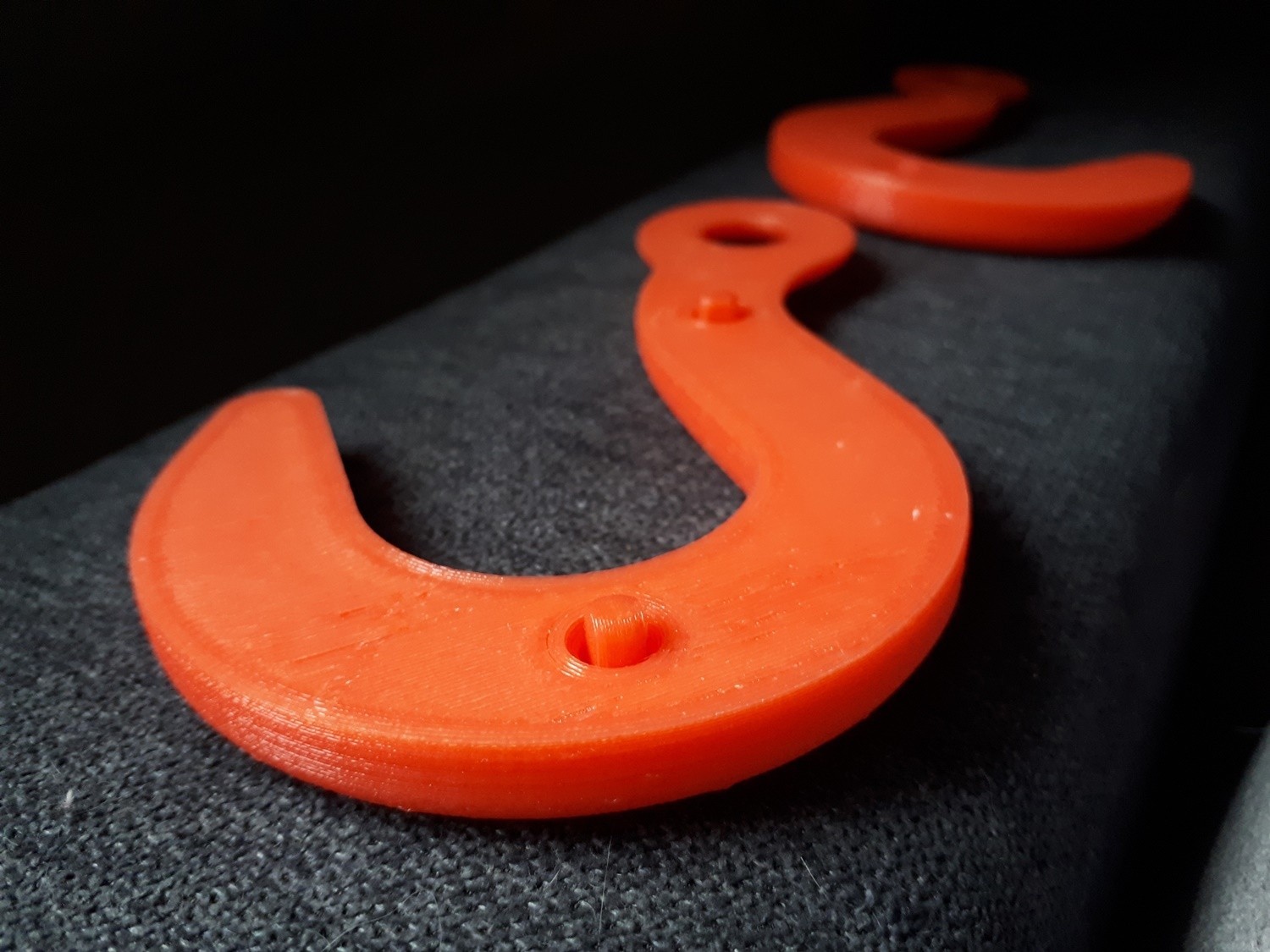

The hook is split in half. The pieces can be assembled with two pins and glued together.
/
Der Haken ist in zwei Hälften geteilt. Die Stücke können mit zwei Stiften zusammengesetzt und verklebt werden.

*** Update 14.01.2018 ***

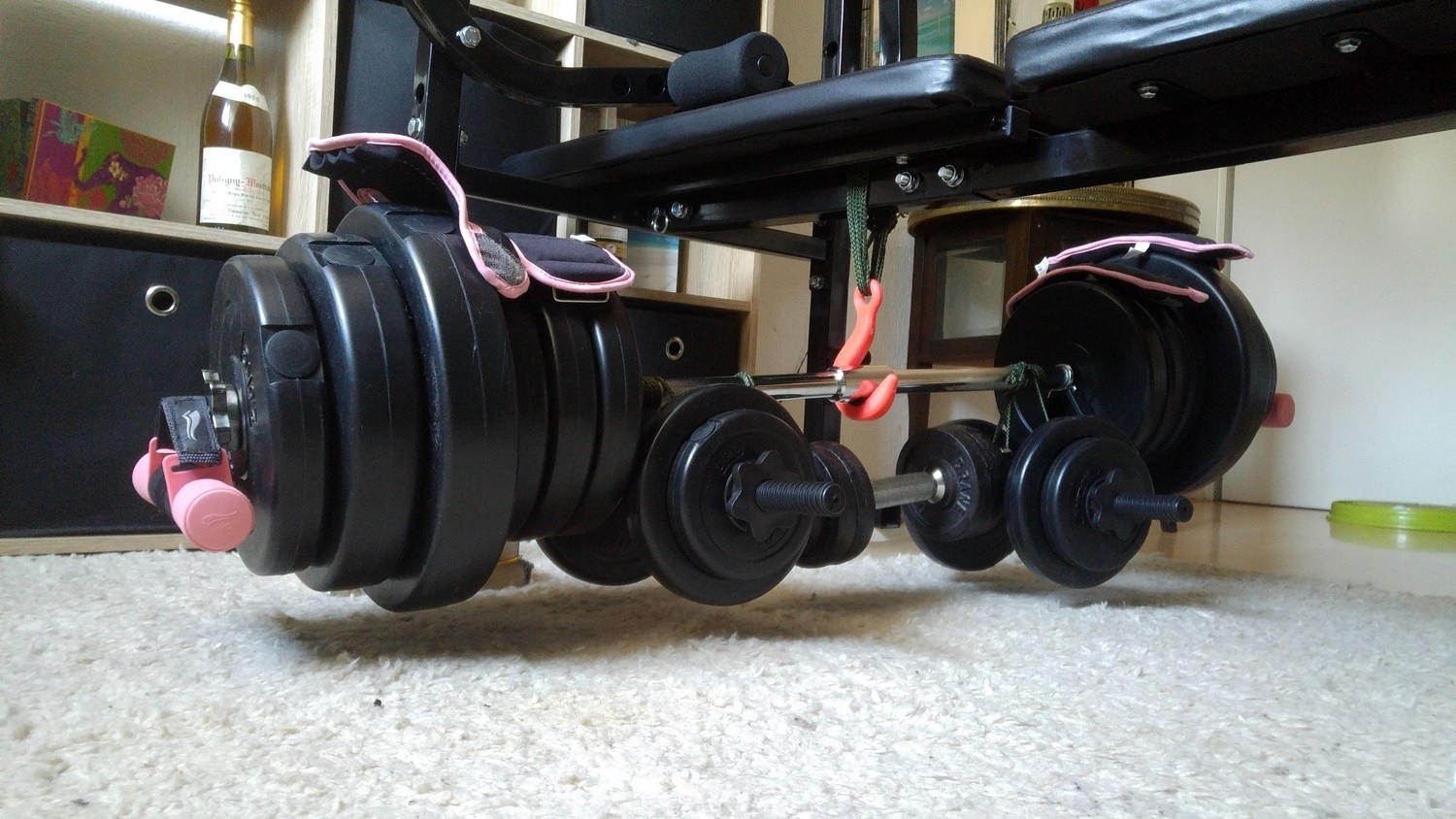

I performed a second stress test. All my weights together amount to 73.5 kg. Still no visible damage on the hook. There will be another test, which should go up to 100 kg. But I definitely need another place for that.

Attention!!!
The usage of the hook as a lifting tool is at your own risk!
/
Ich habe einen zweiten Stresstest durchgeführt. Alle meine Gewichte kommen zusammen auf 73,5 kg. Immer noch kein sichtbarer Schaden am Haken. Es wird einen weiteren Test geben, der bis 100 kg gehen soll. Aber ich brauche definitiv einen anderen Ort dafür.

Achtung!!!
Die Nutzung des Hakens als Hebewerkzeug erfolgt auf eigene Gefahr!

*** Update 26.12.2017 ***
I performed a stress test. The hook lifted 50 kg without any visible damage. There will be further testing soon.

Attention!!!
The usage of the hook as a lifting tool is at your own risk!
/
Ich habe einen Belastungstest durchgeführt. Der Haken konnte 50 kg ohne sichtbare Schäden tragen. Es werden weitere Tests folgen.

Achtung!!!
Die Nutzung des Hakens als Hebewerkzeug erfolgt auf eigene Gefahr!

There is also a one-piece version of the hook available. The print requires a support structure.
/
Es ist nun auch eine einteilige Ausführung des Hakens vorhanden. Für den Druck benötigt man eine Stützkonstruktion.


3D printing settings

Printer / Drucker: Velleman K8200

Material: PLA
Temp. Extruder: 190 °C
Temp. Bed / Bett: 50 °C

Layer height / Schichthöhe: 0.25 mm
Perimeters / Umrissbahnen: 4
Solid Top Bottom Layer / Volle Boden- und Dachschichten: 4
Infill / Fülldichte: 40 %

3D printer file information

  • 3D design format: STL Folder details Close
    • Hook 1piece - Haken 1teilig.stl
    • Hook part1 - Haken Teil1.stl
    • Hook part2 - Haken Teil2.stl
    • Pin - Stift.stl

    Learn more about the formats

  • Publication date: 2018/05/01 at 10:32

License

CC BY

Tags

Creator

I've learned designing with 3D CAD systems during my engineering studies and have been using various 3D printing technologies since 2013 both professionally and privately.

Ich habe während meines Maschinenbaustudiums das Konstruieren mit 3D-CAD-Systemen gelernt und nutze seit 2013 verschiedene 3D-Drucktechnologien, sowohl beruflich als auch privat.
