3D model description

For German Instructions scroll down

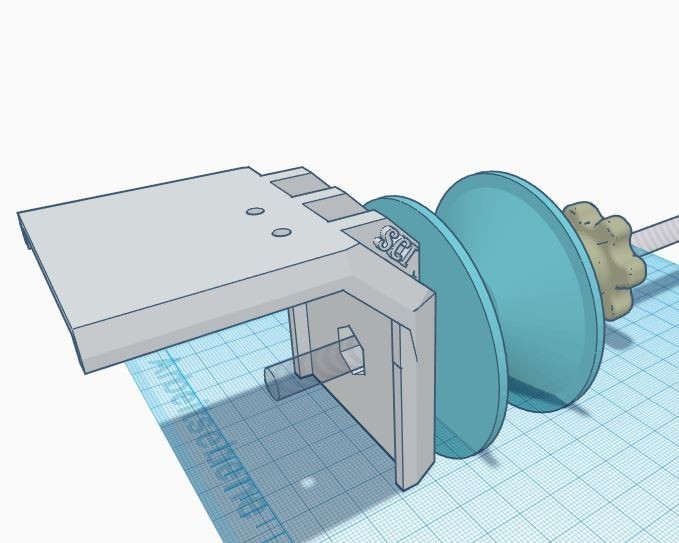

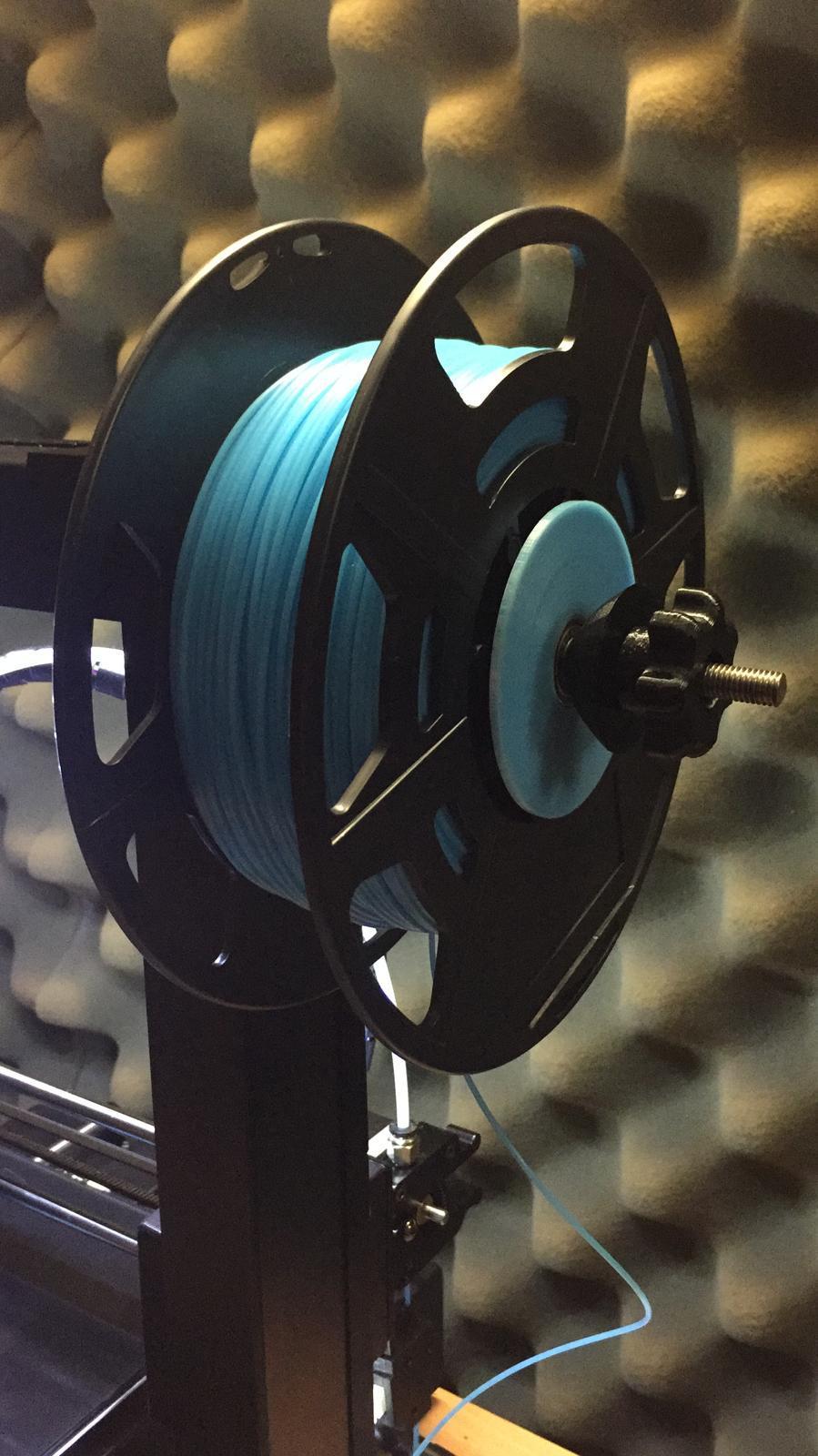

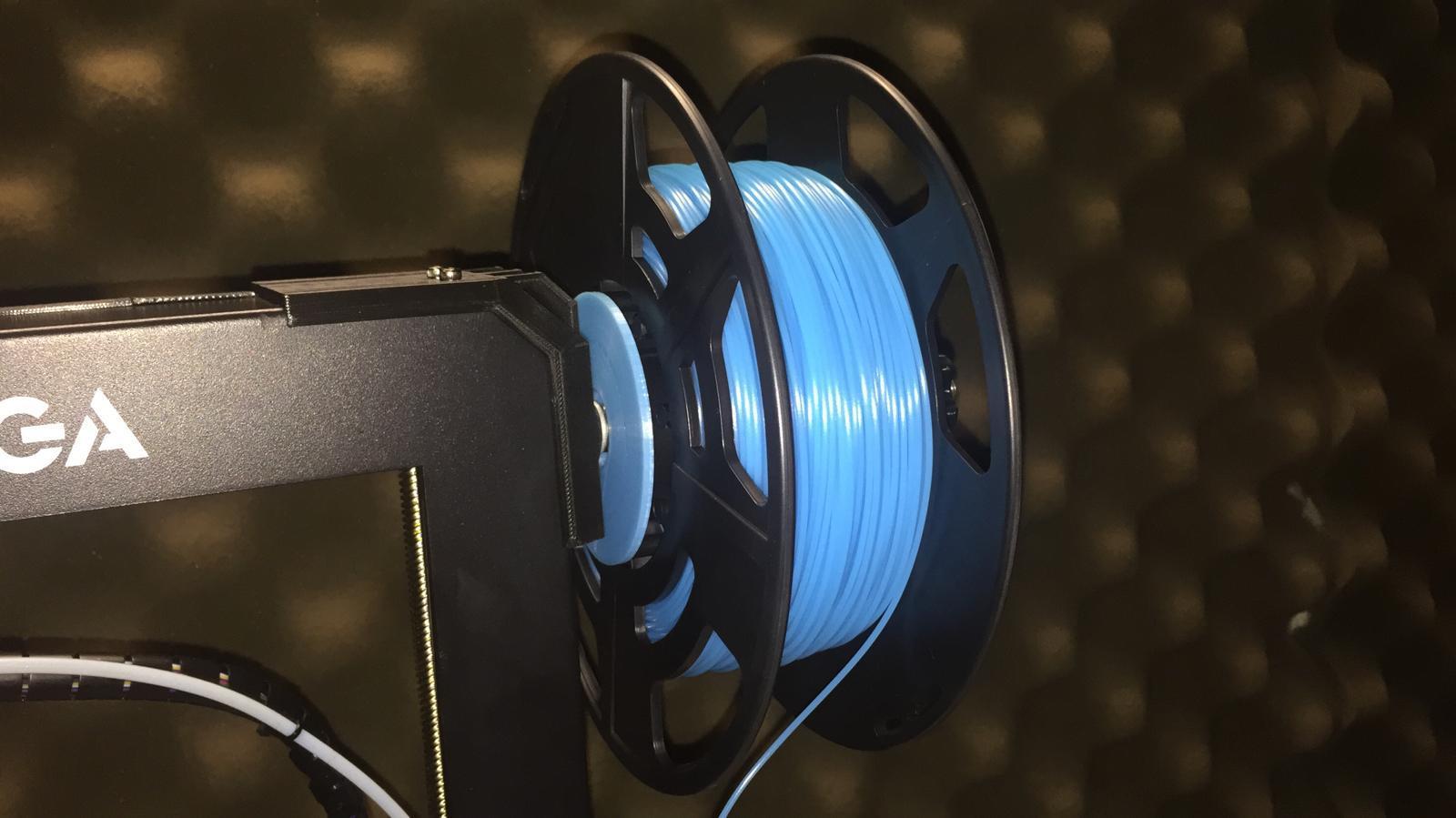

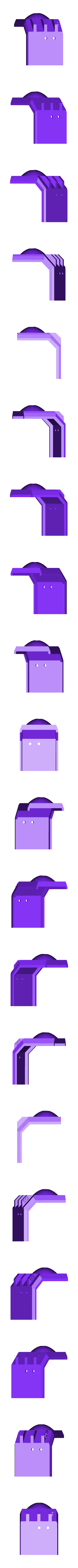

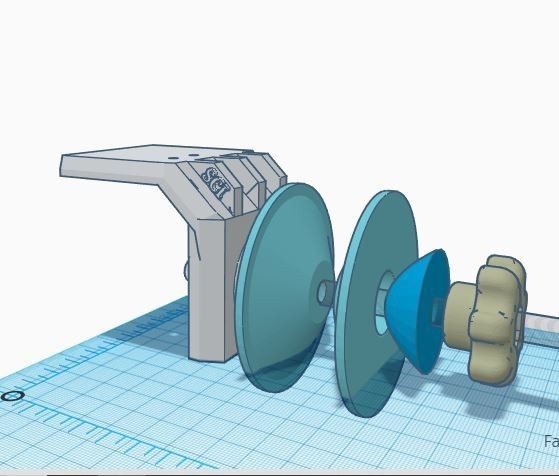

Filament Spool Holder for Anycubic i3 Mega. Fits perfectly on the right upper Corner. Use the 2 original Screws to mount it.

I was tired of those Mounts who will make scratches to my Anycubic like you can see in the picture so after a while i was inspired to do this. Also you dont need 100 sizes of Adapters to fit another Filament Spool. Just open it and use the two Spanners for all common Filament Spools.

You need M8 threadened Rod and 2 M8 Nuts. One of them you have to glue with Loctite to the End of the Rod. Make Sure the Rod is tight in the Main Plate , maybe use a small Hammer.

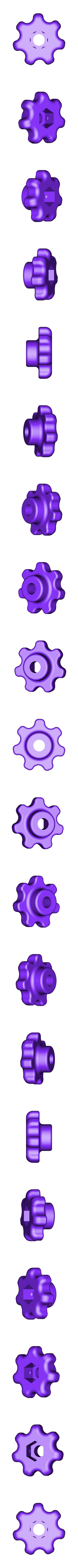

The other Nut is for the M8 Knob.

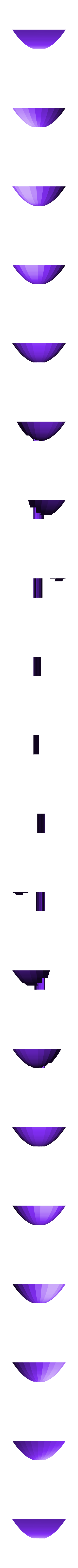

you need also 2x Bearings -608zz. They fit nice and tight to the 2 Spanner you need. Mount together and enjoy the silence and the easy work.

Follow me to stay updated.

Filament Spulenhalter für den Anycubic i3 Mega.Passt perfekt an die rechte Ecke des Gehäuses. Die 2 originalen Schrauben werden zur Befestigung benutzt.

Mir gingen diese Halter total auf die Nerven die auf den Rahmen gesteckt werden da diese so eng sind dass sie Schmarren in meinem Anycubic hinterlassen haben (siehe Bild).Nach einiger Zeit kam kam ich auf dieses Design.

Ebenso ging es mir total auf den Keks für jede Rolle einen neuen Adapter zu drucken da der Durchmesser variiert. Mit diesen 2 Filament Adaptern ist dies nicht notwendig. Einfach öffnen, wechseln , schließen, fertig !

Benötigt wird M8 Gewindestab und 2 M8 Muttern. Eine Mutter wird am Ende des Stabs mit Loctite (oder eine selbstsichernde Mutter) befestigt. Beides zusammen durch die Mainplate einschieben und ggf mit einem kleinen Hammer einpassen, die Mutter sitzt sehr stramm, dies ist gewünscht damit nicht alles zu sehr wackelt. Die andere Mutter wird für den Verschluss im Knopf verwendet. Hier ebenfalls mit dem Hammer einpassen.

Ebenfalls werden zwei Kugellager 608 ZZ benötigt, sie sitzen stramm in den Adaptern. Alles zusammenbauen und die Ruhe genießen. Kein Reiben mehr von Plastik auf Plastik.

Für weitere Updates und Entwürfe einfach folgen.

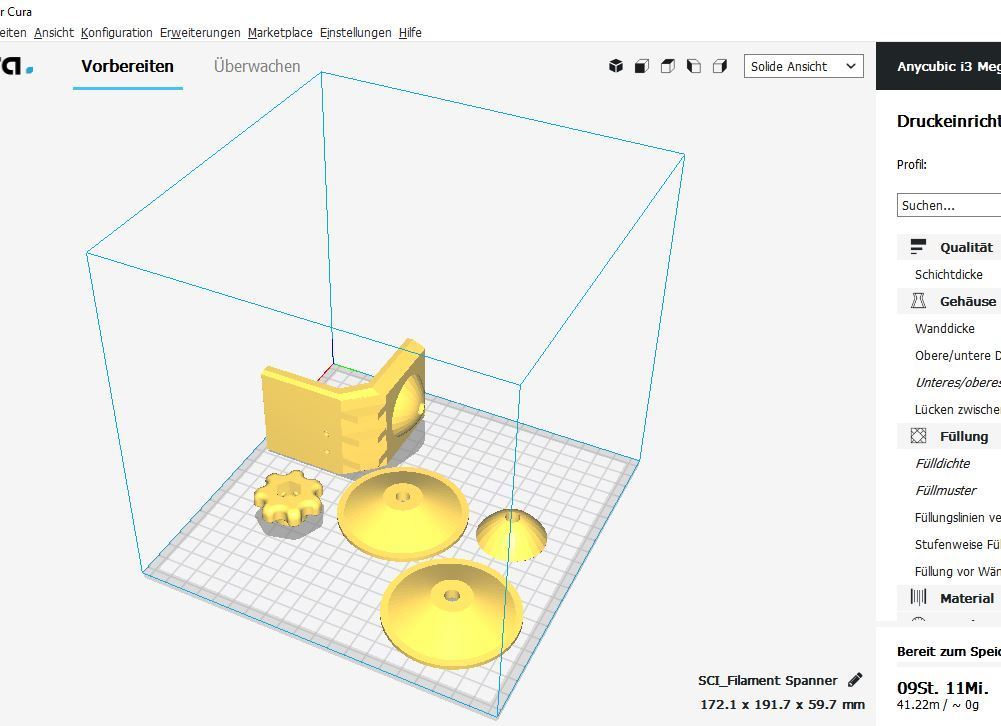

3D printing settings

All Printed with my Anycubic I3 Mega and with heated Bed on.
0,4 Nozzle
0,2 Layer high
70% Infill for the Main Plate - Allow Support
All other Parts printed with 40% Infill - Allow Support

tooks about 12 hours when printing seperately (recommendet)
You need about 45m Filament.

Alle Teile wurden mit einem Anycubic i3 Mega gedruckt.
Heizbett an
Düse - 0,4mm
Schichthöhe - 0,2mm
Mainplate wird mit 70% Füllung gedruckt / Stützstruktur erlauben
Alle anderen Teile werden mit 40% Füllung / Stützstruktur erlauben

Ca 12 Stunden Druckzeit wenn die Teile separat gedruckt werden (wird empfohlen)
Es werden ca 45 Meter Filament benötigt

  • 3D model format: STL
