Un outil pour repérer le centre d'un disque, très utile pour le travail du bois notamment en tournage.

La première version est prévu pour un réglé de 27 mm de large et de 1 mm d'épaisseur.
Les vis qui tiennent le réglé en position sont de diamètre 4 mm pour une longueur de 15 mm (vis standard trouvées dans les magasins de bricolage).
Le fichier gcode concerne cette version.

La version V2 décale le régler de 0,5 mm par rapport au centre de l'équerre pour permettre un tracé avec la mine de crayon parfaitement au bon endroit.

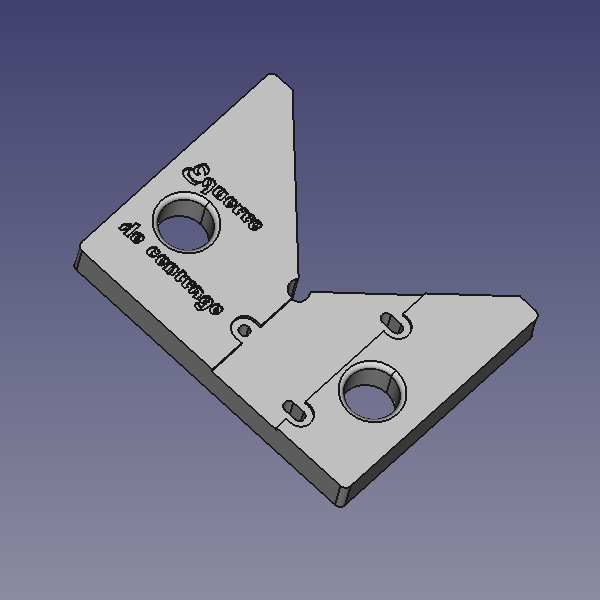

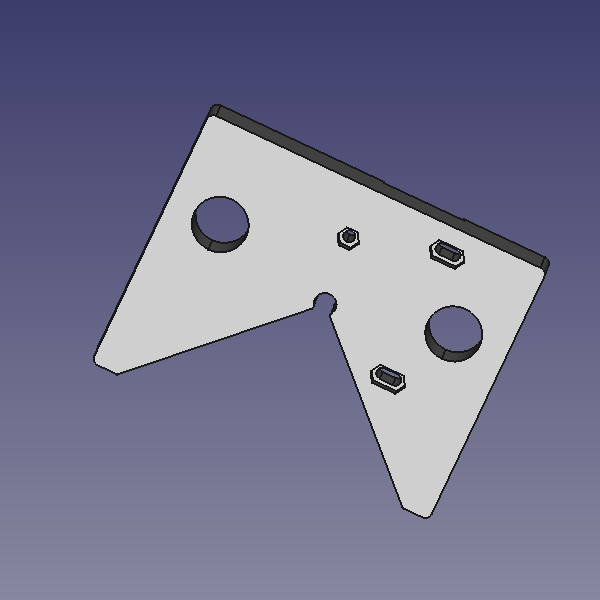

La version V3 décale le régler de 0,5 mm par rapport au centre de l'équerre. Elle permet en plus un ajustement pour différentes largeurs de réglé entre 24 et 30,5 mm. Le réglé est maintenu par vis de diamètre 4 mm et écrous.

L'ensemble est réalisé en ABS pour une meilleur solidité.

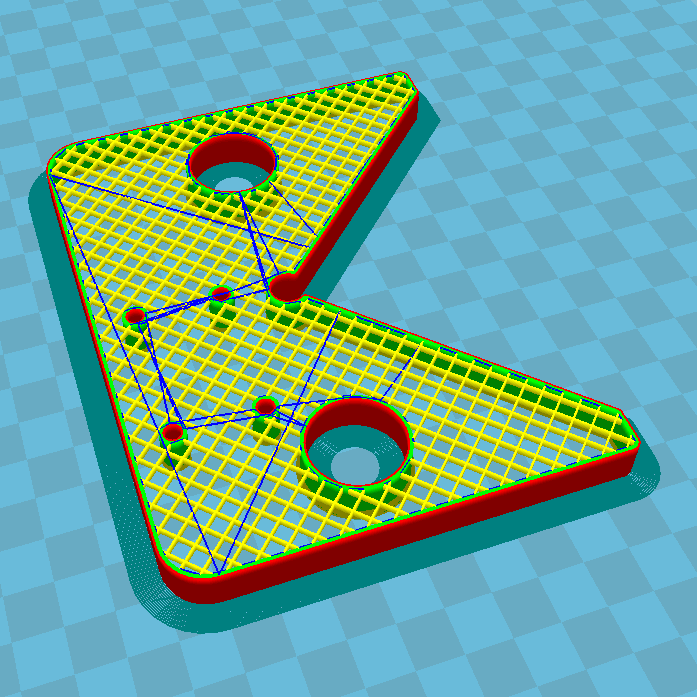

3D printing settings

Dimensions : 100 x 130 x 15 mm
Impression en 5h15', 71 grammes d'ABS consommé.
Épaisseur d'impression : 0,2 mm
Épaisseur des faces : 1,2 mm
Remplissage à 20%
Vitesse d'impression : 50 mm/s
Température de la buse : 240 °C
Température du plateau : 70 °C
