Anycubic Mega Direct Extruder (TITAN)

?
Creation's quality: 5.0/5 (1 vote)
Evaluation of members on the printability, utility, level of detail, etc.
  • 3.9k views
  • 3 likes
  • 73 downloads

3D model description

#ENGLISH
(перевод на Русский ниже по тексту)

** Introduction **:

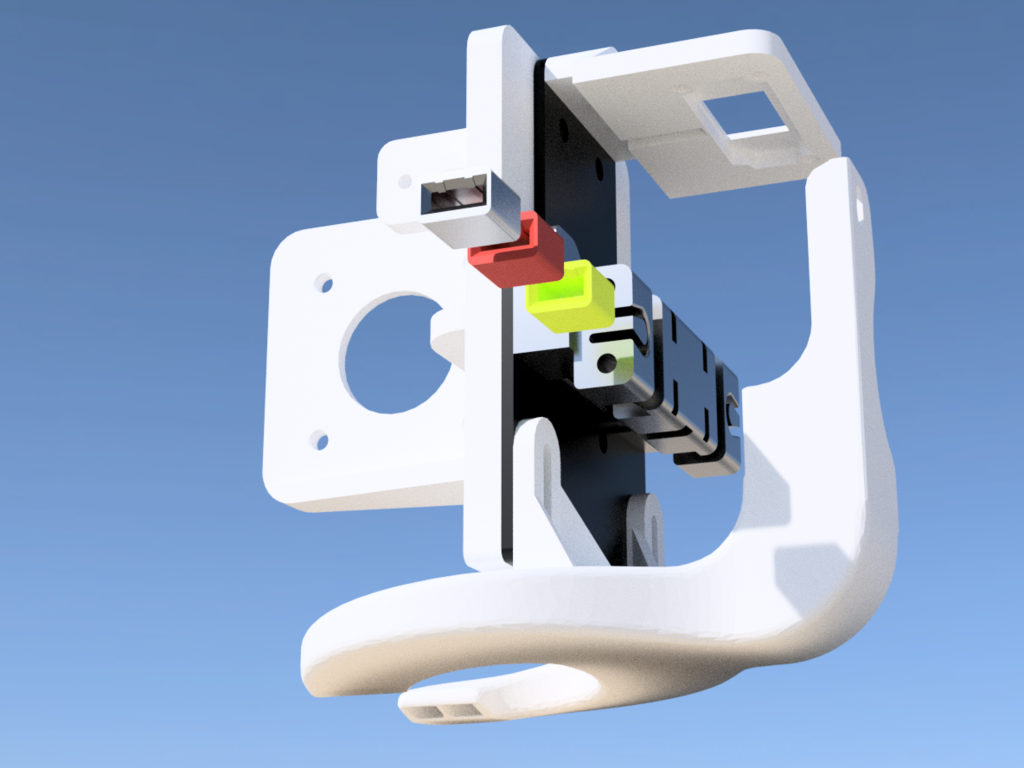

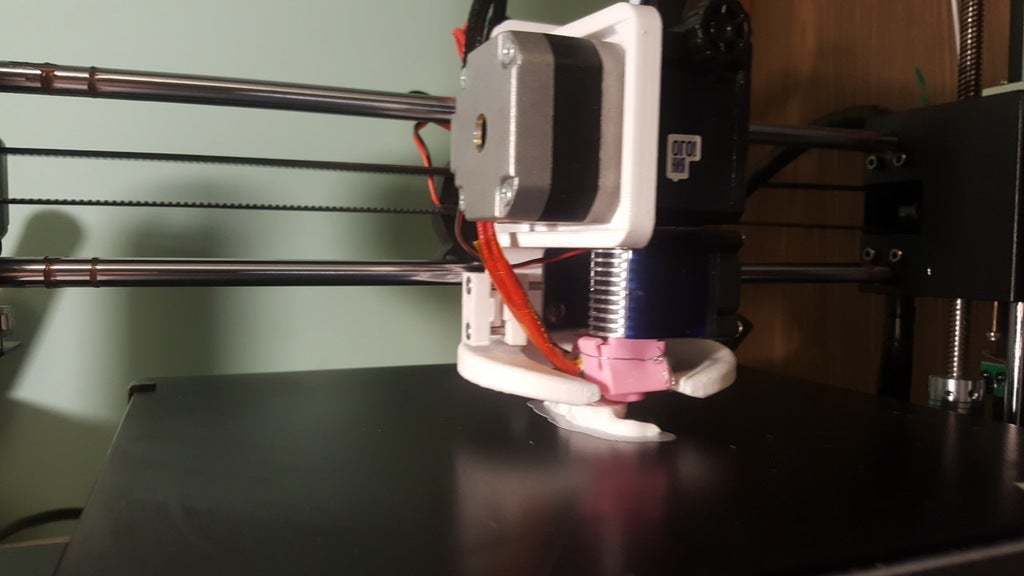

This modification is a deep Mega Direct rework. Cooling based on Mega X-Carriage MK3, modified for compatibility with E3D V6/V5/VULCANO and it has the ability to move elements to access hotend details

If you have any questions or suggestions, please write in the comments.

If you want to thanks or support:
PayPal Yandex money

Benefits:

  • Allows you to reduce the length of retracts and K-factor in Linear Advance, significantly reducing printing time
  • Improved material flow control results in improved printing quality of corners and seams
  • Possibility of printing with flexible filaments
  • Enhanced and optimized design allows for increased acceleration (recommended values are listed below)
  • No parts other than standard Anycubic I3 Mega S parts are required for Assembly
  • Support E3D V6/V5/VULCANO
  • Support motor up to 32mm long(standard anycubic Mega S motor) with little loss of print area on the X axis
  • High-quality cooling with z-axis height adjustment
  • Optimized for mounting the latest versions of Mega S

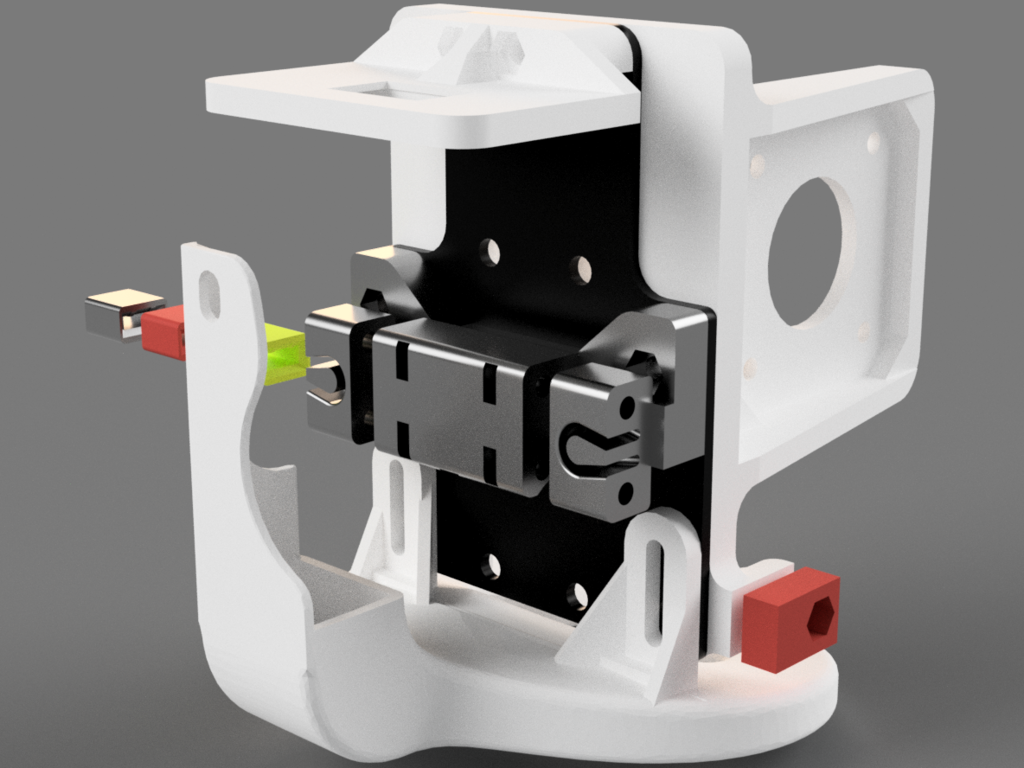

  • High-quality mechanism-belt tensioner

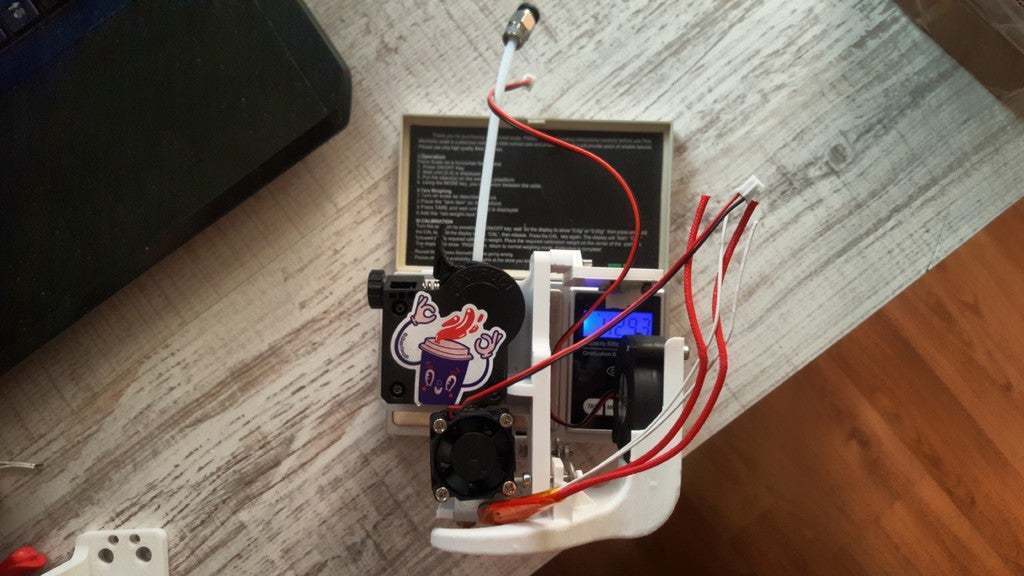

  • The relatively low weight of the assembly

Recommendations for assembly and calibration:

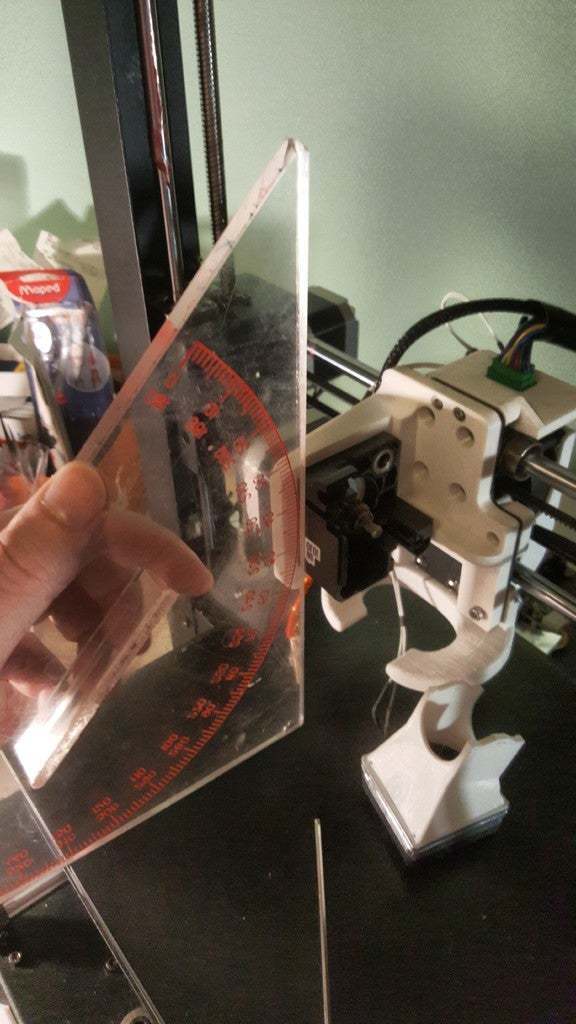

NECESSARY check the perpendicularity of the hotend axis to the table plane (the table must be in the adjustment position close to the bottom to reduce the positioning error) using a square. (see photo)
NECESSARY when you install the bracket on the feeder carriage control rotatable pinion gear (must walk freely, but without play)
- If you use a standard Anycubic Mega S motor (NEMA17 32mm), then you must install the part ** 3_32mm motor fix** note that the working space will be reduced by 2 centimeters on the x axis.
- Good tighten the belt, with a large head weight is especially important
- It is important to reset the Linear Advance if it is included in the EEPROM M900 K0 command and Cura put 0. And after re-calibrate values k-factor calibration
- Extend the wiring of the filament breakage sensor (Recommended if there is a sensor)
- The extruder motor wiring needs to be extended or replaced with a longer one
- It is not recommended to extend the wiring of the thermistor and heater. standard elements of Mega S require replacement due to their short length.

Tips for speed/accelerations printing direct:

!It is highly recommended that you first install this firmware by calibrating and configuring it according to the instructions: Anycubic Mega marlin 1.1.9

  • Outer shell Speed 30 mm/s, acceleration 800.
  • Inner shell Speed 60 mm/s, acceleration 1500.
  • Infill speed 80 - 100 mm/s (it depends), acceleration 3000.
  • Default printing speed 60 mm/s, default acceleration 3000.
  • Travel speed 200 mm/s, acceleration 4000.
  • Bottom Solid fill speed 40 mm/s, acceleration 3000.
  • Top Solid fill speed 30 mm/s, acceleration 3000.

(settings are based on recommendations Anycubic I3 Mega ULTIMATE Upgrade Guide and my own experience)

List of parts:

  • (Recommends) E3D V6 full assembly (including a thermistor and a heater)
  • Screws M3 25mm х 4
  • Screws M3 15mm х 6
  • Screws M3 10mm х 2
  • Nuts M3 x12
  • Screws, nuts M3 standard mechanism head Anycubic Mega S.
  • Standard Titan Anycubic mega S // E3DTitan /Triangle Titan
  • Standard motor Anycubic mega S NEMA 17, 32мм (with the loss of 2 centimeters of the printed field) // motor NEMA 17, 22мм "flat"
  • Standard fan // 3010 12V // 4010 12v
  • Standard turbine // 5015 12v

The print settings for the main elements:

filament PETG/ABS

1MainBoard
- nozzle 0.4
- width shell 1,5мм
- recommended layer height 0.12-0.18
- Infill 80%
- Support is not required

4MainTensioner -
- nozzle 0.4
- width shell 1,5мм
- recommended layer height 0.12-0.18
- Infill 80-100%
- supports from a table

5LeftTensioner, 6RightTensioner
- nozzle 0.4
- width shell 1,5мм
- recommended layer height 0.12-0.18
- Infill 80-100%

- Support is not required

7HolderG2T_2.3mm_left, 8HolderG2T_2.3mm_right
- nozzle 0.4
- width shell 1,5мм
- recommended layer height 0.12-0.18
- м 100%

- Support is not required

10CullerModel
7HolderG2T_2.3mm_left, 8HolderG2T_2.3mm_right
- nozzle 0.4
- width shell 1,5мм
- recommended layer height 0.12-0.18
- Infill 100%
- supports from a table

Plans for improving the project.

  • Increase the print height by Z
  • Add BLtouch support
  • Integrated cooling radiator hotend
  • Add a rack for easy filing with the coil filament
  • Any ideas ? Write in the comments!

Changelog:

1.0.0 release

RUSSIAN / РУССКИЙ

Введение:

Данная модификация представляет собой глубокую переработку Mega Direct Охлаждение основано на Mega X-Carriage MK3, доработано для совместимости с E3D V6/V5/VULCANO и имеет возможность отклонения элементов для доступа к деталям хотэнда.

Если у вас есть вопросы, пожелания - пожалуйста пишите в комментарии.

Если хотите поблагодарить или поддержать:
PayPal ЯндексДеньги

Преимущества:

  • Позволяет снизить длину ретрактов и K-factor в Linear Advance, значительно уменьшая время печати
  • Улучшение контроля подачей материала приводит к повышению качества печати углов и швов
  • Возможность печати гибким филаментом
  • Усиленная и оптимизированная конструкция позволяет увеличить ускорения (рекомендованные значения указаны ниже)
  • Для сборки не требуется деталей, кроме стандартных от Anycubic i3 Mega S
  • Поддержка E3D V6/V5/VULCANO
  • Поддержка мотора до 32мм (с небольшой потерей печатной области по оси X)
  • Качественное охлаждение с регулировкой высоты по оси Z
  • Оптимизированы крепления для последних модификаций Mega S
  • Продуманный механизм-натяжитель ремня
  • Относительно низкий вес всей конструкции

Рекомендации по сборке и калибровке:

НЕОБХОДИМО проверять перпендикулярность оси хотэнда к плоскости стола (стол должен находиться в положении регулировки, близком у нижнему для уменьшения ошибки позиционирования) с помощью угольника. (см. фото)
НЕОБХОДИМО при установке кронштейна фидера на каретку контролировать возможность вращения шестерни редуктора (должна ходить свободно, но без люфта)
- Если вы используете стандартный мотор Anycubic Mega S (NEMA17 32mm), то вы должны установить деталь 3_32mm motor fix учтите, что рабочее пространство уменьшится на 2 сантиметра по оси X.
- Хорошо натянуть ремень, при большом весе головы это особенно важно.
- Важно сбросить значение Linear Advance если он включен, в EEPROM командой M900 K0 и в Cura выставить 0. И после заново провести калибровку значений Видео инструкция от Дмитрия Соркина.
- Нарастить проводку датчика обрыва филамента(Рекомендуется если есть датчик)
- Проводку мотора экструдера требуется нарастить или заменить на более длинную
- Проводку термистора и нагревателя наращивавть не рекомендуется, штатные элементы Mega S требуют замены изза малой длины..

Советы по скорости/ускорениям печати на директе:

!Предварительно крайне рекомендуется установить эту прошивку, откалибровав и настроив согласно инструкциям: Anycubic Mega marlin 1.1.9

  • Внешние стенки скорость 30 mm/s, ускорение 800
  • Внутренние стенки скорость 60 mm/s, ускорение 1500
  • Заполнение скорость 80 - 100 mm/s (по разному), ускорение 3000
  • Стандартная печать скорость 60 mm/s, ускорение 3000
  • Скорость перемещения 200 mm/s, ускорение 4000
  • Печать дна скорость 40 mm/s, ускорение 3000
  • Печать крышки скорость 30 mm/s, ускорение 3000

(настройки основаны на рекомендациях Anycubic I3 Mega ULTIMATE Upgrade Guide и собственному опыту)

Список деталей:

  • (Рекомендуется) E3D V6 в сборе (в том числе термистор и нагреватель)
  • Винты м3 25мм х 4
  • Винты М3 15мм х 6
  • Винты М3 10мм х 2
  • Гайки M3 x12
  • Винты,гайки М3 стандартной головы механизма Anycubic Mega S.
  • Стандартный Titan Anycubic mega S // E3DTitan /Triangle Titan
  • Стандартный мотор Anycubic mega S NEMA 17, 32мм (с потерей 2 сантиметра печатного поля) // мотор NEMA 17, 22мм "плоский"
  • Стандартный вентилятор // 3010 12V // 4010 12v
  • Стандартная турбина // 5015 12v

Настройки печати для основных элементов:

Филамент PETG/ABS

*1MainBoard *
- сопло 0.4
- толщина стенки 1,5мм
- рекомендованная высота слоя 0.12-0.18
- заполнение 80%
- поддержки не требуются

*4MainTensioner *
- сопло 0.4
- толщина стенки 1,5мм
- рекомендованная высота слоя 0.12-0.18
- заполнение 80-100%
- поддержки от стола

5LeftTensioner, 6RightTensioner
- сопло 0.4
- толщина стенки 1,5мм
- рекомендованная высота слоя 0.12-0.18
- заполнение 80-100%

- поддержки не требуются

7HolderG2T_2.3mm_left, 8HolderG2T_2.3mm_right
- сопло 0.4
- толщина стенки 1,5мм
- рекомендованная высота слоя 0.12-0.18
- заполнение 100%

- поддержки не требуются

10CullerModel
- сопло 0.4
- толщина стенки 1,5мм
- рекомендованная высота слоя 0.12-0.18
- заполнение 100%
- поддержки от стола

Планы по улучшению проекта.

  • Увеличить высоту печати по Z
  • Добавить поддержку BLtouch
  • Интегрировать охлаждение радиатора хотэнда
  • Добавить стойку для удобной подачи с катушки филамента
  • Есть идеи ? Пишите в комментарии!

Changelog:

1.0.0 release

  • 3D file format: RAR and STL
  • Publication date: 2020/05/14 at 11:43
