3D model description

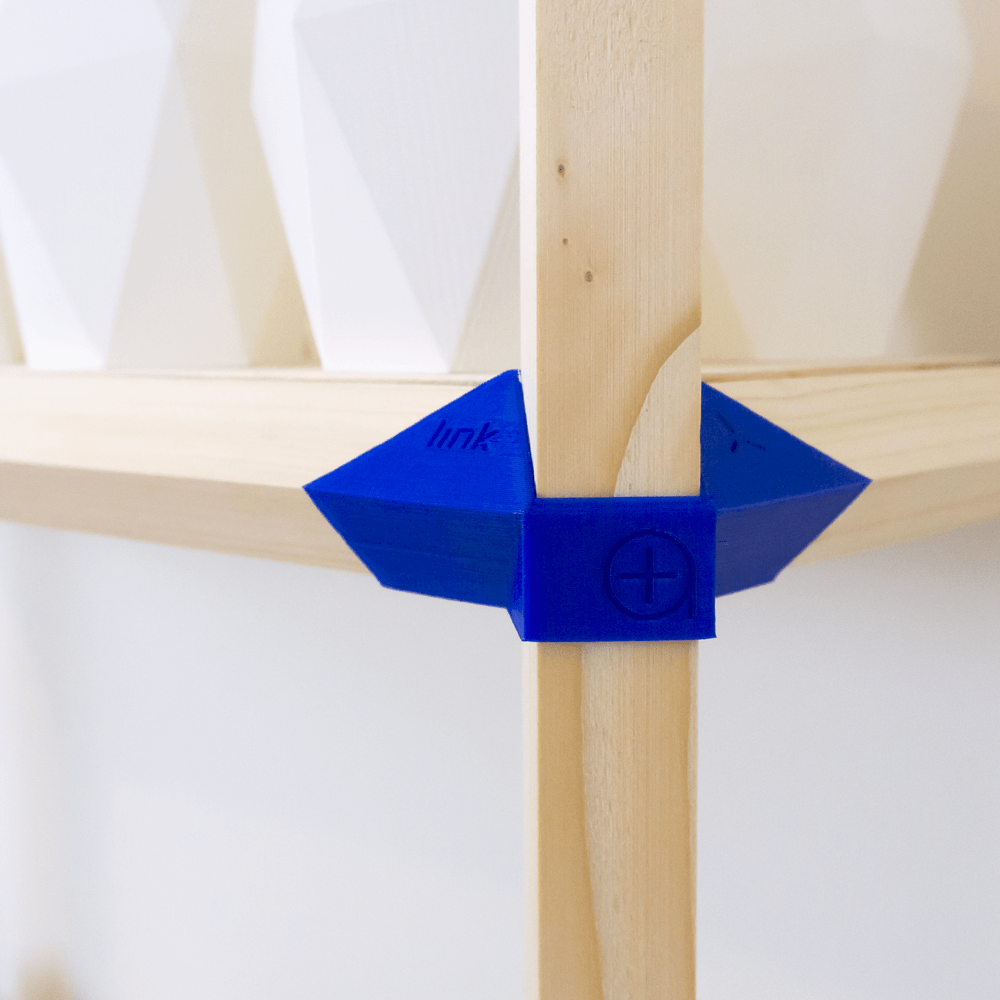

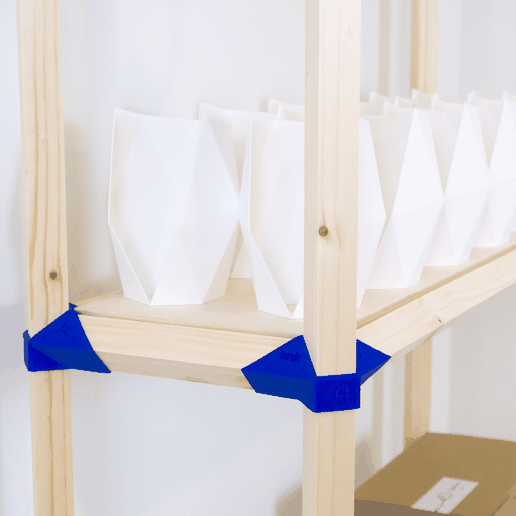

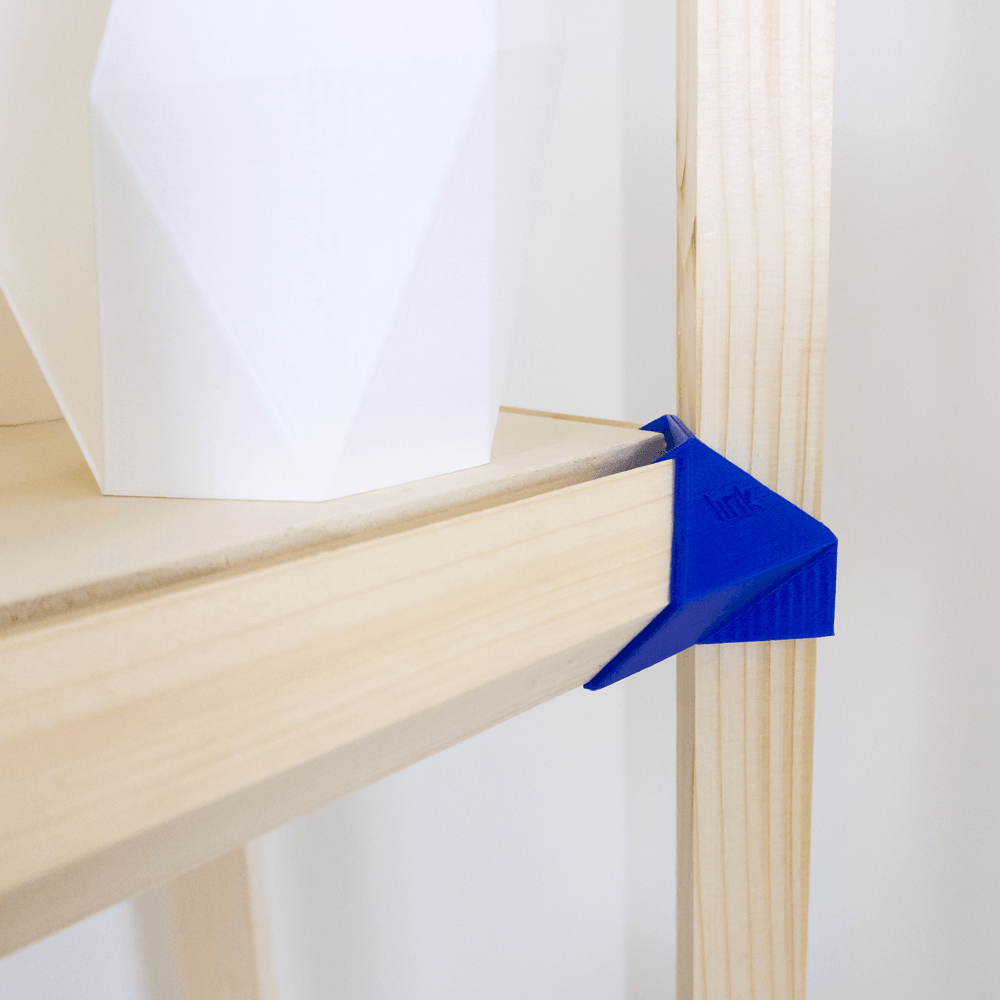

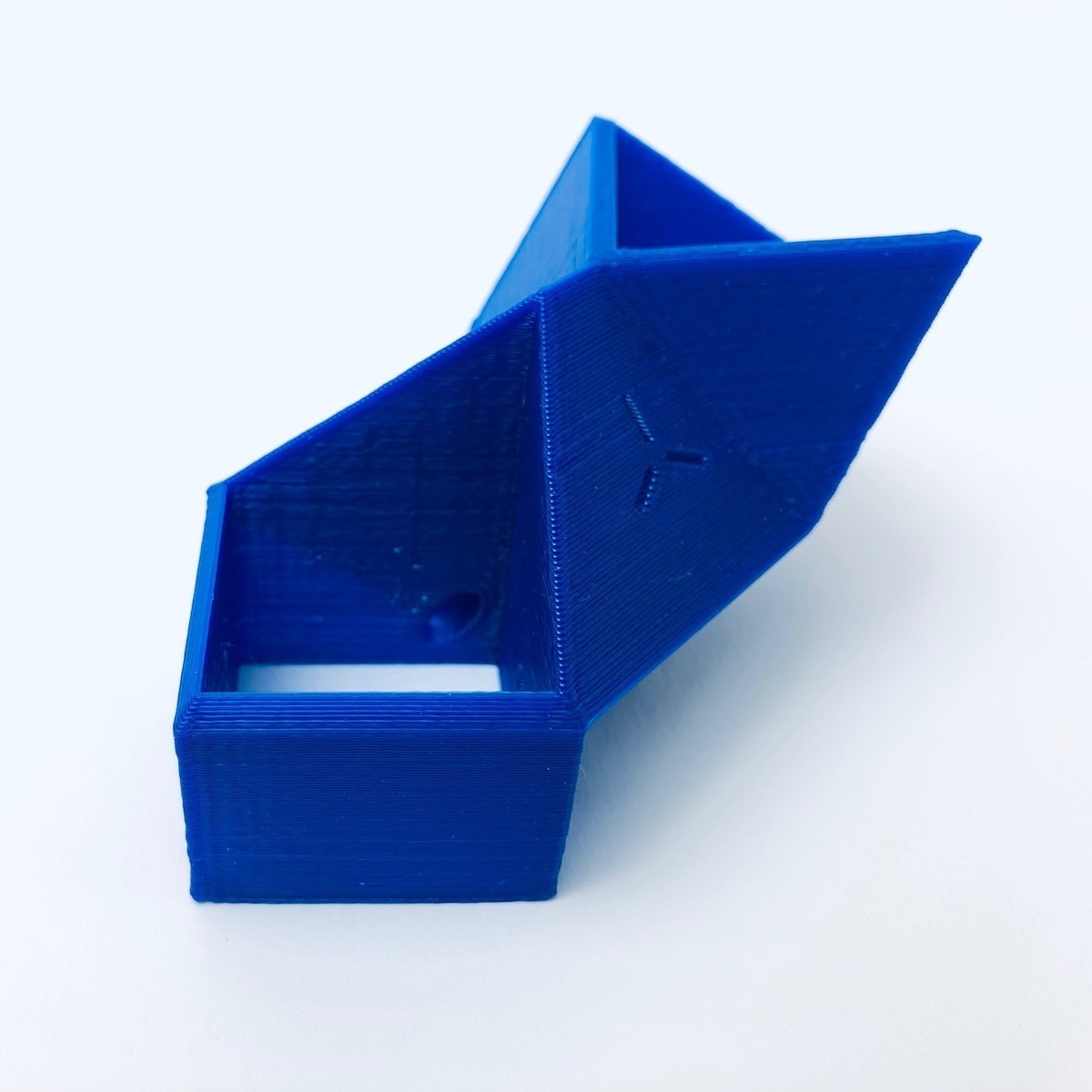

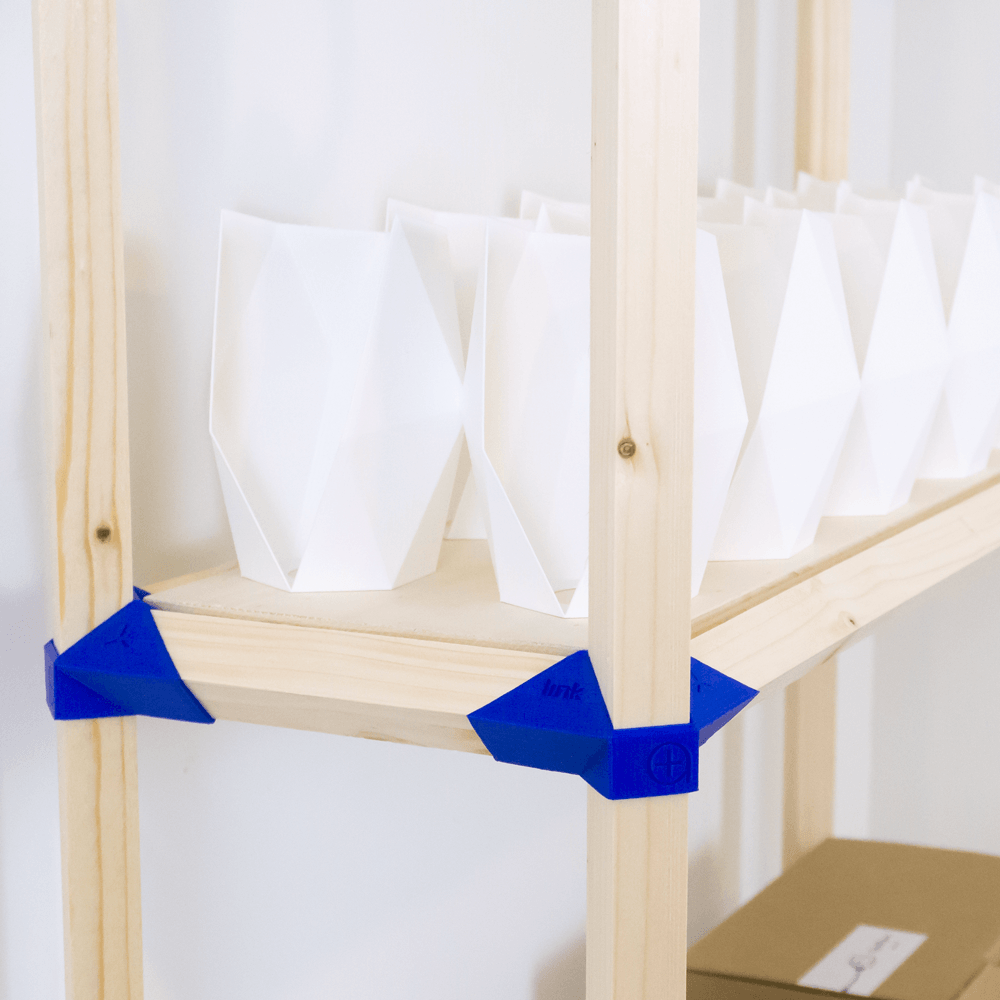

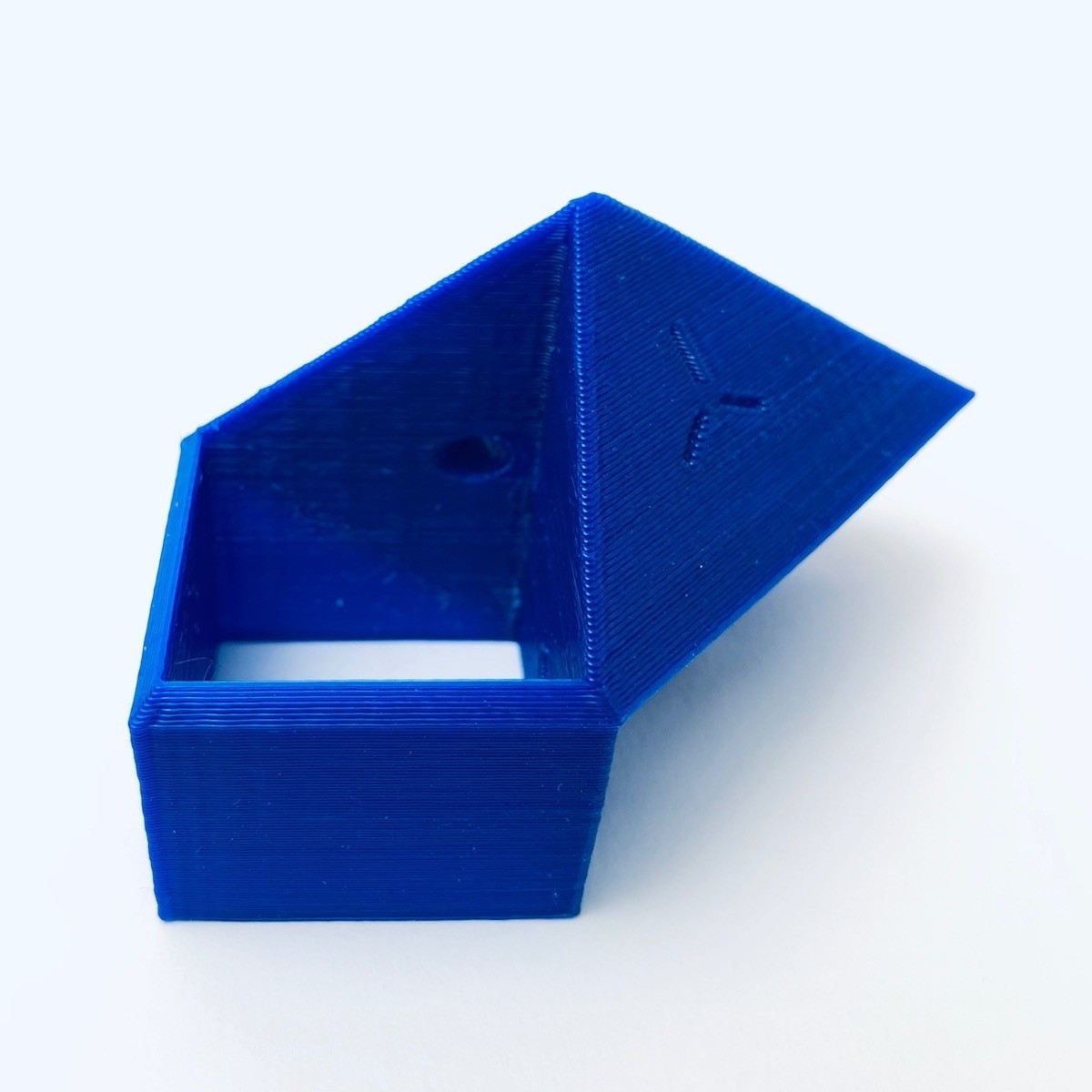

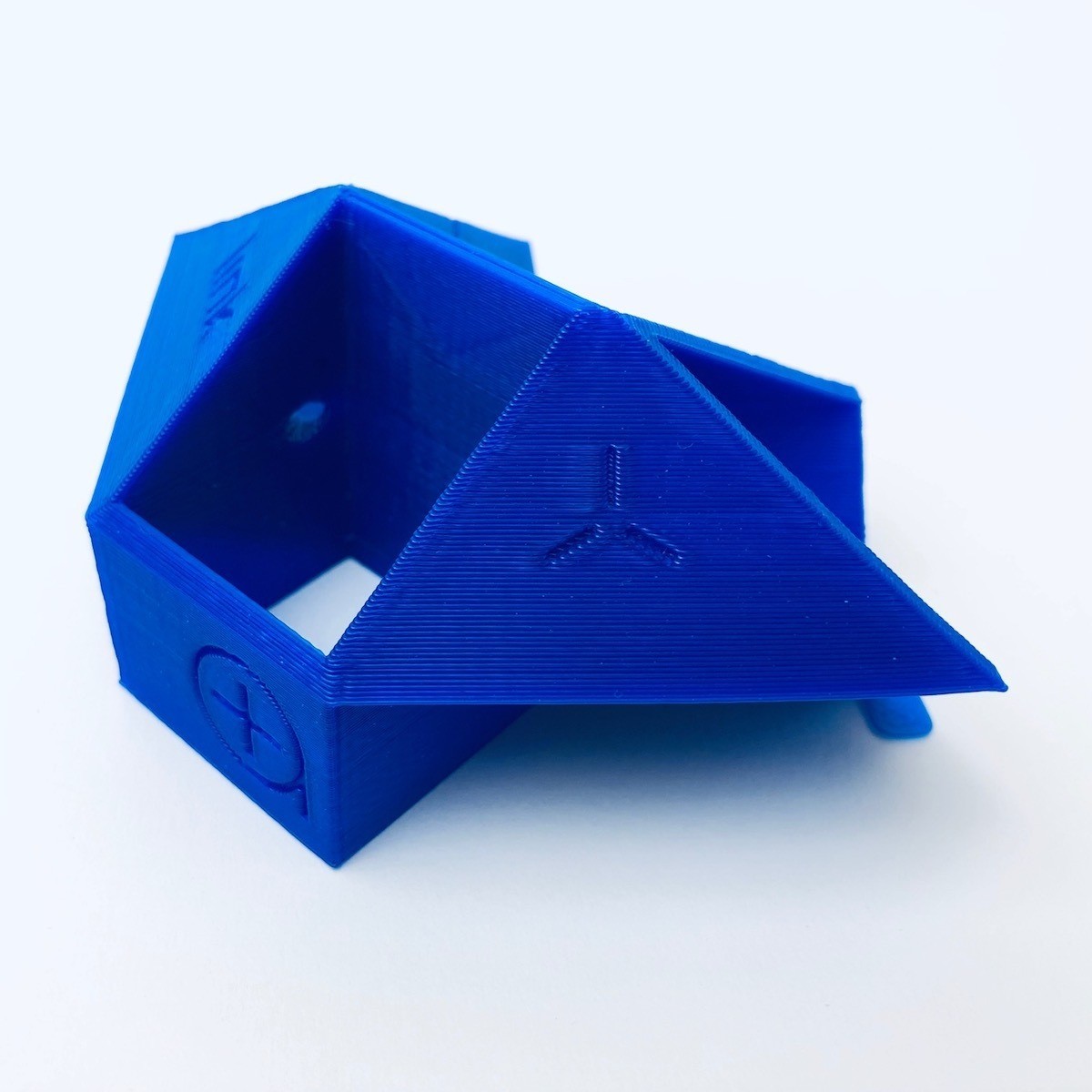

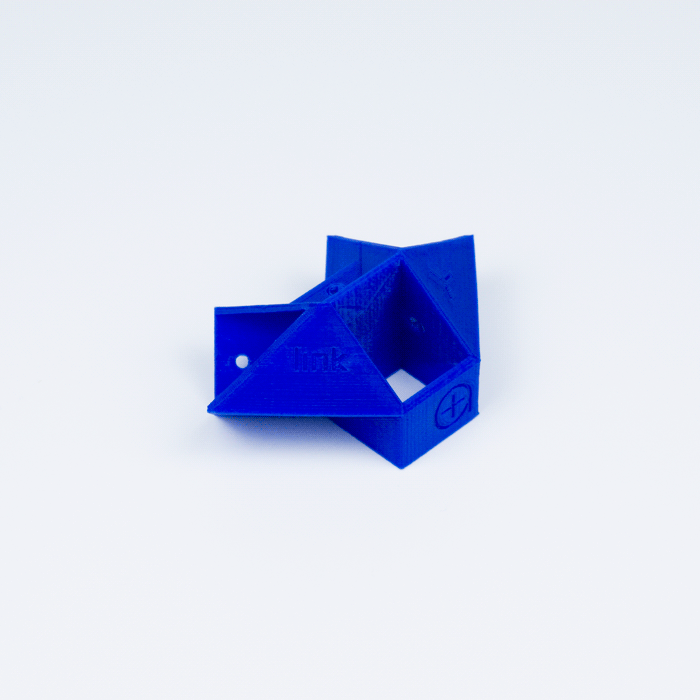

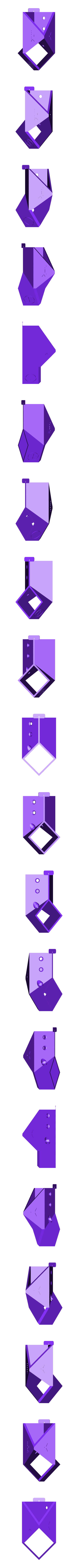

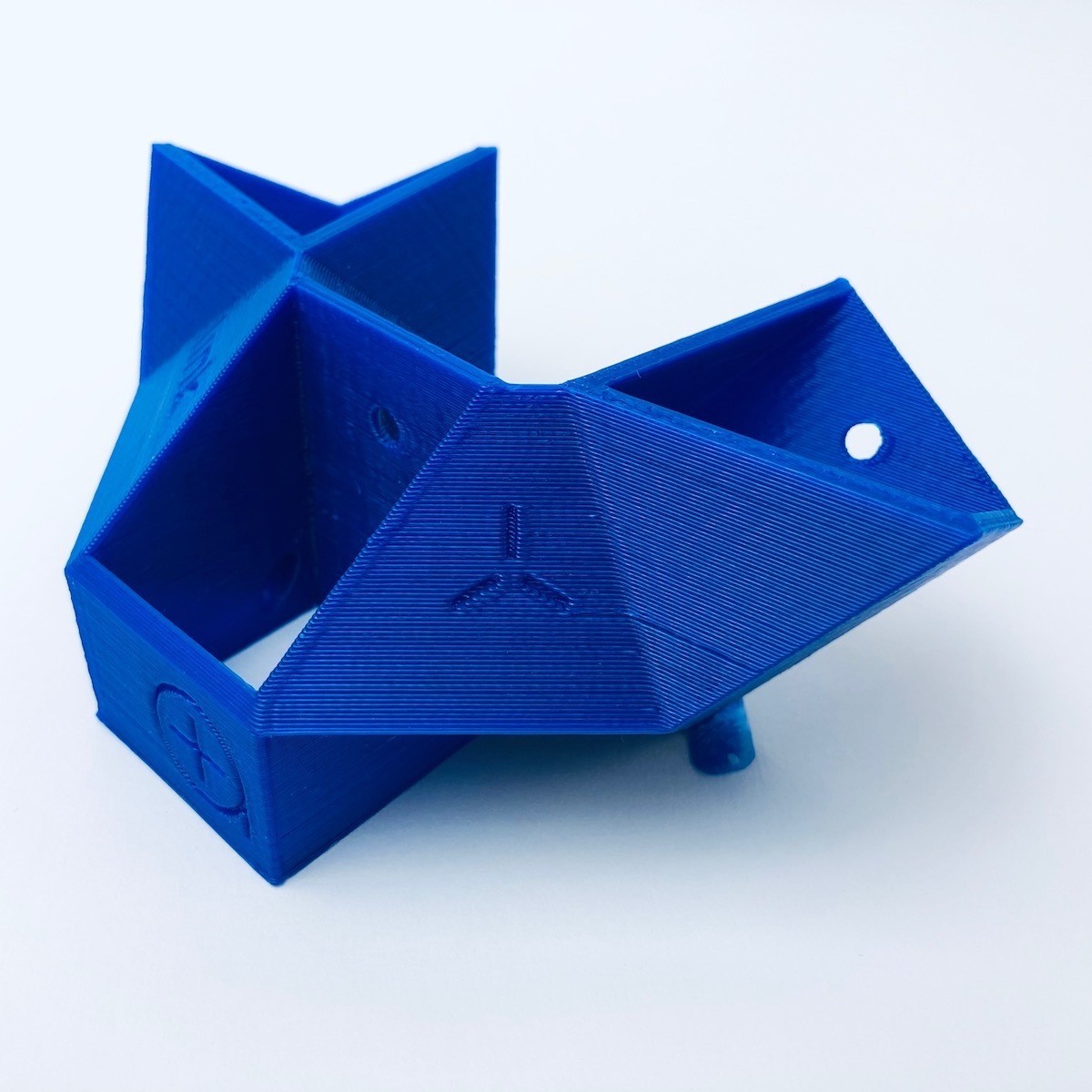

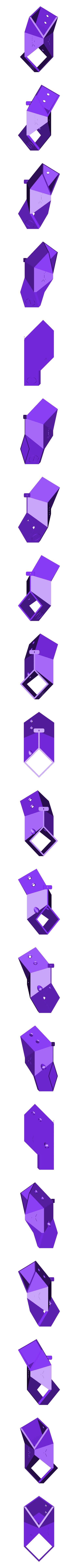

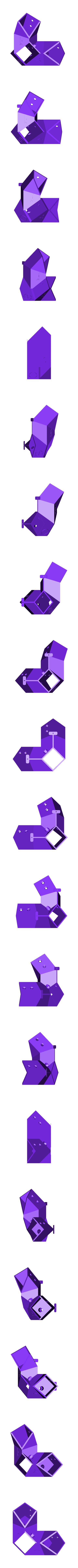

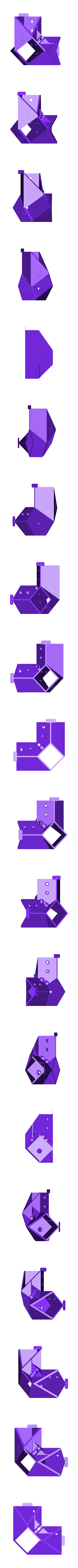

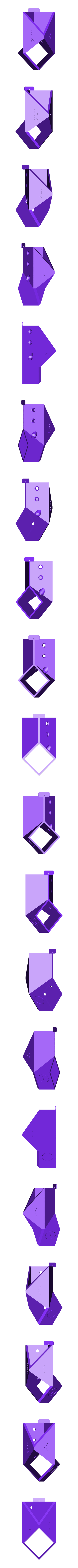

"link" is battens connector! You can create furniture with link!

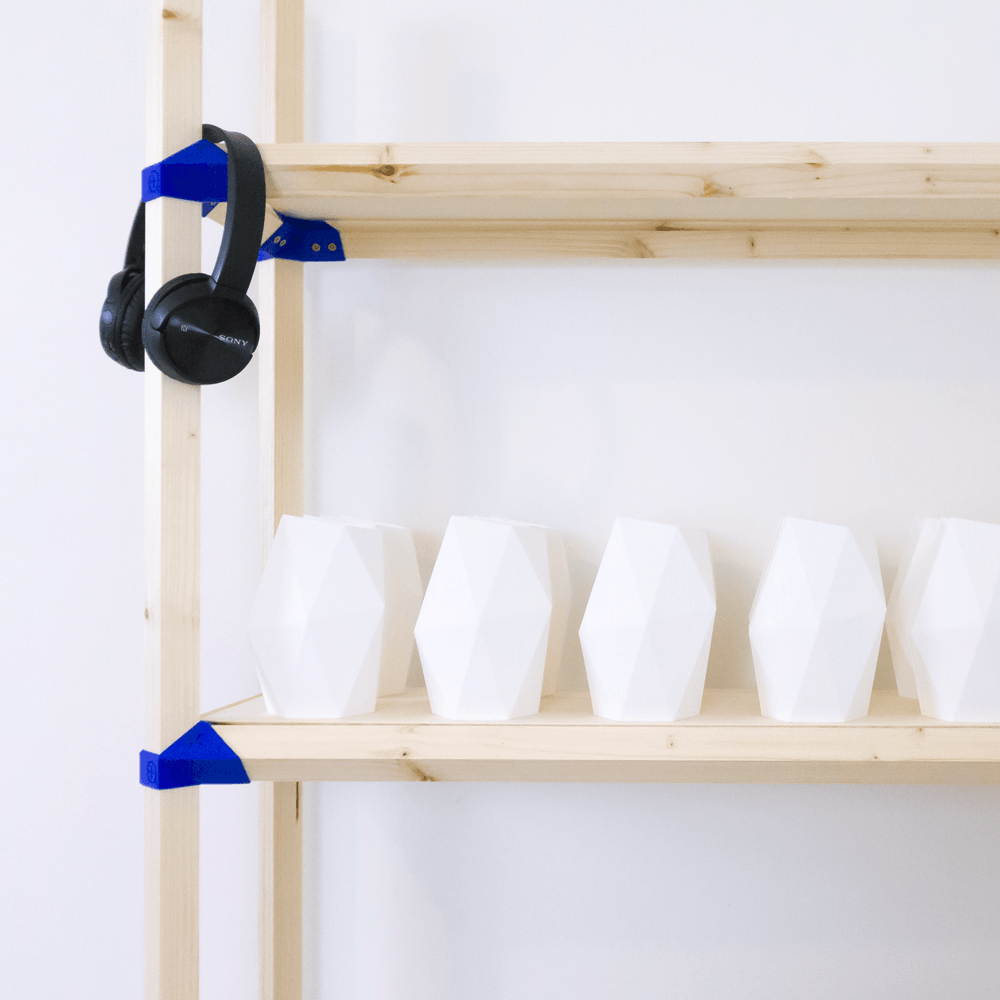

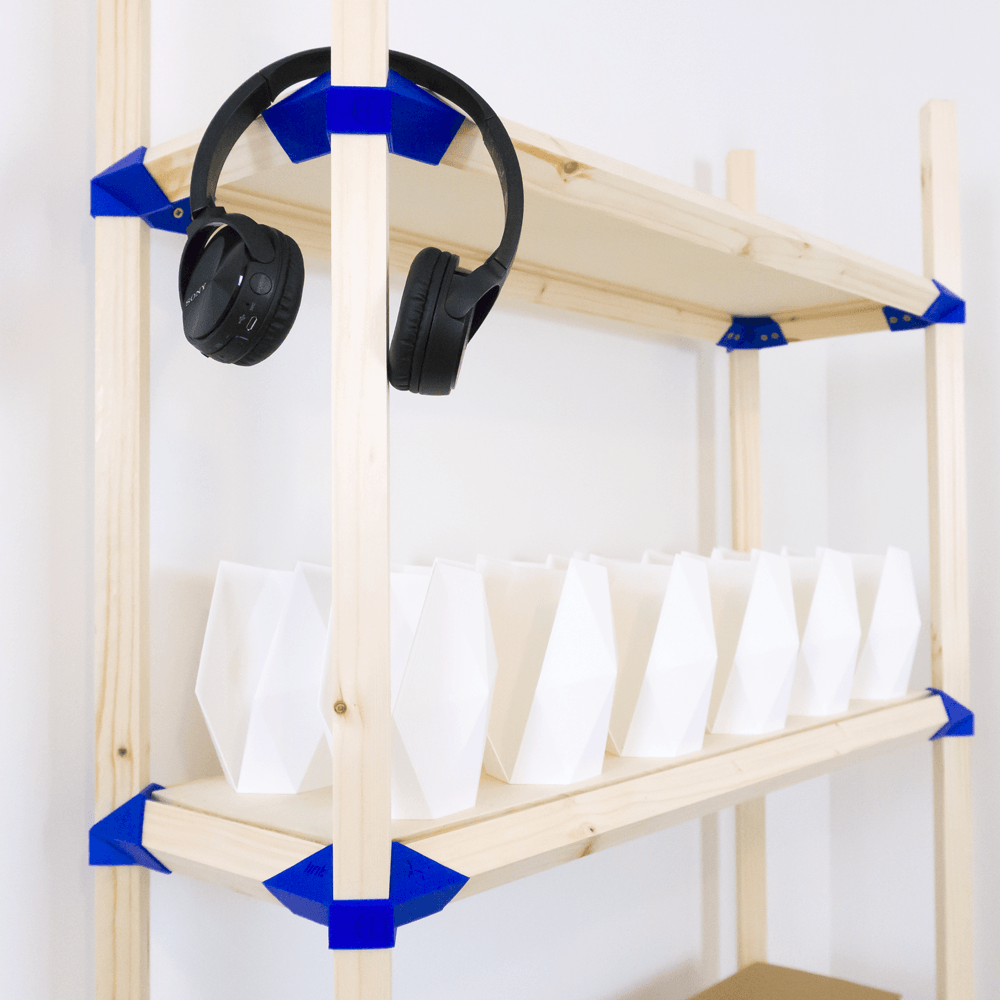

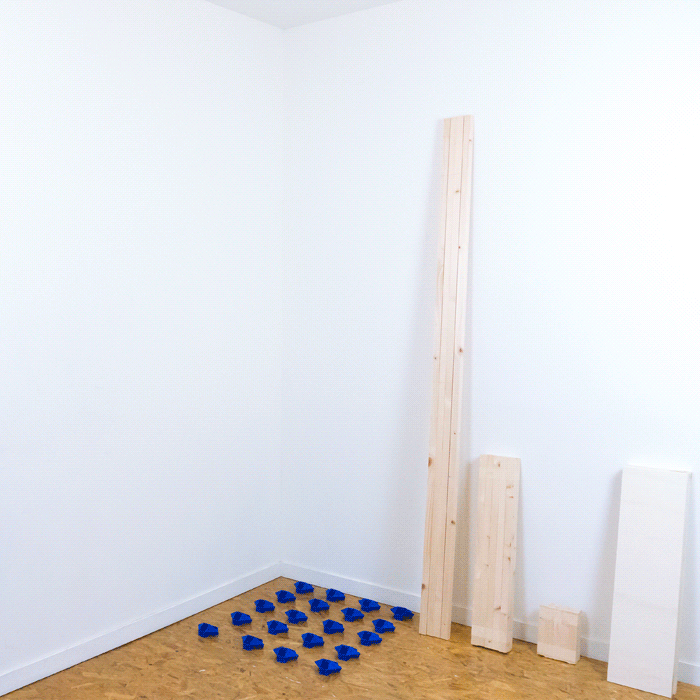

Custom-made shelve, table, scenography!

Batten section : 27x27mm

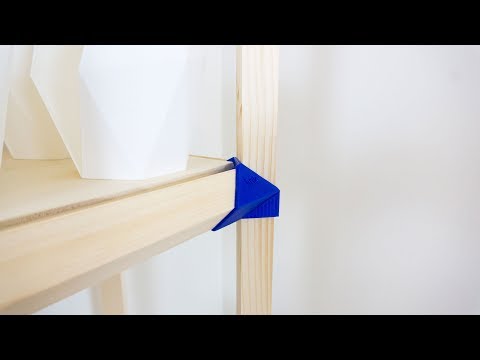

link VIDEO : https://www.youtube.com/watch?v=7hSxW8hlWGE

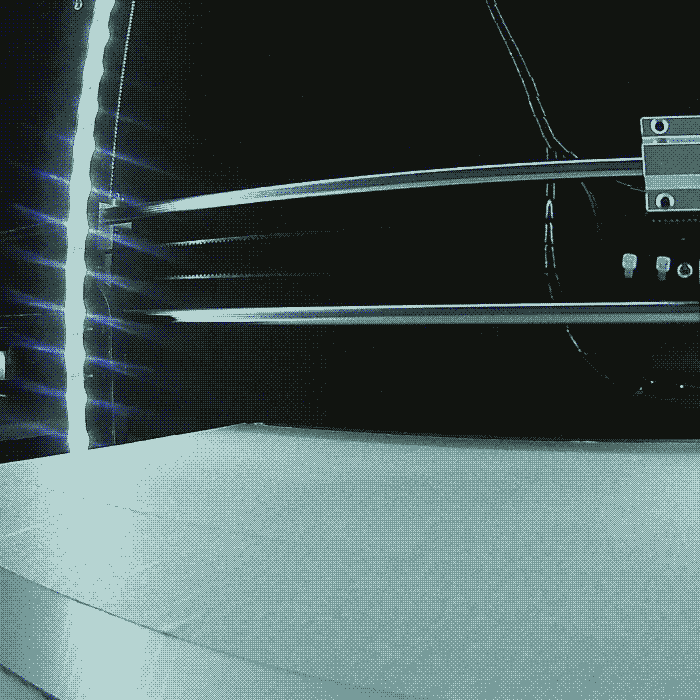

3D printing settings

  • layer height : 0.3mm
  • wall thickness : 1.6mm
  • top/bottom thickness : 1.0mm
  • infill density : 20%

Model available directly with anti-warping support.
Print the part in flat without support.

  • 3D file format: STL
  • Last update: 2019/01/03 at 14:04
  • Publication date: 2018/02/05 at 18:53

Tags

Creator

License

CC BY NC ND


Best sellers of the category Home


Add a comment

13 comments

Bonjour,
Superbe. Est- il possible d'avoir un fichier pour adapter à des tailles de tasseaux différents ? Ex 17x17 ou 19x19 ? et idéalement une version non marquée ?
Cordialement

Bonsoir 3DMAKER,

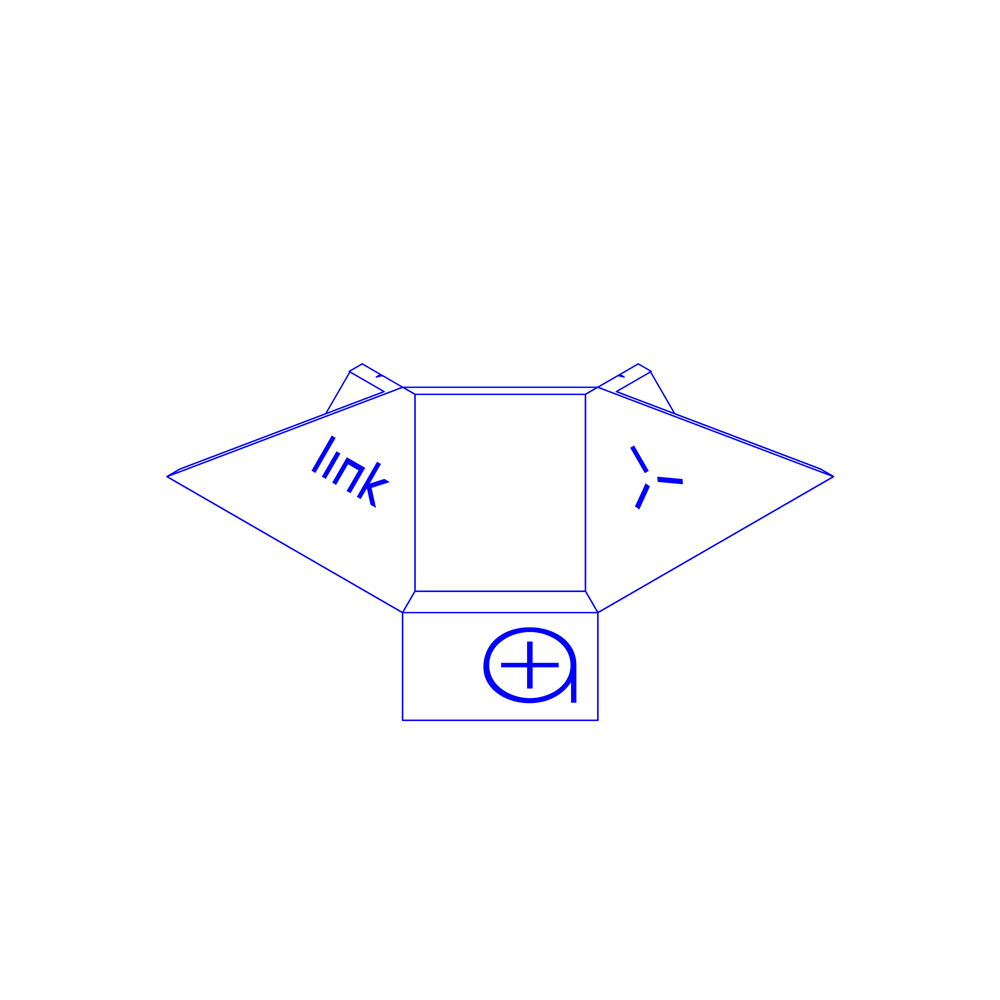

Merci pour votre retour. Vous trouverez ci-joint un PDF avec les informations du modèle que j'ai assemblé : https://www.dropbox.com/s/or8w7ngfi387gqh/assembly_link_battens_connector.pdf?dl=0

Je pense que cela vous aidera dans vos calculs. Sur l'exemple vous verrez que c'est simple, pour un panneau de 200x730mm il faut des tasseaux de 180x710mm, donc 20mm de moins pour les tasseaux correspondant aux côtés d'un panneau.

Bonne soirée

Antoine

Bonsoir ENVOL

Le connecteur pèse 30g rempli à 20%, je mets en moyenne 1H30 à l'imprimer en couche de 0.3mm, et 1H00 en couche de 0.4mm.
L'étagère est parfaitement stable, les connecteurs sont très bien triangulés, une fois vissé ça ne bouge plus.

J'ai utilisé des panneaux de contreplaqué de 10mm d'épaisseur, ils reposent sur les tasseaux donc ne fléchissent pas, avec cette épaisseur les champs ne sont pas visibles en façade. Avec un panneau de 18mm ils dépasseront de 8mm, mais ce n'est pas gênant dans le montage du meuble.

Bonne soirée

Antoine

Bonjour,

Je trouve votre système très ingénieux et j'aimerais me faire une étagère sur mesure. Cependant, je me suis rendu compte que les calculs pouvaient être compliqués en fonction des dimensions maximales du meuble, de la taille des tasseaux et des tablettes trouvés dans le commerce, du nombre d'étages souhaité et de leurs hauteur.

Pouvez-vous communiquer les calculs, car j'aimerais également développer un site permettant à n'importe qui de pouvoir réaliser ces calculs facilement.
Afin d'acheter le minimum de matériaux, et de savoir ou découper le bois.

Cordialement

Bonjour,

Pourriez vous me dire combien pèse le connecteur (à 20% de remplissage comme indiqué), afin d'avoir une idée du temps d'impression ?

L'étagère une fois assemblée est-elle stable latéralement ? Ou est-il préférable de la fixer au mur ?

J'envisagerai une étagère avec des planches de 1000x500x18mm. Quelle épaisseur de planche avez vous utilisé ? Avec une épaisseur en 18-20mm (planche commune en magasin de bricolage), le champ de la planche, reposant sur le tasseau, ne risque t-il pas d'être visible en façade ?

Merci, bonne journée

Bonsoir PIERREK57

Niveau poids sur une étagère avec 4 connecteurs link, on peut sans problème mettre une collection de livres ou de BD.

Le connecteur ne glisse pas car il y a une vis dissimulée en bout de tasseau, donc deux vis au total empêchent la translation verticale. ( Cf petite animation sur mon Instagram : https://www.instagram.com/p/Bdxt90VHOxB/?taken-by=antaillandier )

Pour infos les vis agglomérées à utiliser sont de diamètre 3.5mm avec une longueur de 20mm.

J'espère vous avoir éclairé sur le connecteur.

Bonne soirée

Antoine

Bonjour, avez vous une idée du poids que peut supporter une étagère avec 4 connecteurs Link ?
Autre question, comment se fait-il que le connecteur ne glisse pas sur le tasseaux vertical ? Je ne vois pas de visserie sur cette partie
Merci d'avance pour votre réponse,
Pierre

Bonjour, avez vous une idée du poids que peut supporter une étagère avec 4 connecteurs Link ?
Autre question, comment se fait-il que le connecteur ne glisse pas sur le tasseaux vertical ? Je ne vois pas de visserie sur cette partie
Merci d'avance pour votre réponse,
Pierre

Bonsoir BULLE,

Je connais "jonction-p", je l'ai déjà imprimé et utilisé.

J'ai trouvé ce connecteur bien pratique, mais je lui ai trouvé quelques petits défauts :
- pièce assez longue à imprimer
- angles pour des parties de la pièce en dessous de 45° (ça fonctionne quand même sans supports, mais les surfaces sont rugueuses)
- les tasseaux ne s'insèrent pas aisément, voire difficilement (surfaces rugueuses)

Avec "link" j'ai voulu tout du moins atténuer ses défauts. J'ai donc dessiné une pièce qui est plus optimisée en matière, en taille et surtout avec un design différent (design asymétrique pour "link" et bouts de tasseaux non visibles à la jonction) .

Libre à moi de la vendre sur Cults, je suis le créateur de cette pièce et l'inspiration fait partie du processus de création.

Avant "jonction-p" il existait déjà des connecteurs 3D pour tasseaux et il existera heureusement encore pleins d'autres propositions de formes. Le FabShop n'est pas l'inventeur du "connecteur 3D", il n'y a qu'à voir déjà tous ceux présent dans la collection meubles imprimables en 3D sur Cults : https://cults3d.com/fr/collections/meubles-imprimes-en-3d

Je trouve ça super que "jonction-p" vous convienne parfaitement, cela laisse le choix à l'utilisateur de télécharger le modèle de son choix.

La description du modèle a été initialement écrite en anglais et le site à littéralement traduit le mot "batten" en "latte" mais qui en anglais signifie bien tasseaux.

Bonne soirée.

Antoine

Je dis ça je ne dis rien mais ce n'est pas comme si c'était la même chose que JONCTION-P que tout le monde peut obtenir gratuitement sur cult3d.com avec des tasseaux (pas des lattes !?) de 17 au lieu de 27 de section.

#fabshop :)

#samuelbernier

Super ingénieux ! Bravo.
