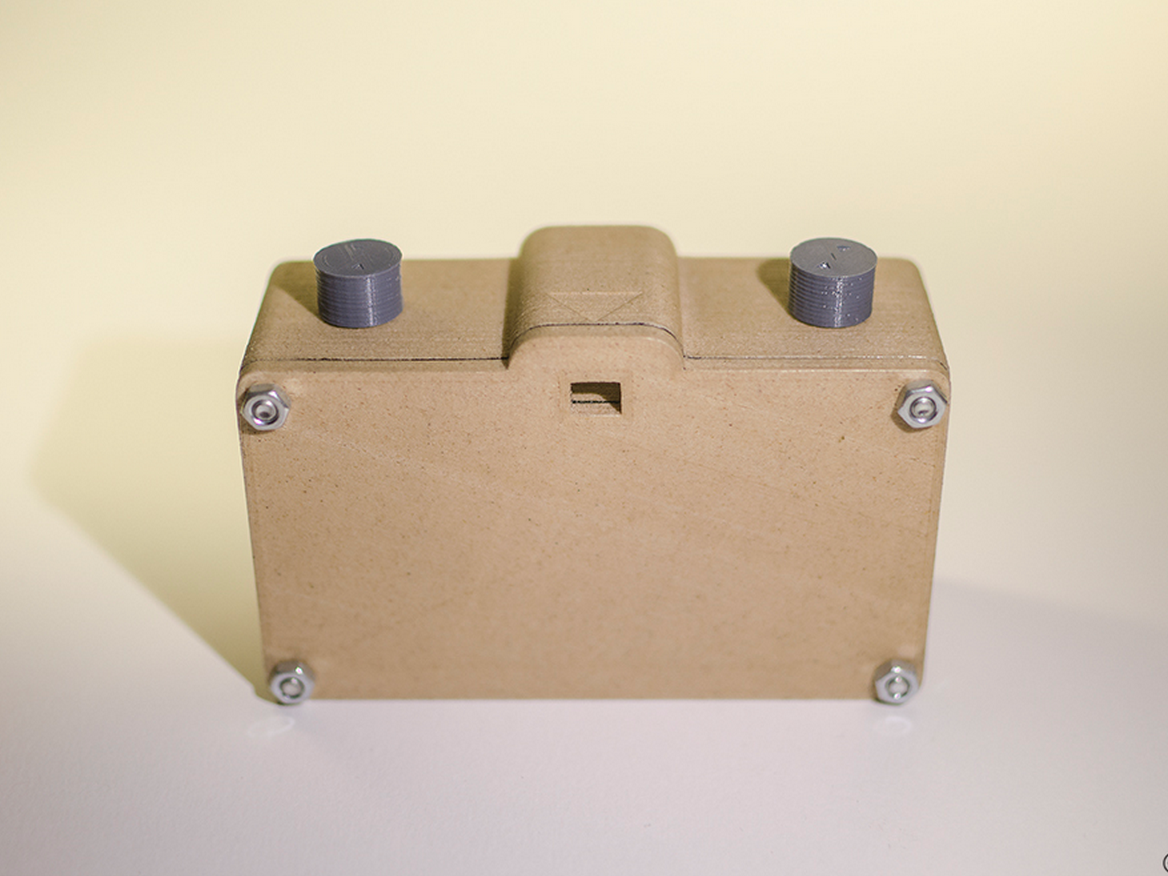

st_nop__4.png STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
st_nop__5.png STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
st_nop__6.png STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0003.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0002.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0004.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0001.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0006.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0007.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
0008.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
premi_re_pellicule_n_b_st_nop_.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
EAF.jpg STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
back.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
button_left.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
button_right.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
case.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
key.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
reel_without_support.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
shutter_1.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
shutter_2.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
shutter_3.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
strip.stl STL-Datei 3D Printed Pinhole 35 mm kostenlos・3D-druckbares Modell zum herunterladen
Teilen
Hinzufügen zu
Make
?
Qualität der Kreation: 5,0/5 (2 Stimmen)
Bewertung von Mitgliedern zu Druckbarkeit, Nützlichkeit, Detailgrad usw.

Designer

cirion

cirion

Beschreibung des 3D-Modells

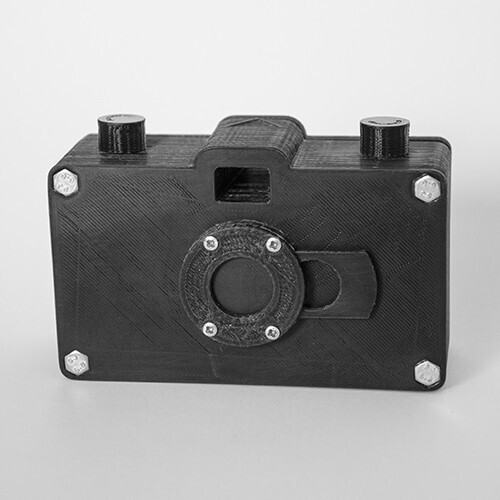

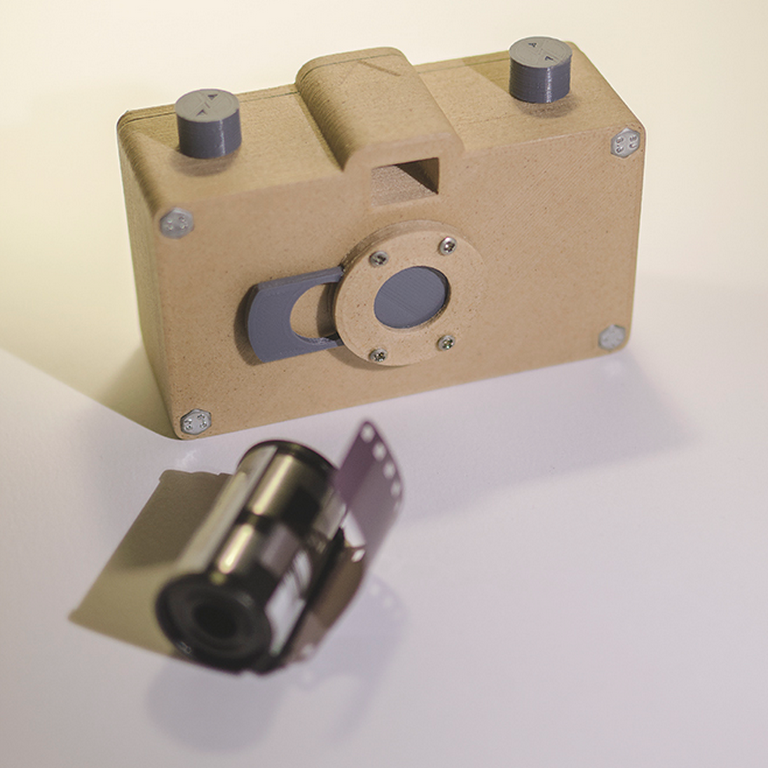

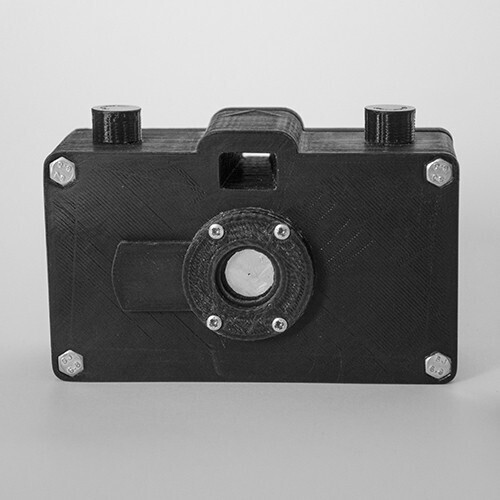

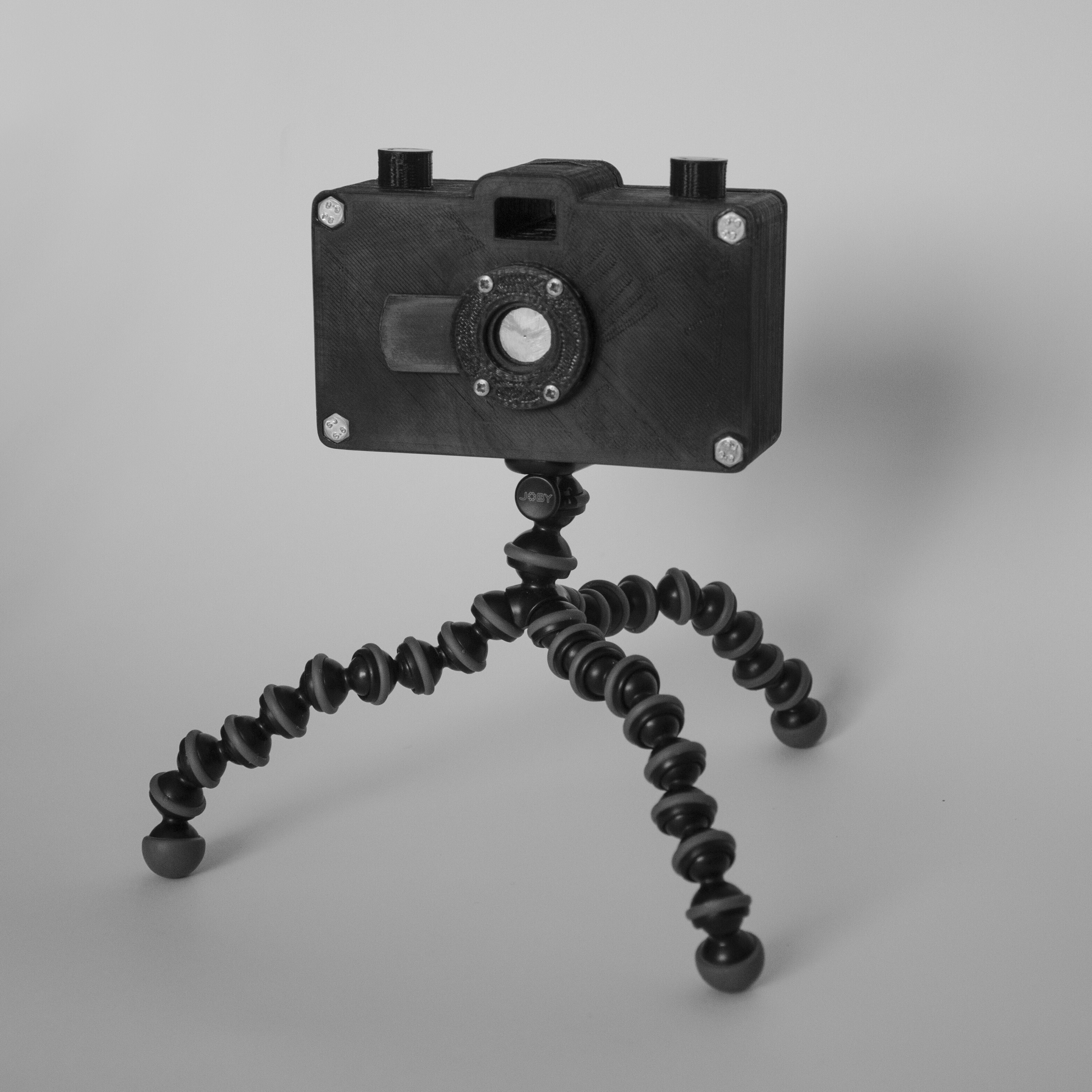

Pinhole photo camera to print

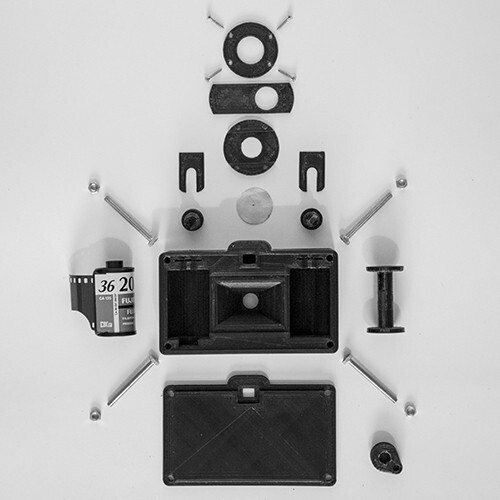

An assembly of eleven 3D printed pieces, a few screws, a piece of a regular soda can as well as a 35mm photo film. The3dPrintedPinhole 35mm is highly easy to manufacture and use.

You will find all the necessary files to make and have your own !

3D-Druckeinstellungen

Necessary equipment:

  • a 4 mm drill bit and a drill machine
  • a piece glass paper (or sandpaper)
  • a cross-head screwdriver
  • 4 bolts+ nuts, hex heads, 4x40 mm
  • 4 self-drilling screws, cross-heads, 2x12 mm
  • a sewing needle
  • a soda can

Instructions :

  • Print all the needed pieces in black PLA with a shell no less than 2mm minimum and a 30% filling,

(case, back, reel with support, left side button, right side button, 2 strips, 3 parts of the shutter (obturator) , key),

  • Counter-pierce four holes of 4mm diameter and insert the four bolts,

  • Sandpaper both holes in order to perfectly slip the buttons,

  • Slide the strips,

  • Make a 0,25mm diameter hole using a needle on an aluminum piece from a soda can, verify using a magnifying glass,

  • Begin screwing the 3 shutter (obturator) pieces with the four self-drilling screws,

  • Place the needle pierced hole between the shutter (obturator) and the case, and screw firmly,

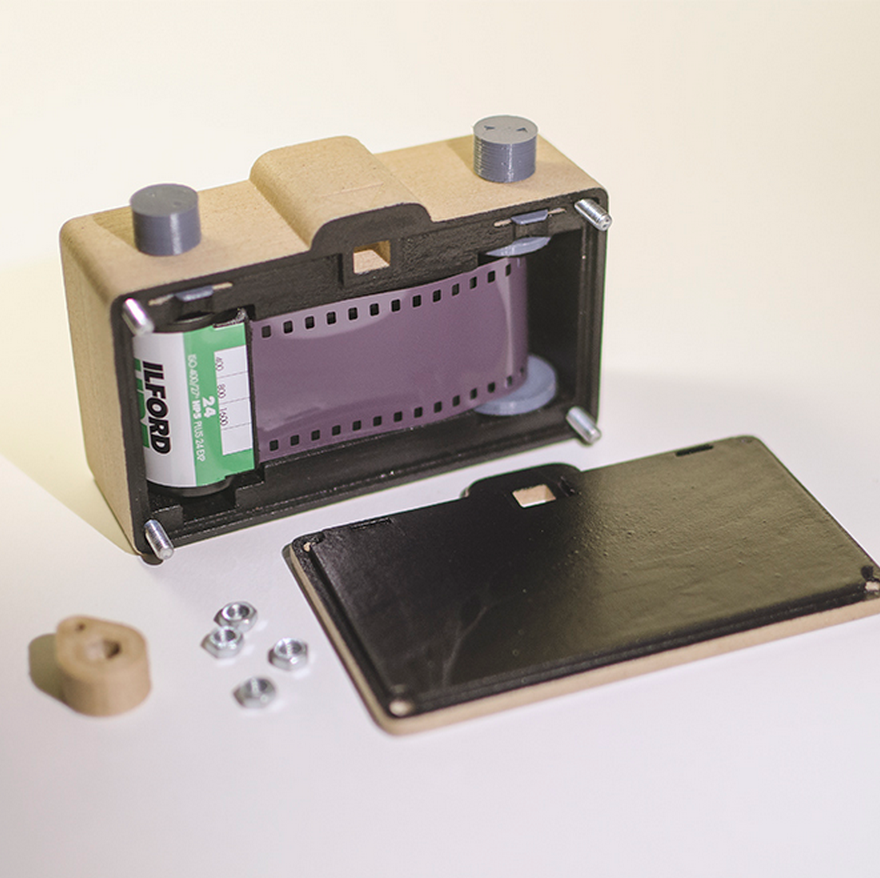

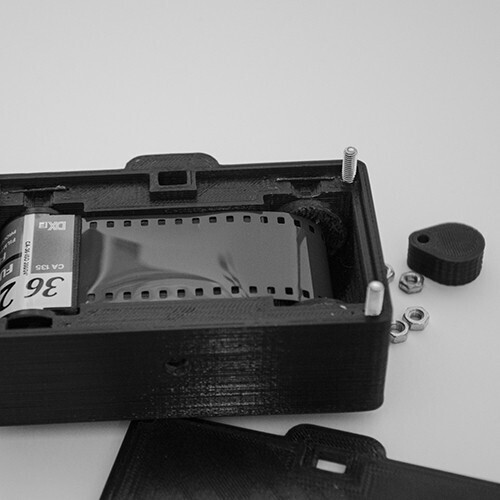

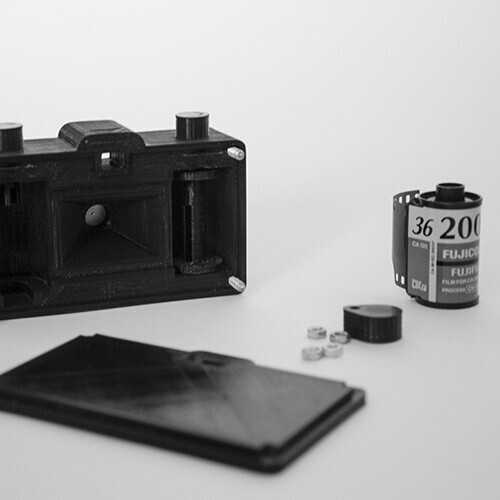

  • Close the back of the camera,

  • Tighten by screwing the nuts with the key,

The camera will be ready for its first film.

Informationen zur 3D-Druckerdatei

  • Designnummer: 1436
  • Format der Gestaltung 3D: STL und ZIP Datei-Details Schließen
    • User_guide_EN_FR.zip
    • back.stl
    • button_left.stl
    • button_right.stl
    • case.stl
    • key.stl
    • reel_without_support.stl
    • shutter_1.stl
    • shutter_2.stl
    • shutter_3.stl
    • strip.stl

    Mehr zu den Formaten

  • Letzte Aktualisierung: 2015-10-05 20:12
  • Veröffentlichungsdatum: 2014-11-12 12:08

Lizenz

CC BY-NC-SA - Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen bedingungen
